立磨集细碎、粉磨、干燥、分级和输送功能于一体，系统简单，操作调节方便，自动化程度高，既适合大规模和超大规模工业生产，也适应中小规模生产。

应用范围：冶金行业高炉喷煤、煤粉锅炉脱硫石灰石制粉系统、水泥生料的粉磨、矿渣粉磨系统等

物 料：原煤、矿渣、方解石、铁矿石、石灰石、石英石、辉绿岩、铁矿等

电动机通过减速装置带动磨盘转动，同时热风从进风口进入磨机内，物料从进料口落在磨盘中央，磨辊在施压装置产生的粉磨力作用下碾压置于磨盘上的物料。磨辊不绕地面垂直线公转，但在物料阻力作用下绕自身的轴自转，由于离心力的作用，物料向磨盘边缘移动，经过磨盘上的环形槽时，受到磨辊的碾压而粉碎，并继续向磨盘边缘移动，在磨盘边缘的环形区域被自下向上的气流带至位于上部的分级装置，经过分离器时，在导向叶片和转子的作用下，粗料下落到磨盘上重磨，细粉随气流一起出磨机，在系统收尘装置中收集，即为成品。物料在与气体接触过程中被烘干，达到所要求的产品水分。通过调节叶片的角度或分离器转子转速，便可得到不同细度的产品。

工作原理

　电动机通过减速装置带动磨盘转动，同时热风从进风口进入磨机内，物料从进料口落在磨盘中央，磨辊在施压装置产生的粉磨力作用下碾压置于磨盘上的物料。磨辊不绕地面垂直线公转，但在物料阻力作用下绕自身的轴自转，由于离心力的作用，物料向磨盘边缘移动，经过磨盘上的环形槽时，受到磨辊的碾压而粉碎，并继续向磨盘边缘移动，在磨盘边缘的环形区域被自下向上的气流带至位于上部的分级装置，经过分离器时，在导向叶片和转子的作用下，粗料下落到磨盘上重磨，细粉随气流一起出磨机，在系统收尘装置中收集，即为成品。物料在与气体接触过程中被烘干，达到所要求的产品水分。通过调节叶片的角度或分离器转子转速，便可得到不同细度的产品。

主要特点

1、立磨集细碎、粉磨、干燥、分级和输送功能于一体，系统简单，操作调节方便，自动化程度高，既适合大规模和超大规模工业生产，也适应中小规模生产；

2、粉磨效率高、节能幅度大。与球磨机系统比较，立磨可节电30~50%； 传统立磨比较，立磨结构独特，降低系统电耗20%左右。

3、磨损小，钢耗低。磨盘与磨辊不直接接触，盘衬和辊面采用高耐磨材料，使用寿命长。　

4、设备性价比高，投资省。立磨系统配置简单，而且可露天布置，无需厂房，从而节省土建费用。

5、立磨振动小、噪音低，负压操作无扬尘。

主要应用范围

1、原煤粉磨系统（用于冶金行业高炉喷煤）

2、煤粉锅炉脱硫石灰石制粉系统

3、水泥生料的粉磨系统

4、矿渣粉磨系统

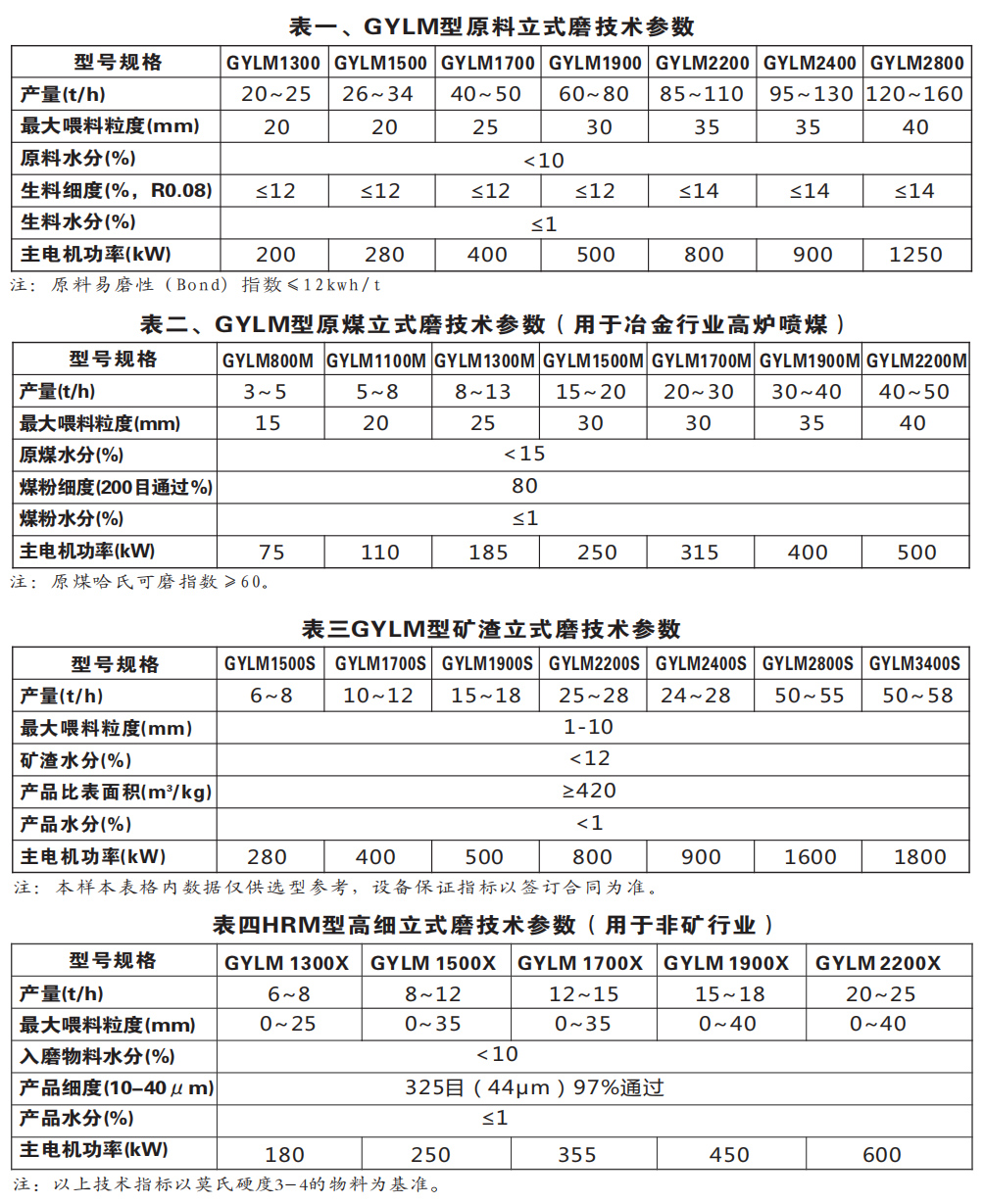

技术参数表
