1.用途及使用范围：

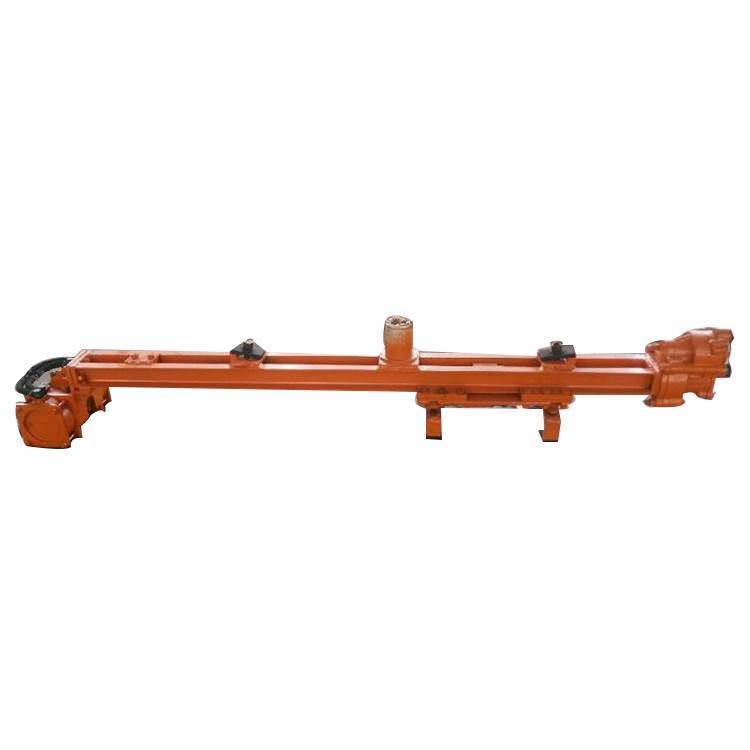

YGZ90型导轨式单独回转凿岩机是以压缩空气为动力的中深孔凿岩机具。与CTC14系列轮胎式采矿钻车或TJ25(TJ22)型圆盘式钻架配套，主要用于井下采矿场钻凿上向平行或扇形炮孔，可用于露天采场和石方工程中钻凿下向或水平炮孔,也可用于cm02 需要钻凿中深孔的其它作业,钻孔直径50-80毫米。采用直径65毫米的十字型cm02合金钎头在F8-18级矿岩中，平均纯凿岩速度可达680毫米/分。有效深孔30米.
2. 工作原理：
冲击部分的操纵伐打开后，压缩空气经气管进入柄体气室外，由活塞尾部的配气杆交替地将压缩空气导入汽缸的前腔和后腔，提高活塞作高速往复运动，不断打击钎尾。
3. 结构特点：
该机采用冲击与转钎与各自独立的结构冲击能与钎杆转速可根据矿岩条件分别调节。冲击部分采用无伐配气，能较好地利用压缩空气的膨胀作功。转钎部分采用齿轮减速带动钎杆回转。齿轮式气马达布置在凿岩机的上部，以缩短凿岩机的总长度。因此更适用于在井下狭窄的采矿场作业。
4.转钎部分：
转钎部分由齿轮式气马达驱动，当转钎机构的操纵将压气由右侧道送入气马达，而左侧气道与大气相通时，压气在气马达的齿轮上产生一个压力差，压气充满与齿沟中并沿着齿轮回转的方向流入气马达的左侧,由左侧气道逸入大气。反之，若将压气由左侧气道送入马达，而右侧气道与大气相通，气马达齿轮则作反向回转。
5 技术规格：
钻孔直径: 50-80mm
钻头：￠50mm、￠55mm、￠60mm、￠65mm、￠70mm
凿岩冲击频率: 34HZ
转钎扭矩: 140Nm
凿岩耗气量: 225L/S
工作水压： 0.4Mpa
缸径: 125mm
活塞行程: 98mm
工作气压：0.63Mpa 225J
冲击能: 225J

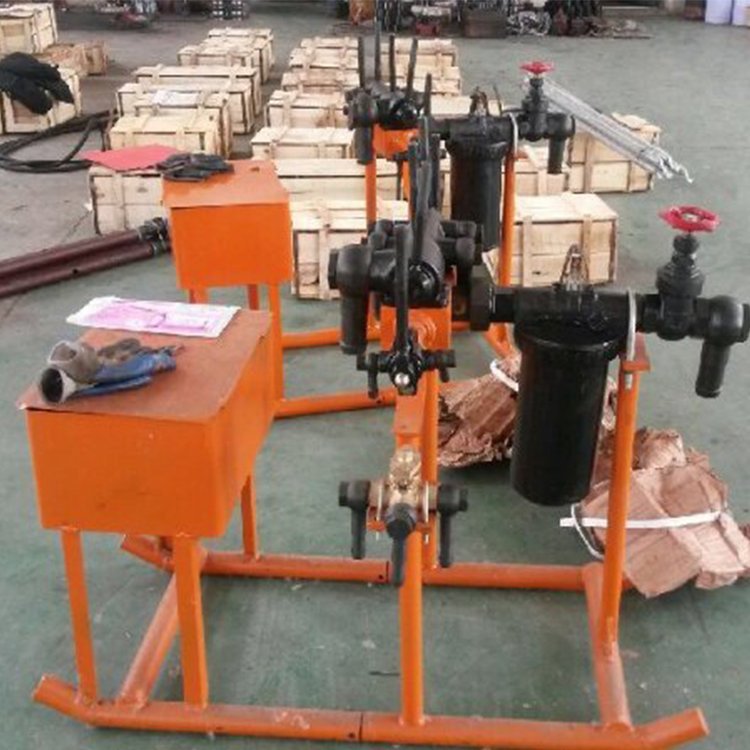

外形尺寸: 876×355×303mm 钻架1725*1000*2040
气管内径：冲击部分 38mm
转钎水管内径25mm
水管内径：19mm

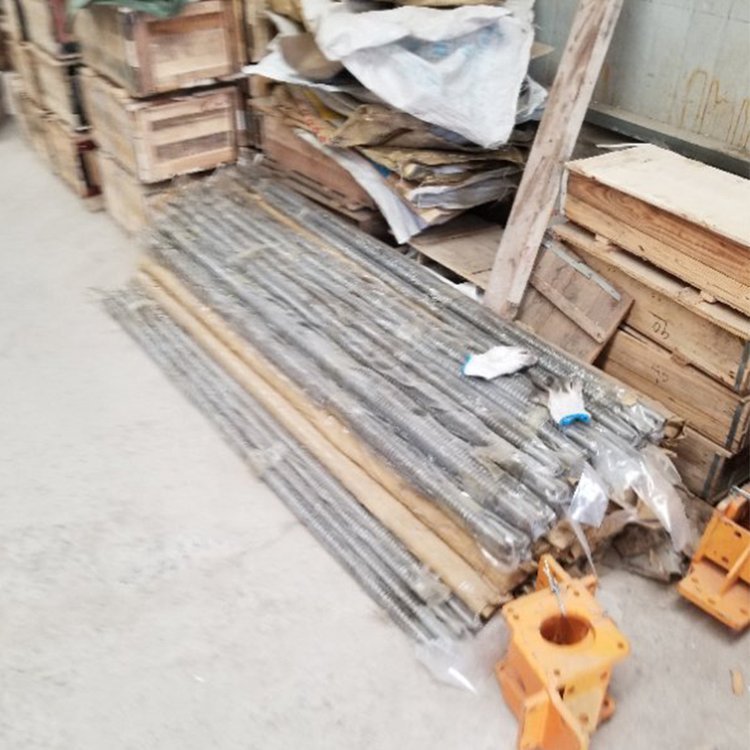

钻杆尺寸： 32×1100mm和32×800mm
钎尾规格: 38×97mm
机重: 95kg 钻架480 操纵台120
