主要部件为带有锤子（又称锤头）的转子。转子由主轴、圆盘、销轴和锤子组成。电动机带动转子在破碎腔内高速旋转。物料自上部给料口给入机内，受高速运动的锤子的打击、冲击击、剪切、研磨作用而粉碎。在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出，大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨，后通过筛板排出机外。

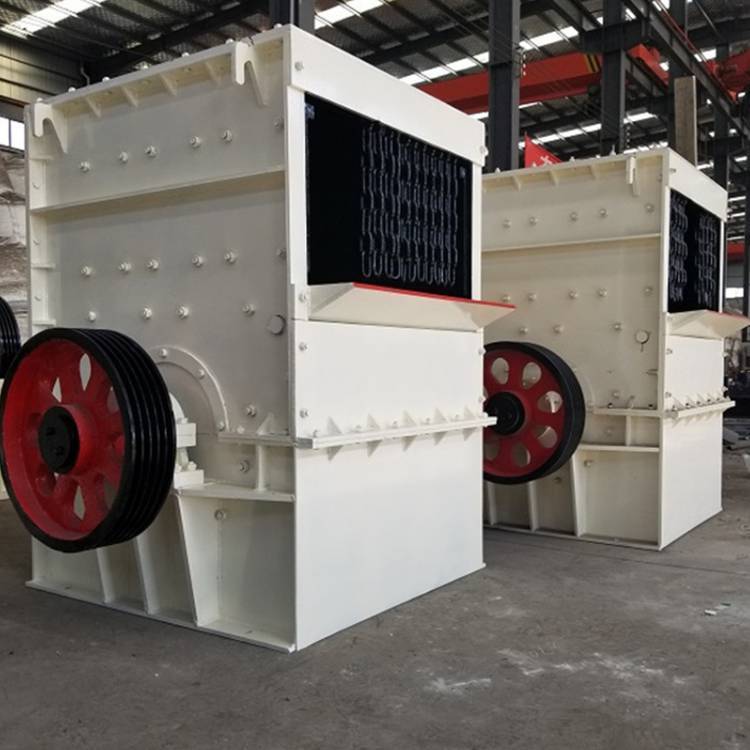

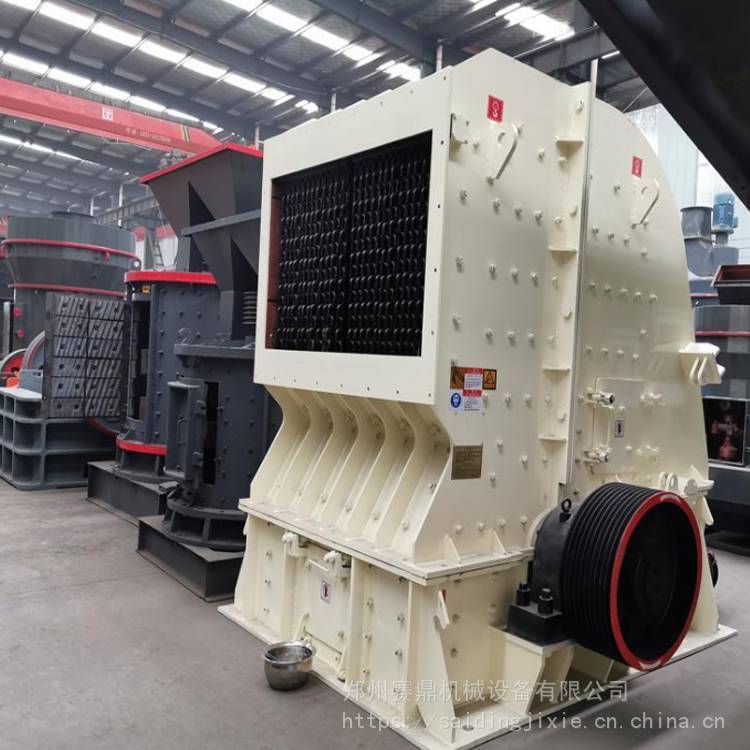

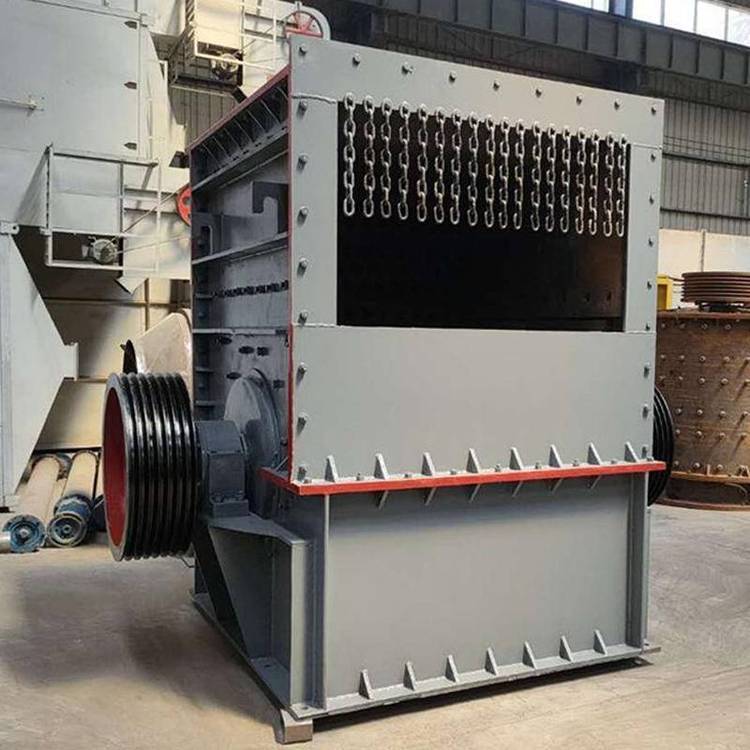

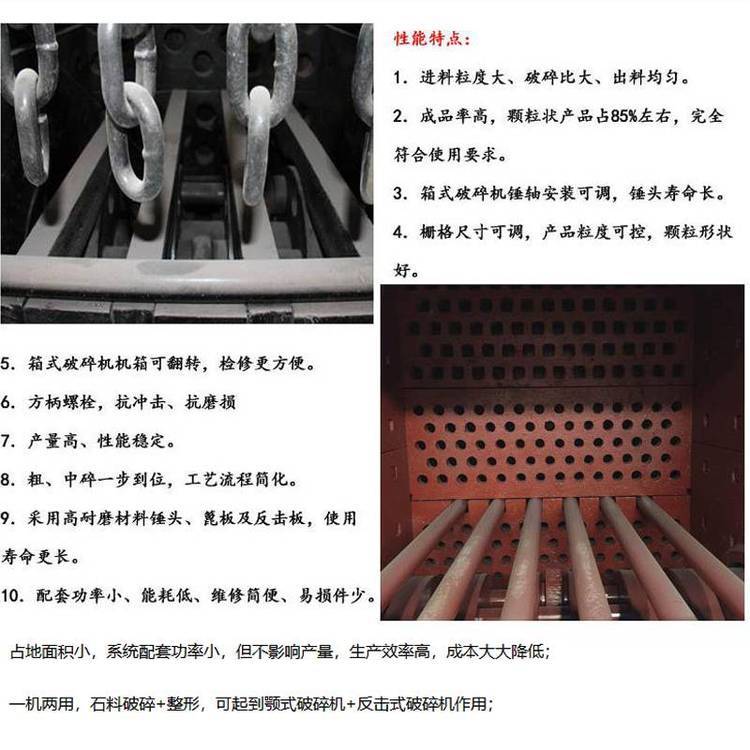

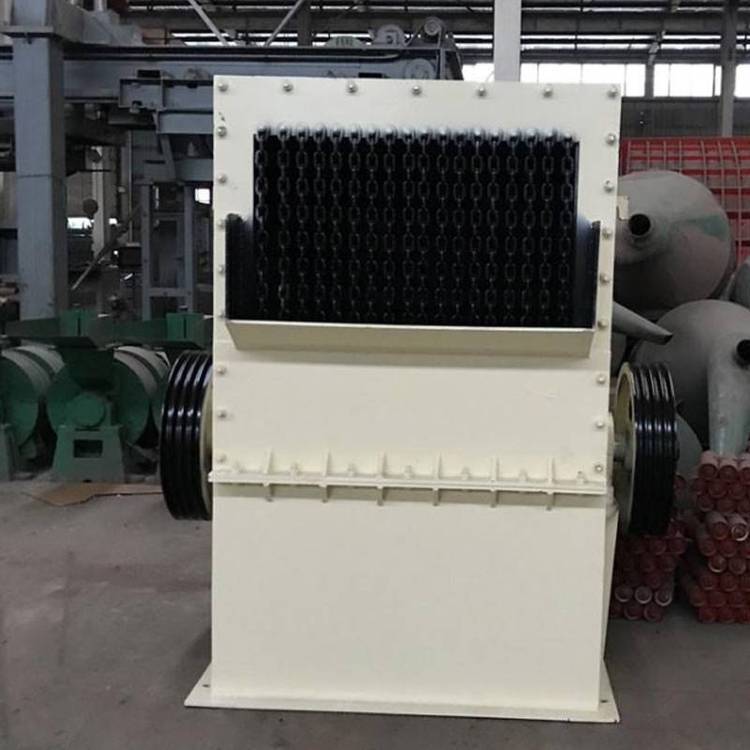

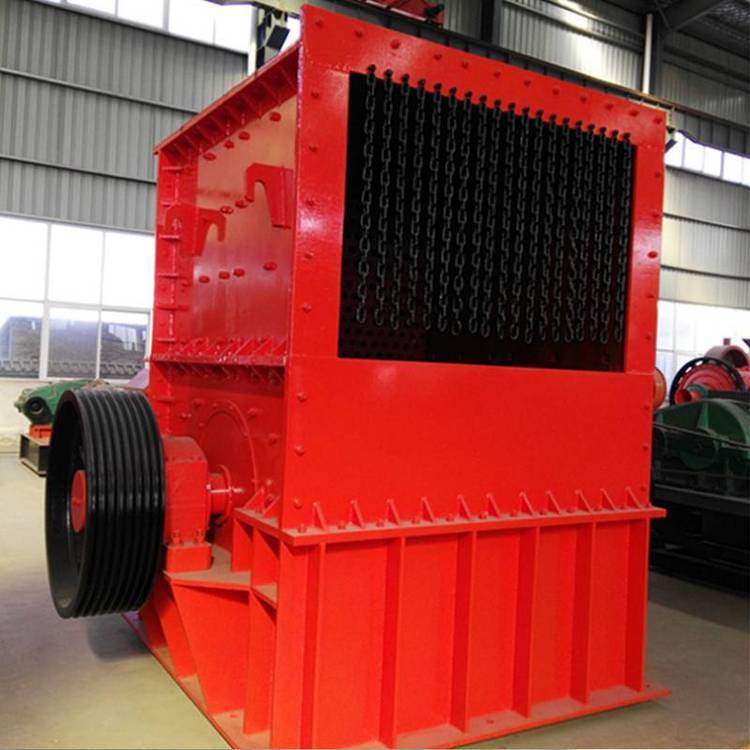

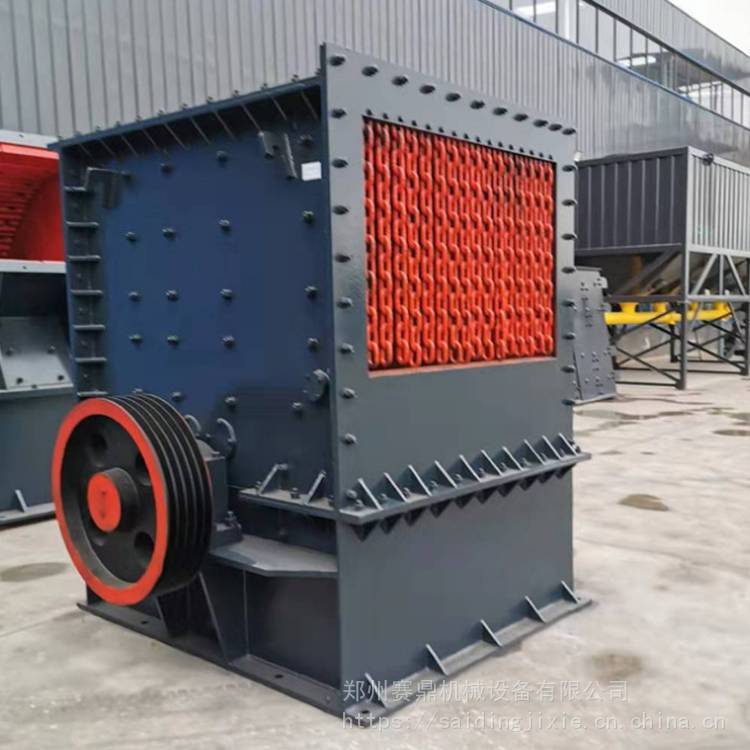

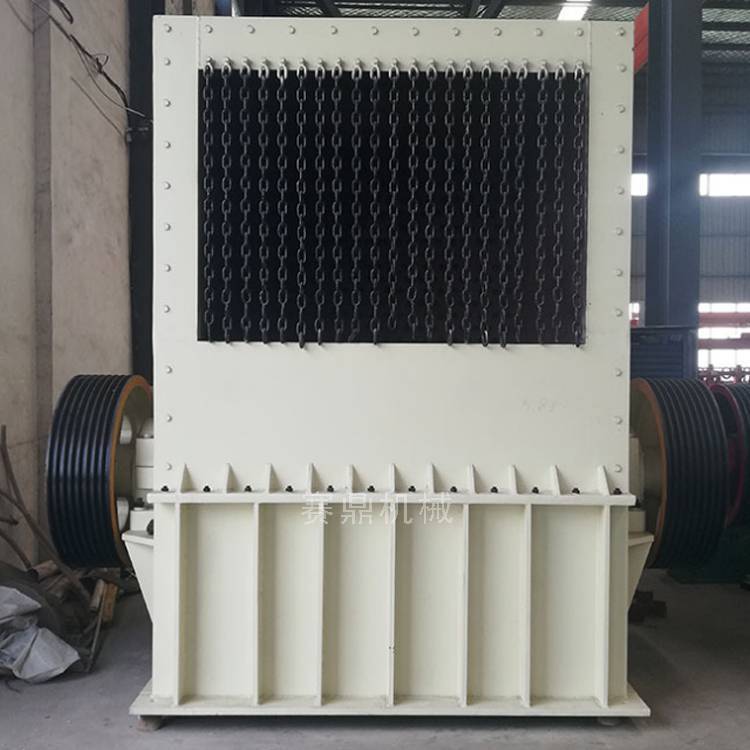

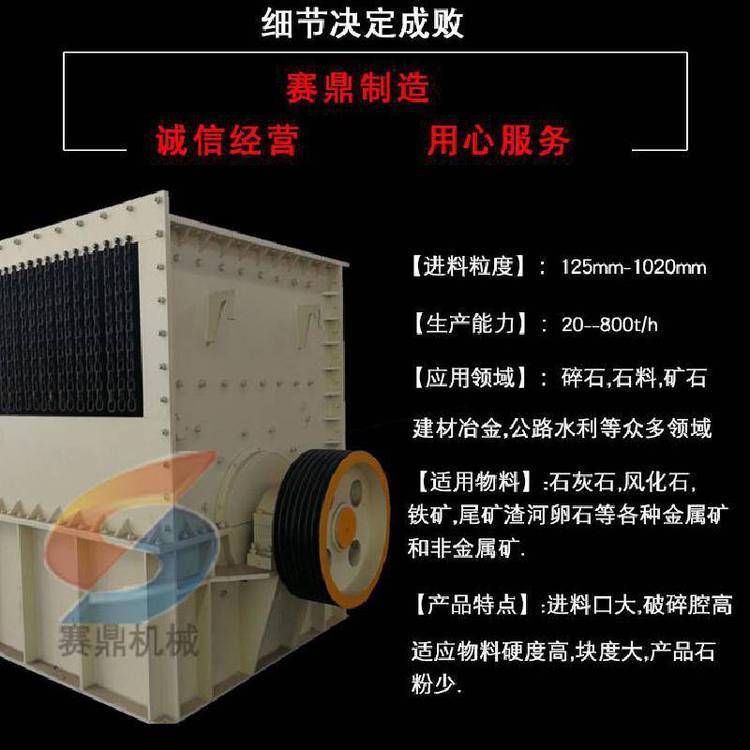

箱式破碎机是一种中、细碎石设备，是用于替代锥碎机、对辊机、球磨机的机型。结构新颖、独到、运转平稳。具有整形功能，且产品成立方状、堆积密度大，生产过程中，石料能形成保护底层，机身无磨损，。少量易磨损件用特硬材质制成，体积小、重量轻，便于更换配件。箱式破碎机的转子盘在电机的驱动下，带动锤头做高速圆周运动，当物料进入破碎腔后，大块物料堆放在机内特设的中部担条上，经破碎后粒度大于要求的物料随新物料沿锤头切线方向打向反击板再次破碎，从而使粗、中碎一步到位，符合要求的物料经篦板均整合格后卸出。
