什么是DCIR？
直流内阻（DCIR，Direct Current Internal Resistance）是指对一个电池施加一个直流电流阶跃信号，通过测量其电压的变化，根据欧姆定律计算出来的电阻值。直流内阻代表的是电池内部的总阻抗，它包括：欧姆电阻和极化电阻。电池作为新能源汽车、储能系统和消费电子的核心部件，其性能和安全性一直是行业关注的重点。DCIR是电池测试中最常用、也最直观的性能参数之一。它不仅与电池的功率特性、能量效率密切相关，还对寿命预测和安全评估提供了重要参考。
在这篇文章中，我们将结合IEC61960国际标准，展示如何利用元能的高精度充放电设备来进行DCIR测试，并以软件工步的形式带大家走进实际测试过程。
为什么DCIR测试如此重要？
DCIR测试是评估电池性能、健康状态和安全性的一项核心且至关重要的测试。它的重要性可以从以下几个关键方面来理解：
1.直接反映电池的健康状态（SOH）
2.评估功率性能的关键指标
3.保证安全性的重要防线
4.电池管理系统（BMS）算法的核心参数
5.生产效率和质量控制的标杆
DCIR测量的基本原理
直流内阻测量通常采用电流脉冲法。其原理如下：
• 向电池施加一个恒定电流脉冲。
• 记录电池电压的瞬时变化。
• 通过公式计算内阻：R=ΔV/ΔI
其中：ΔV：电流脉冲前后电压差；ΔI：脉冲电流大小
关键点在于：必须依赖高精度、高速采样系统，才能捕捉毫秒级电压跃变。元能高精度充放电设备在电压与电流测试上可达万分之一精度，并具备 100Hz 的高速采样能力，不仅能够实现对脉冲信号的精确控制，还能高效、可靠地采集关键数据。
测试工步设置
以下展示了元能高精度充放电设备在执行IEC61960DCIR测试时的典型工步。

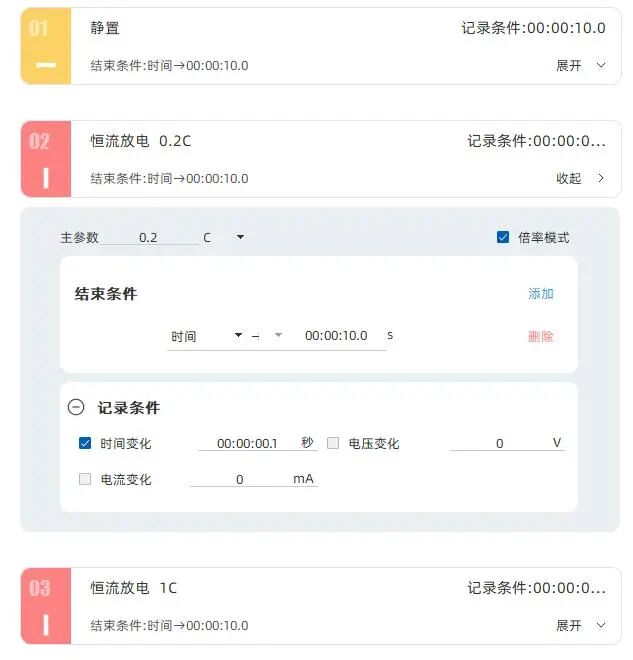

DCIR测试工步-元能ECT&ERT系列产品
1.静置阶段
目的：保证电池达到稳定的开路电压（OCV）状态。
作用：消除前序操作带来的电化学扰动。
2.恒流放电脉冲（0.2C，10s）
向电池施加一个恒流脉冲，持续10秒。
记录电压的瞬时下降与逐渐稳定的变化过程。
这是计算DCIR的核心数据来源。
3.短脉冲验证（0.2C，1s）
在更短的脉冲下再次测试电压变化。
用于分析电池的动态响应与极化效应。
有助于获得更精细的内阻模型。

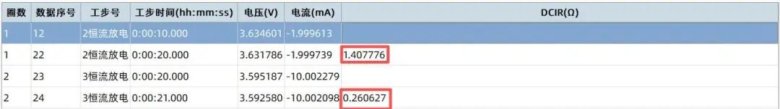

DCIR自动计算和导出-元能数据分析软件（IEST Analyzer）
元能设备优势
1.高精度采样
电压精度可达微伏级，保证捕捉电压瞬时变化。
电流控制稳定，脉冲施加更加准确。
2.灵活工步设计
支持倍率模式（如0.2C、0.5C），方便不同容量电池的测试。
用户可根据IEC标准或自定义需求快速配置工步，并保存工步模板做后续使用。
3.强大的数据处理能力
自动计算电池内阻，减少人工分析误差。
支持导出数据，便于进一步建模和分析。
4.符合国际标准
完全兼容IEC61960等电池测试标准。
满足科研、认证、质检等多种应用场景。
5.安全保护机制
设备自带过压、过流、过温保护。
测试过程中保证设备与电池的双重安全。
应用场景
动力电池研发：分析不同正负极材料体系对内阻的影响。
生产质检：快速筛选内阻异常的电芯，提升一致性。
储能系统验证：监测大规模储能电池的内阻变化，预防失效。
科研实验：结合EIS、CV等方法，建立更全面的电化学模型。
总结
电池的研发、制造、使用到报废回收的整个生命周期中，DCIR测试都是一个不可或缺的核心评价手段，如果您正在寻找高精度电池测试解决方案，欢迎联系我们了解更多细节！
