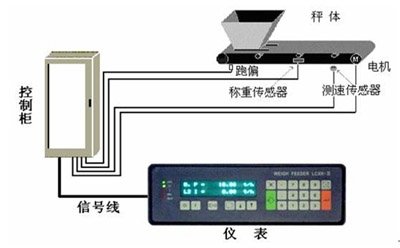

控制原理图：

概　述：
    TDG调速定量给料皮带秤系列,是一种能对散装物料进行连续称重给料的理想设备，采用动态给料计量方式和计算机变频控制，设备皮带自动张紧装置、跑偏报警保护及现场控制开关，具有运行稳定、可靠性高的优点，计量精度高，能在较恶劣的环境下正常工作，适用于电力、化工、煤炭、焦化、矿山、建材等行业的散状物料的配料和计量，是实现自动化控制、稳定产品质量的理想计量设备。

结构特点：
1.由冷弯C型钢板组成秤体框架，结构新颖，强度大，适合于各种规格非标秤体的设计；
2.一体化直联式减速电机，国外进口技术制造，低噪音、低震动、抗粉尘、长寿命、高可靠性； 减速电机带反力矩撑 板，轴装结构。与秤体主动滚筒直接相联，安装、调试与维护极其方便。
3.环形无接头皮带，裙边皮带结构；
4.独特的X型簧片称量机构，簧片受力更均匀，线性与重复性更好；
5.弱磁式齿轮测速装置的设计，配合测速电路真实的反应了电机速度，测速信号准确、可靠；
6.独特的皮带防跑偏装置，仿申克秤三托辊结构，可自由调节张紧托辊；
7.秤体进料装置自带托板，可控制进料量与封料，以便秤体标定与校零；

主要技术参数：
