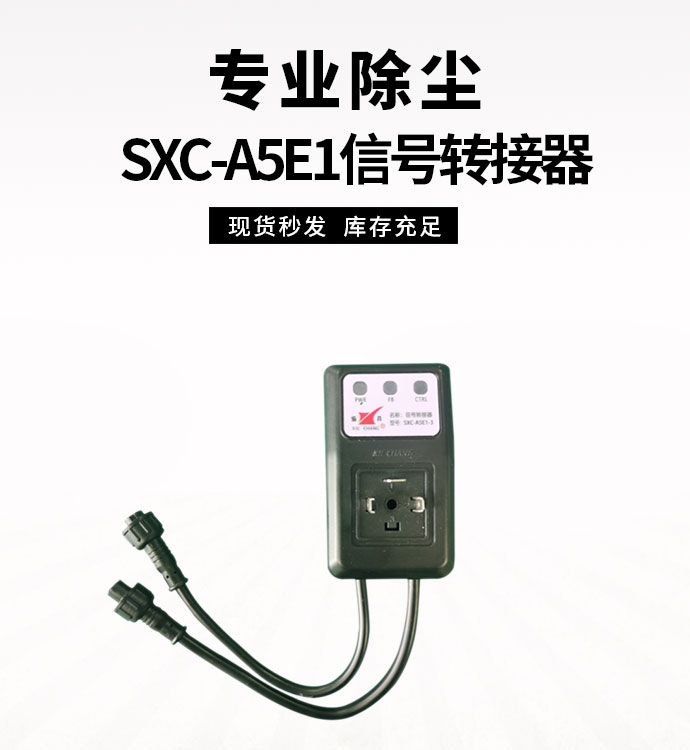

一、产品简介
本产品为SXC-A5E1信号转接器，公司遵循国家行业执行标准：GB/T14715-1993，使用可靠，安装、维修方便。确属本公司产品质量问题，自购置之日起保修期为1年(非正常使用或不可抗力因素而致使产品损坏，不属保修之列。
二、技术参数
| 参数名称 | 参数 |
| 额定输入电压 | DC24V |
| 额定输出电压 | DC24V |
| 额定输出电流 | 0.5A |
| 额定功率 | 12W |
| 端子工作电压 | SXC-A5E1-2 DC24V SXC-A5E1-3 AC220V |
| 使用环境 | 避免淋雨 |
| 工作温度-20℃～+75℃ | |
| 空气相对湿度不超过85% | |
| 不结冰、无凝露无严重腐蚀气体和导电尘埃 | |
| 无剧烈震动或冲击 |
三、使用说明
| 状态 | 运行状态 | 判断 | |
| 电源指示灯 | 运行 | 常亮 | 正常 |
| 熄灭 | 异常 | ||
| 控制信号指示灯 | 有信号 | 闪烁 | 正常 |
| 无信号 | 熄灭 | 正常 | |
| 反馈信号指示灯 | 有信号 | 闪烁 | 正常 |
| 无信号 | 熄灭 | 正常 |
通电后，转接器电源指示绿灯会亮起，设备处于运行状态。在有脉冲信号（反馈信号）时，脉冲指示（反馈指示）红灯会亮起。

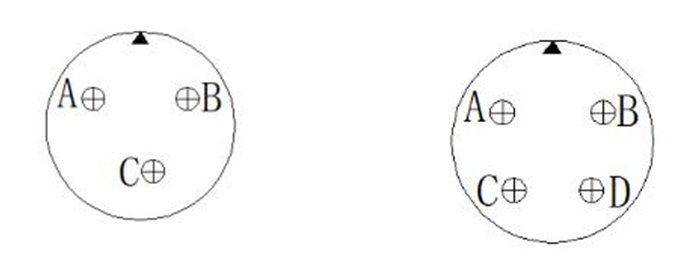

四、接线事项
1.操作前，请检查是否有电源接入。
2.转接器四芯线的A点接GND、B点接24V、C点接脉冲信号、D点接反馈信号。
3.转接器三芯线的A点接传感器信号、B点接24V、C点接GND。
五、安装方式及注意事项
1.转接器周围不应有腐蚀性气体，尽量避开强烈震动、强磁、高温高热场所，户外安装应有防水措施；
2.转接器是搭配电磁阀和控制仪使用的电气附件，不可做其它用途。使用前需确认配套控制仪电磁阀规格一致。

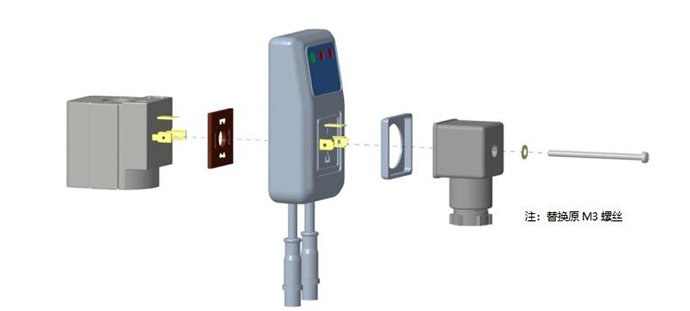

安装示意图
注1：具体颜色以实物为准（产品附有方形垫片、M3平垫和M3*55内六角螺丝各一个，其余安装部件为电磁脉冲阀。）
注2：安装时请确保内六角螺丝拧紧，产品部件之间无间隙，紧密接触。
