一、产品简介
淹没式电磁脉冲阀(又称淹没式电磁阀，淹没式脉冲阀，淹没式阀)，即脉冲袋式除尘器清灰系统的喷吹管路阀门。由电控仪控制，进行脉动“冲量”喷吹清灰。与XC—PGQ—Y型喷管连接器配套使用，使用可靠，安装、维修方便。
“协昌”研制的DCF-Y型电磁脉冲阀为淹没式结构（亦称嵌入式结构），直接安装在分气箱上，具有更好的直通喷吹，阻力低，压损小，扩大了气源压力使用范围，适合于气源压力较低的场合。
二、工作原理

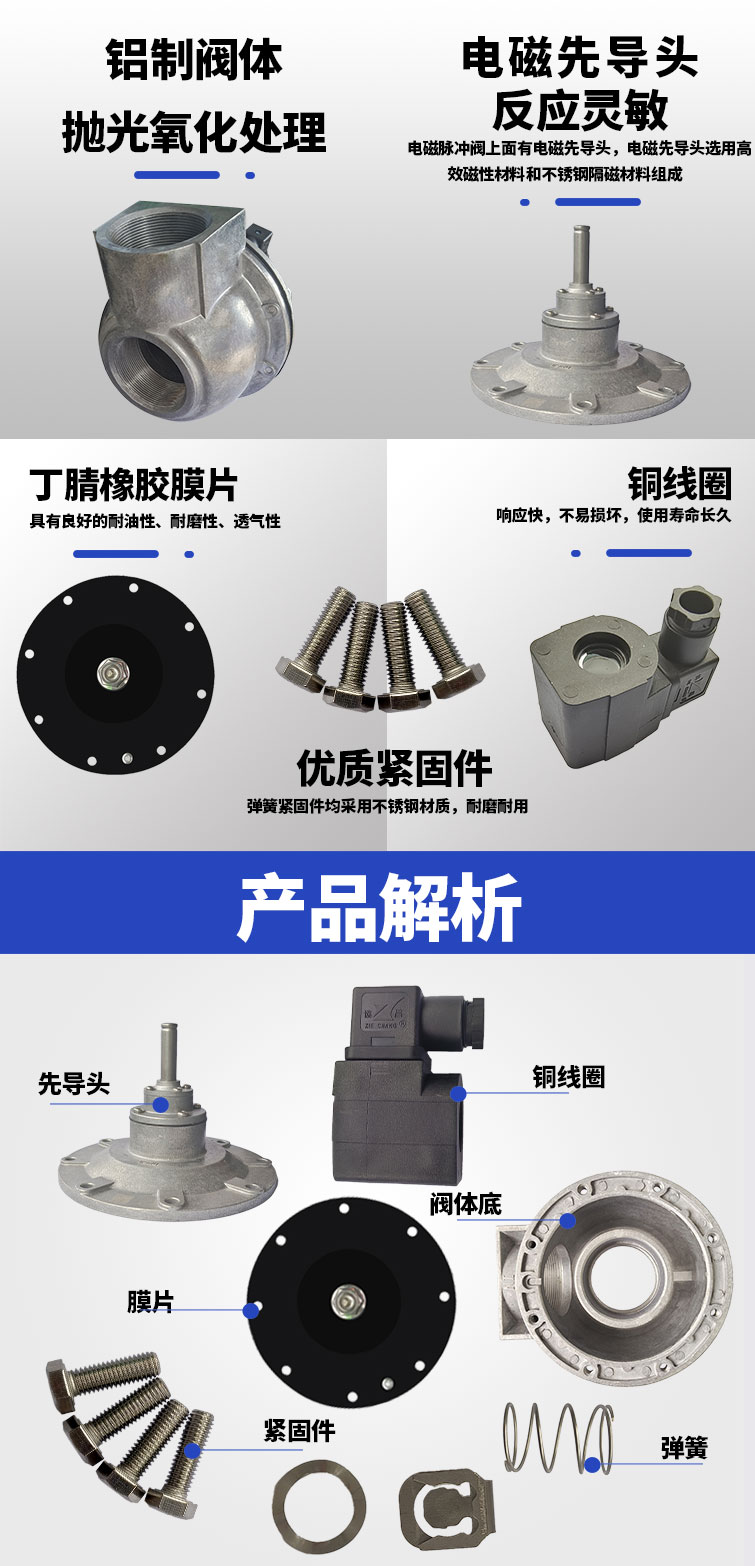

淹没式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。片抬起，打开淹没式电磁脉冲阀通道进行喷吹。
电信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。
淹没式电磁脉冲阀膜片上的阻尼孔，当先导头动柱抬起，气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

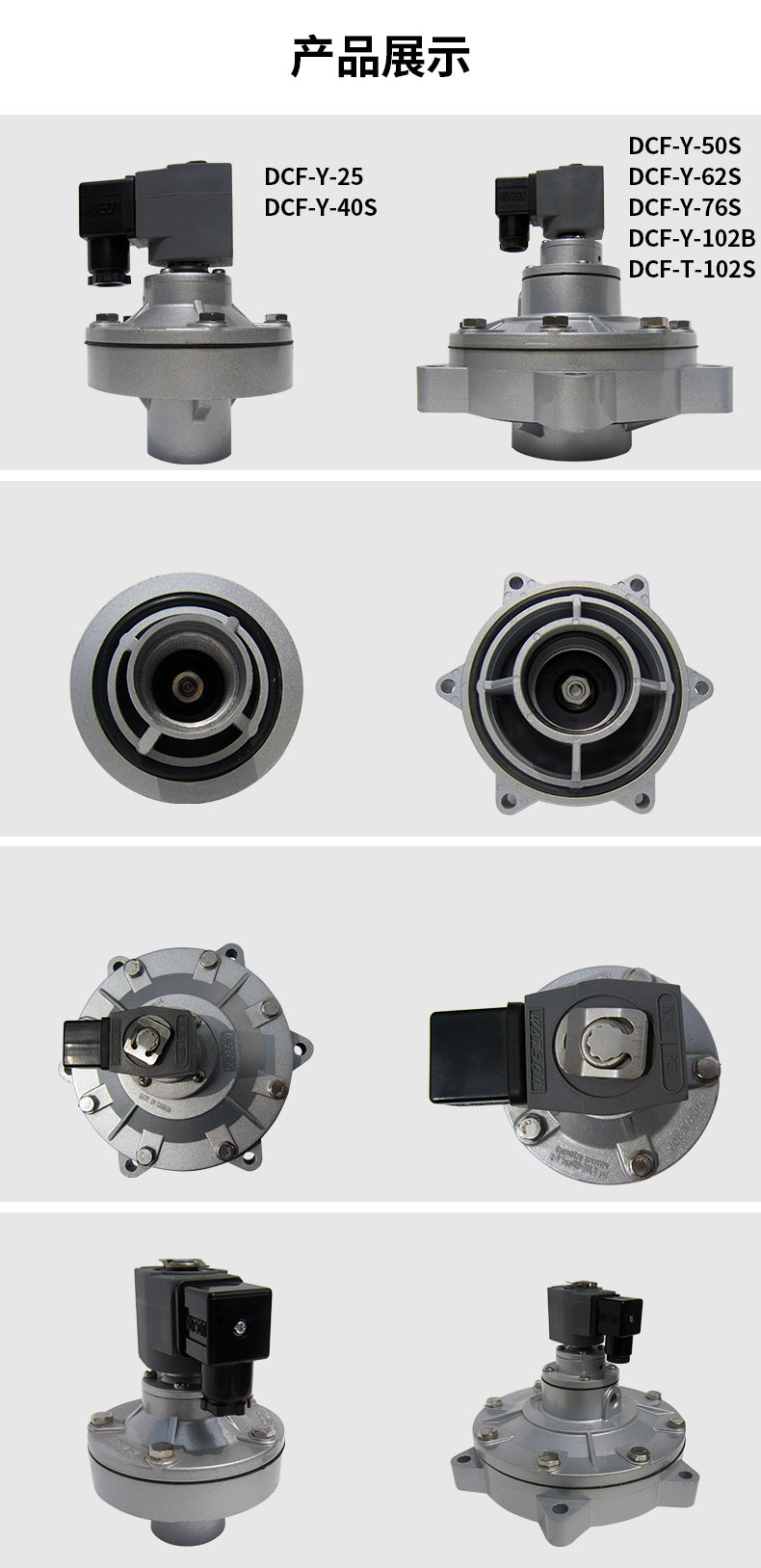

三、规格型号
| Y型阀型号 | Y型阀规格 | 喷管公称直径 | 膜片 | |
| 英制 | 公制 | |||
| DCF-Y-25 | 1″ | 1″ | 25 | 单膜片 |
| DCF-Y-40S | 1½″ | 1½″ | 40 | 双膜片 |
| DCF-Y-50S | 2″ | 2″ | 50 | 双膜片 |
| DCF-Y-62S | 2½″ | 2½″ | 62 | 双膜片 |
| DCF-Y-76S | 3″ | 3″ | 76 | 双膜片 |
| DCF-Y-102S.B | 3½″ | 3½″ | 102 | 双膜片 |
| DCF-Y-102S | 4″ | 4″ | 102 | 双膜片 |
四、技术参数
| 技术类别 | 相关参数 |
| 工作压力 | 0.2~0.4MPa |
| 工作介质 | 清洁空气 |
| 电压 | DC24V（AC220V/50Hz） |
| 电流 | 1.25A（0.5A） |
| 防护等级 | IP65 |
| 使用环境 | 1、常温膜片 -10℃~55℃ 2、空气相对湿度不超过85% |
| 膜片寿命 | 100万次左右 |
