一、简介:
按照管例，PVA是被用于压制成型的粘结剂，并添加一些可塑剂，以获得容易压碎的颗粒。然而 这个已经不能满足陶瓷制品越来越高的要求。
PTN-10M树脂是一种部分水解的醋酸乙烯聚合物，特殊的合成技术不同于一般的聚乙烯醇。
PTN-10M树脂作为陶瓷粘结剂有多种特性，低分子量，低聚合度，超低灰份和高粘结力，非常适合用于高档分体的造粒应用。
陶瓷成型有多种方法，比如干压(PM)等静压(CIP)，塑形，注浆，挤出，注射等;PTN树脂粘结剂是特别适用于干压(PM)和等静压(CIP)成型的陶瓷粘结剂，是用于氧化铝、氧化锆、铁痒体磁性材料、介质玻璃粉体、陶瓷滤波器、碳化硅、ITO靶材以及高档陶瓷窑具等无机非金属材料的粘结剂。
二、PTN1OM树脂作为陶瓷粘结剂的优点
PTN粘结非常容易挥发，450以内完全挥发干净
PTN树脂可以配制高固含量，该树脂是低粘度水溶性产品。
使用PTN树脂粘结剂制作的浆料可以快速干燥。
使用PTN树脂粘结剂制作的浆料干燥时不变形。
PTN树脂粘结剂具有非常优良的结合力和易挥发性，可以在低压力下获得很高的生坏强度和密度。
使用PTN树脂粘结剂备制的生坏可以上车床加工。
另外，使用该树脂的生坏没有被加工的部分可以回收加水重新成型，生坏可以再生，
三，试用案例
1、浆料的制作方法在球磨机中放入陶瓷原料，然后加入水、分散剂和其他添加剂(消泡剂等等)混合后，再加入PTN的水溶液(浓度30%)搅拌，就会形成流动性好、均一的浆料。

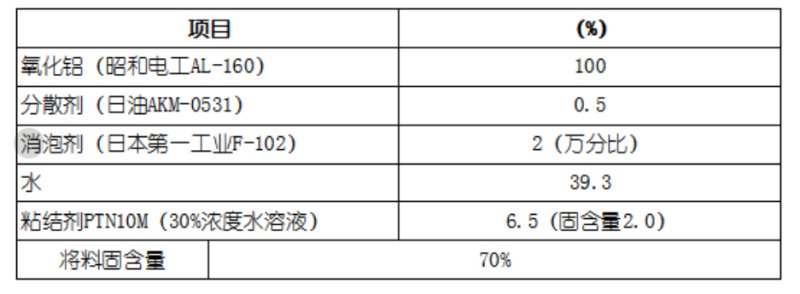

2、配方例以下是浆料的配合比例和比较例【配方比例】

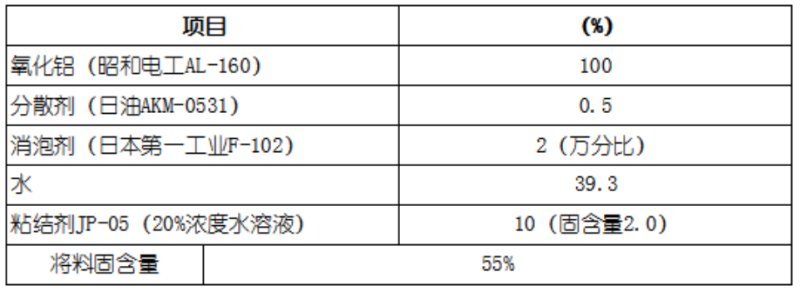

【比较例】

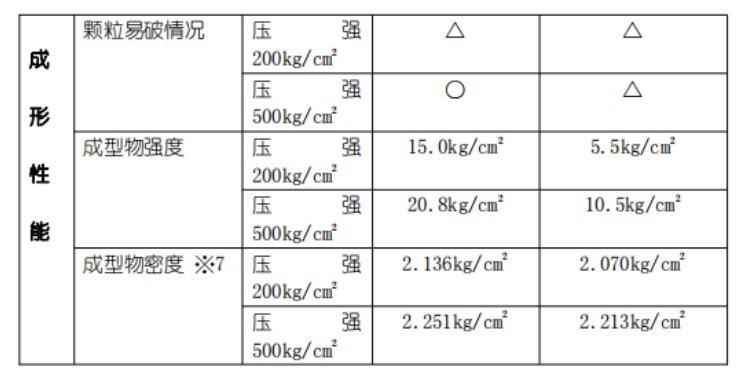

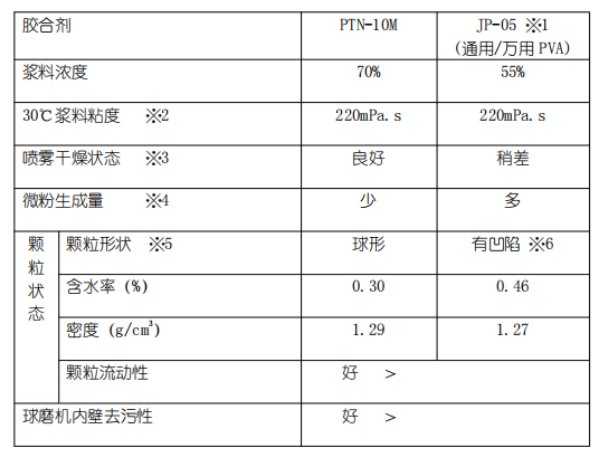

3、性能评估
1、聚合度 600 水解度 88 mol %
2 、使用B型旋转粘度计(20rpm)
3 、PTN的喷霎干燥温度，请设置在170-190℃C之间，比通用PVA的温度低
4、根据旋风分离器捕集量判定
5 、请参照第四页颗粒的破损情况
6 、浓度增加会增加凹陷发生的情况
7、 请比较作为相对值，因为这不是一个真正的密度。

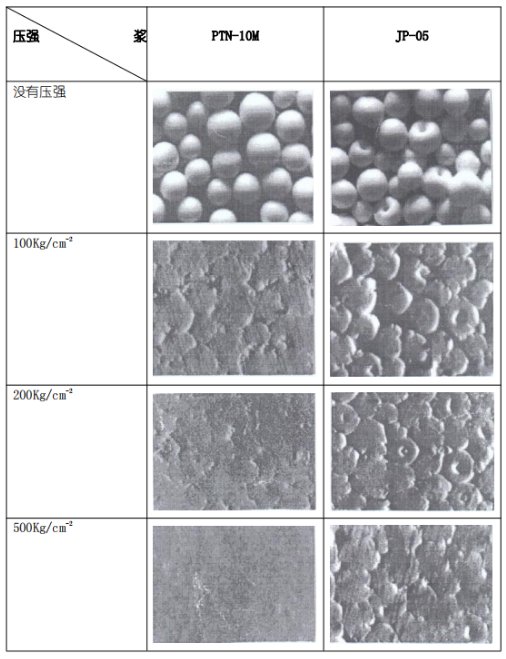

【照片】颗粒的破损程度
推荐用途:陶瓷喷雾造粒将料制备、磁性材料用粘结剂、先进陶瓷干压成型的粘结剂等等
