辊压是指将涂布并烘干到一定程度的锂电池极片进行压实的工艺过程。极片辊压后能够增加锂电池的能量密度，并且能够使黏结剂把电极材料牢固地粘贴在极片的集流体上，从而防止因为电极材料在循环过程中从极片集流体上脱落而造成锂电池能量的损失。辊压的目的在于使活性物质与箔片结合更加质密、厚度均匀；因此，辊压是锂电池制造工艺中非常重要的一步。我们使用扣电膨胀设备，通过分别测试辊压前后的极片的膨胀量，对极片的膨胀性能进行分析，探究极片辊压前后的厚度变化。
Ø测试方法：
1、样品信息：辊压前石墨负极、辊压后石墨负极、LFP正极；
2、测试参数：使用利电模型扣电治具组装全电池，在0.1C的充放电倍率下循环3圈；使用利电的扣电膨胀设备，记录充放电循环中的厚度膨胀。
Ø结果分析：

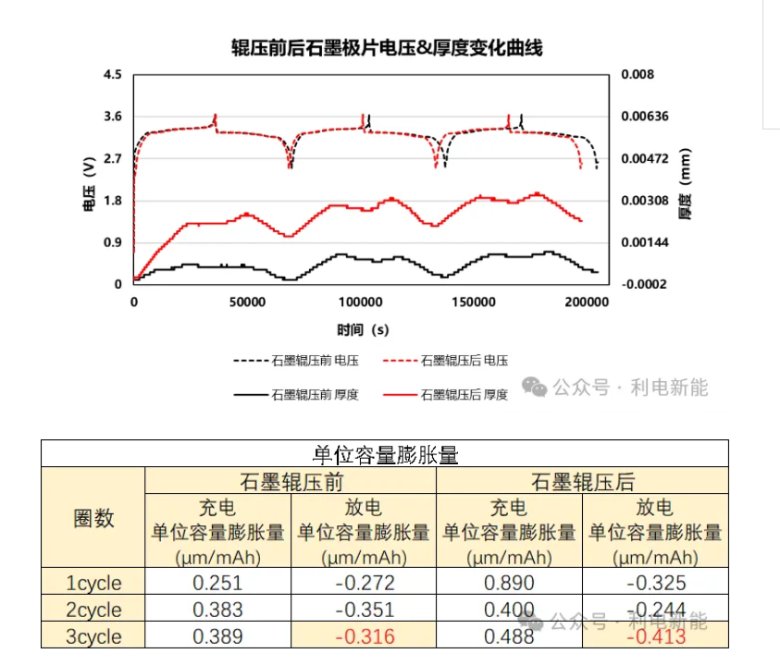

由以下图表可知：在相同测试条件下，辊压后的石墨负极的膨胀量明显大于辊压前的石墨负极。
Ø结论：
通过采用扣电膨胀设备对石墨负极的膨胀量分析 ，在通过对辊压前后极片的膨胀测试数据进行分析后，可以得知极片辊压前后对厚度膨胀的影响。同时，我们的扣电膨胀设备可以测试各类扣式全电池的厚度膨胀；为科研人员提供新的测试手段，助力研发。
