锂离子电池在首次充电过程中，负极表面会形成固体电解质相界面(SEI)膜。该过程被称为化成阶段，除了在负极表面生成固态产物外，通常还会伴随有气体产生。气体的积累，会造成电池体积膨胀、阻抗增加等问题，导致电性能衰减。SEI膜的形成与电芯化学体系、正负极极材料、电解液组分、化成工艺等紧密相关。温度影响SEI膜的生成速率,高温化成可提高电化学反应速率和SEI 膜成型速率，形成的SEI 膜一致性较高但疏松、不稳定。低温化成过程形成的 SEI膜致密稳定，但反应速率慢，化成时间较长。
本文使用YTJ-120原位产气体积监控仪，通过监测不同温度对化成产气的影响,分析不同温度条件下电芯SEI膜的形成速率。
Ø测试方法：
准备三组平行样电芯，将电芯放入分别调节至25℃、35℃、45℃的原位产气体积监控仪进行化成，使用专用测试软件，实时采集、显示力学测试系统数据，监测电芯化成产气量的差异。
Ø结果分析：

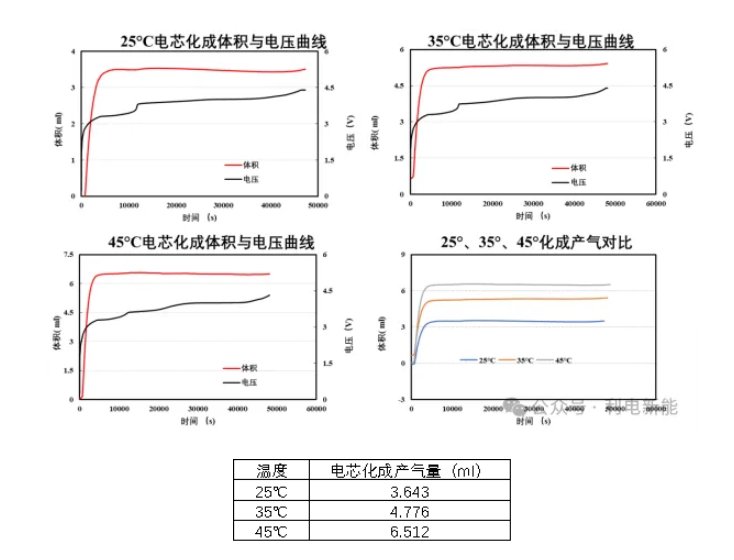

如图所示，在相同化成充放电工步下，电芯在45℃环境下化成产气量最大，35℃次之，25℃化成产气量最少。如表所示，45℃化成产气变化量为6.511ml；35℃化成产气变化量为4.776ml；25℃化成产气变化量为3.643ml。
Ø结论：
通过原位产气体积监控仪对不同温度电芯化成时体积变化量的监测，可以观测不同温度化成对SEI膜形成速率的影响。测试发现，随化成温度升高，电芯化成产气量增大，高温下电极表面的化学反应速率会增加，导致SEI膜的形成速度加快。
