GMC-X802CD
欢迎来到杰曼小课堂，今天我们将为大家讲解《GMC-X802CD称重控制仪表的标定设置》。本款产品可以直接在本机进行操作，也可以连接触摸屏操作。本次主要讲解本机操作。
GMC-X802CD标定设置视频
GMC-X802CD是一款卡轨式安装的称重包装控制模块。四路模拟量支持振盘式给料设备的大/小包装控制。支持三仪表六秤卸料互锁(无需PLC)。全新滤波算法和自适应控制算法使得控制更精准, 调试更方便。适用于白糖、盐、种子、大米、芝麻、味精、鸡精、奶粉、咖啡、洗衣粉等粉状/小颗粒状较为均匀物料的定量称量，广泛应用在饲料、化工、粮食等需要定量包装设备的行业。
GMC-X802CD双秤仪表的重量标定包括标定参数设置、零点和增益标定，涉及单位、小数点、分度值和最大量程等参数设置。在标定过程中，需要重点关注稳定性判断以及校准后的验证步骤。今天带大家详细了解仪表标定的流程。
01/标定参数设置

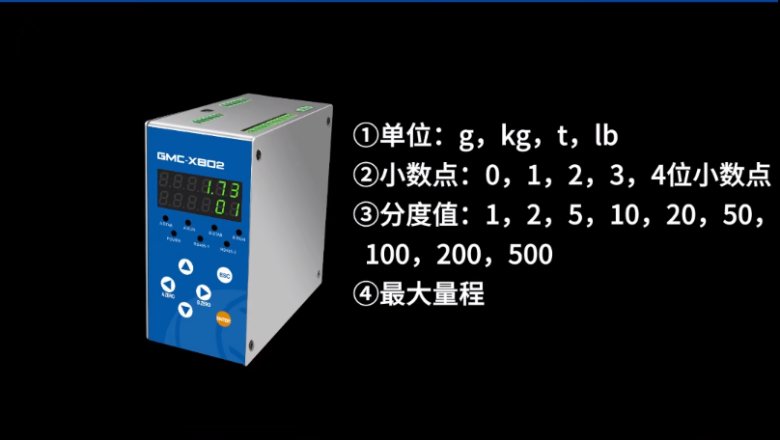

重量标定前，需先确认单位、小数点、分度值、最大量程和使用的砝码，主界面按【Enter键】进入菜单，显示CAL, 按下【Enter键】进入标定菜单。按【下键】，进行切换参数。
本次演示秤台的量程为20kg，设置单位为kg。
● 第一步，设置小数点；
按【Enter键】进入小数点设置，输入密码后，使用【上、下键】选择0-4位小数点。小数点填写越多，测量越准确，但过量可能引入误差（如25kg量程以下建议使用3位，100kg以上可使用2位小数点）。选择0.000后，按【Enter键】保存。
● 第二步，设置分度值；
进入CAL菜单后，按【下键】选择1.3 diu，按【Enter键】进入分度值设置。输入密码后，按【上、下箭头】切换分度值，分度值越小，仪表分辨率越高（有1、2、5、10、20、50、100、200、500分度值可选）。选择1后，按【Enter键】保存。
02/标定流程

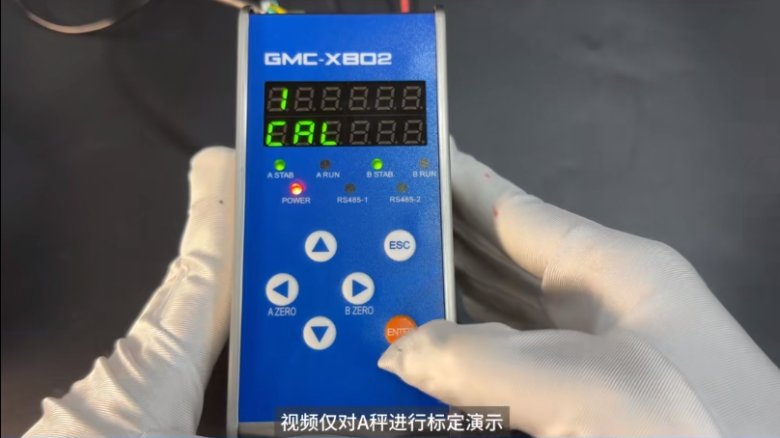

GMC-X802CD为双秤仪表AB秤标定流程一致，视频仅对A秤进行标定演示！
● 第一步，零点标定；
进入CAL菜单后，按【下键】选择1.5 A-ZERO，按【Enter键】进入A秤零点标定。清空秤台↓

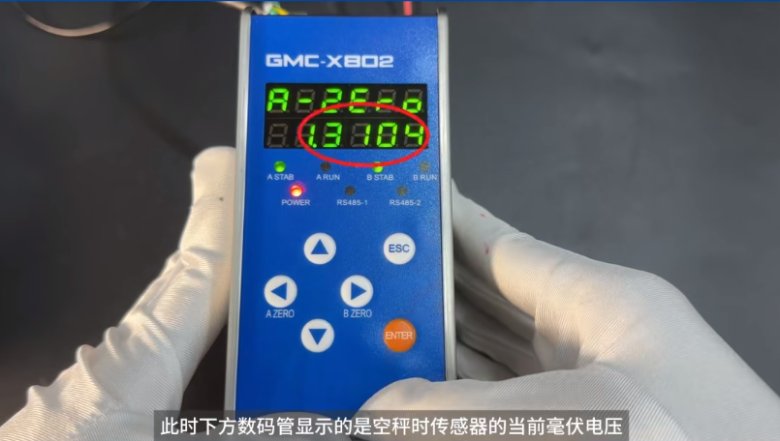

此时显示当前传感器毫伏电压↓
等待A STAB亮灯后，按【Enter键】显示sucess后，完成零点标定。按【ESC键】返回主界面，重量显示为0
● 第二步，增益标定；

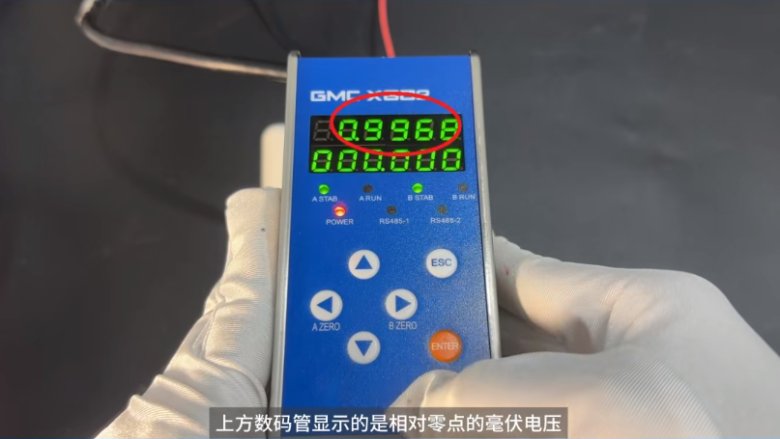

进入CAL菜单后，按【下键】选择1.6 A-LOAD，按【Enter键】进入A秤标定。上方数码管显示相对零点的毫伏电压，下方显示需输入的重量↓
放置2kg重量码↓

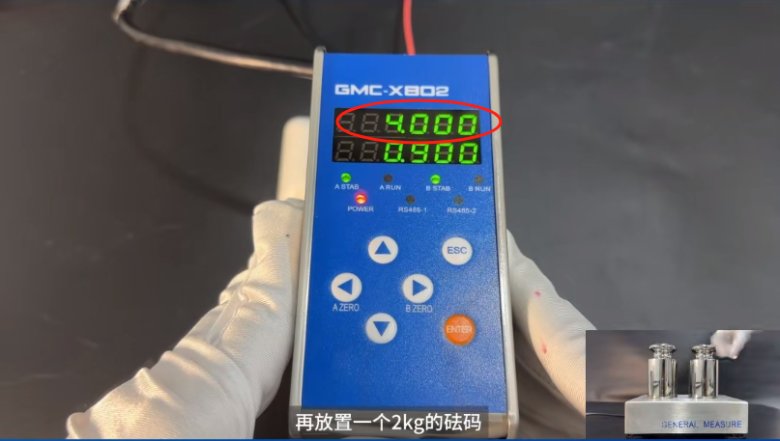

待STAB亮灯完成后，输入重量2kg，按【Enter键】确认，显示标定成功。最后按【ESC键】返回主界面，显示2kg，再放置2kg，仪表显示为4kg，即标定成功。
注：将所有砝码拿下重量应显示为0，再次放入砝码，如显示当前砝码的重量，表示已经完成标定，如重量不符需检查上面的步骤是否正确。
03/注意事项
①最大量程应该大于或等于需要测量的最大质量，最大量程还会影响到分度值的大小。
②需要先确认使用的砝码，一般为最大量程的80%质量的砝码标定为最佳，如果不方便则需要尽量选靠近最大量程的砝码。
③标定时需确保称重无外界因素干扰稳定性，以免影响称重精度。
