桥梁铁路工程钢绞线千斤顶 钢绞线挤压套
产品介绍

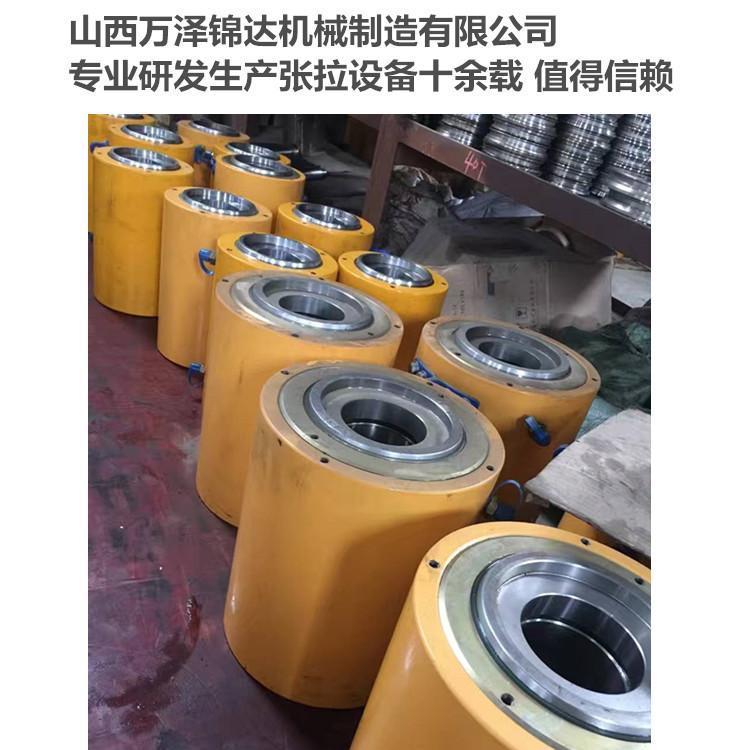

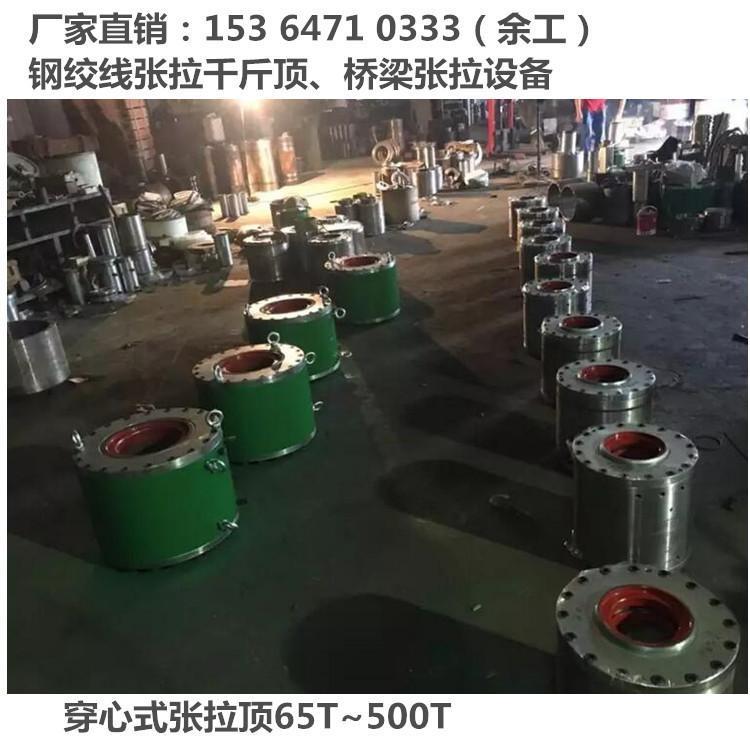

YDC系列穿心式张拉千斤顶，主要用于群锚整体张拉。该千斤顶操作简单，性能可靠，并大量节约钢绞线.油缸活塞中心有穿透孔，广泛应用于核电站，隧道工程，地下工程，桥梁施工等场合，实现预紧工艺，也可以用于其它类似需要的场合。并可以将中空油缸的顶部装上盖头,作普通油缸用。
使用方法
1、如泵体的油量不足时，需先向泵中加入工作油（32#液压油）才能工作。
2、估计起重量，切忌超载使用。
3、确定起重物的重心，选择千斤顶着力点，同时必须考虑到地面软硬程度是否垫以坚韧的木材，以免起重时产生倾倒之危险。
4、千斤顶将重物顶升后，应及时用坚韧的木材将重物支撑牢，禁止将千斤顶作为支撑物使用，以免负荷不均衡，产生倾倒之危险。
5、使用时先将手动液压式油泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。将放油螺钉旋松，油缸卸荷 双作 用千斤顶适用于高吨位的举升作业，高要求控制物体升降及维修作业。在隧道管道水平推移安装作业中，它的液压复位设计能迅速而有效的将活塞缩回原来的位置，为推进下一根管子做好准备。
特性
双作用，大流量快速接头，可进行推拉使用。
上缸溢流阀防止油缸压力过载。
活塞油缸内壁镀铬，防止刮伤和腐蚀。
高温烤漆表面耐腐蚀和撞击。
可按照客户要求定做加长行程油缸。
技术参数
型号 | 公称张拉力(KN) | 公称油压(MPa) | 张拉活塞面积(㎡) | 回程活塞面积(㎡) | 回程油压(Mpa) | 穿心孔径(mm) | 张拉行程(mm) | 主机质量(kg) | 主机外形尺寸(mm) | 螺母止口尺寸 | 活塞止口尺寸 | 活塞直径尺寸 | 两瑞螺牙 |
YCW60B | 600 | 52 | 1.155×10-2 | 0.589×10-2 | ≤25 | φ60 | 200 | 45 | φ177×322 | φ102 | φ90 |
|
|
YCW80B | 800 | 53 | 1.508×10-2 | 0.683×10-2 | ≤25 | φ65 | 200 | 58 | φ199×340 | φ110 | φ95 |
|
|
YCW100B | 974 | 51 | 1.91×10-2 | 0.787×10-2 | ≤25 | φ78 | 200 | 65 | φ216×353 | φ150 | φ130 |
|
|
YCW150G | 1511 | 50 | 3.024×10-2 | 1.610×10-2 | ≤25 | φ102 | 200 | 117 | φ280×366 | φ170 | φ156 | φ230 | M240×3 |
YCW200G | 1960 | 52 | 3.770×10-2 | 2.17×10-2 | ≤25 | φ120 | 200 | 145 | φ310×370 | φ196 | φ176 | φ260 |
|
YCW250G | 2479 | 54 | 4.595×10-2 | 2.804×10-2 | ≤25 | φ140 | 200 | 175 | φ350×370 | φ210 | φ186 | φ290 | M300×3 |
YCW300G | 3000 | 52 | 5.773×10-2 | 3.134×10-2 | ≤25 | φ146 | 200 | 217 | φ385×370 | φ250 | φ196 |
|
|
YCW350G | 3497 | 54 | 6.480×10-2 | 3.464×10-2 | ≤25 | φ175 | 200 | 258 | φ410×390 | φ252 | φ252 |
|
|
YCW400G | 3957 | 52 | 7.611×10-2 | 4.595×10-2 | ≤25 | φ175 | 200 | 315 | φ440×390 | φ252 | φ252 |
|
|
YCW460G | 4642 | 51 | 9.102×10-2 | 5.498×10-2 | ≤25 | φ180 | 200 | 380 | φ470×400 | φ280 | φ272 |
|
|
YCW500G | 4924 | 49 | 10.05×10-2 | 4.775×10-2 | ≤25 | φ196 | 200 | 405 | φ490×423 | φ302 | φ302 |
|
|
YCW600G | 6050 | 50 | 11.210×10-2 | 6.825×10-2 | ≤25 | φ196 | 200 | 590 | φ530×443 | φ302 | φ302 |
|
|
YCW650G | 6500 | 46 | 14.33×10-2 | 6.291×10-2 | ≤25 | φ215 | 200 | 617 | φ575×465 | φ302 | φ362 |
|
|
