DY-20T型 电动粉末压片机
产品介绍
一、应用范围：
电动粉末压片机主要应用于实验室小规模粉末成型使用，可用于陶瓷、粉末冶金、水泥等行业的产品制样。

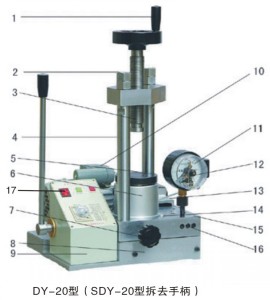

二、电动压片机结构图示：
1、手轮 2、螺母 3、丝杠 4、立柱 5、工作台 6、大油缸 7、放油阀 8、油池 9、电器盒 10、电机 11、压力表 12、压力表调节螺钉 13、减速箱 14、注油孔螺钉 15、吸油阀 16、出油阀 17、电源开关 注：此图示为原老款型号产品 |
|

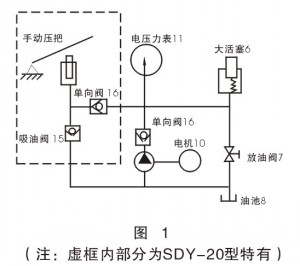

三、电动压机油路原理：
| 电动机10经减速箱13及斜盘来驱动双柱塞泵， 液压油经吸油阀15及出油阀16压入大油缸中产生压力， 电接点压力表11显示并控制系统中压强， 达到所设定的压力后电动机10自动停止工作， 松开放油阀7卸压后，大活塞6自动复位。 |
四、电动粉末压片机主要技术指标
型 号 | DY-20T型 |
压力范围 | 0~20吨（0~33.3MPa） |
电 源 | 220V/50Hz |
功 率 | 180W |
活塞直径 | Φ87mm |
**活塞行程 | 20mm |
工作台直径 | Φ98mm |
工作空间 | 140×140×160mm |
压力稳定性 | ≤1MPa/5min |
防护功能 | 无 |
外形尺寸 | 355×320×510mm |
重 量 | 64公斤 |
注：因产品存在更新换代，以上技术指标仅供参考，具体请咨询客服，谢谢！
五、DY-20T 电动压片机压力换算：
油缸实际压力（吨） | 3T | 6T | 9T | 12T | 15T | 18T | 20T |
压力表示值（MPa） | 5MPa | 10MPa | 15MPa | 20MPa | 25MPa | 30MPa | 33.3MPa |
六、电动压片机故障排除：
故 障 | 原 因 | 排除方式 |
无 压 | 1、油池内油液高度不够或剧烈振动使阀15内进气 | 1、从注油孔14加30#机油，在按3操作 |
上压不稳且慢 | 1、漏油 | 1、检查漏油处，拧紧或排除 |
达到预定压力后不停机以至超过**限压 | 1、电接点压力表引线脱落 | 1、检查接好引线 |
