769YP-15A型手动粉末压片机
（15吨、两立柱、工作空间140×140×120mm）
新诺粉末压片机两立柱小型15吨指针型应用范围：
769YP-15T常规吨位手动粉末压片机，又名：红外压片机，小型油压机，实验室压片机，粉末成型机等等，主要应用于红外分光光度计及荧光光谱仪上固体样品制样及各种小型粉末压片成型，又俗称红外压片机。配以适当规格的压片模具，可以压制成不同规格固体样品，广泛应用于催化、硅酸盐、电池、陶瓷、水泥及粉末冶金等行业，也是当前实验室中比较常见的一种粉末压力成型设备。

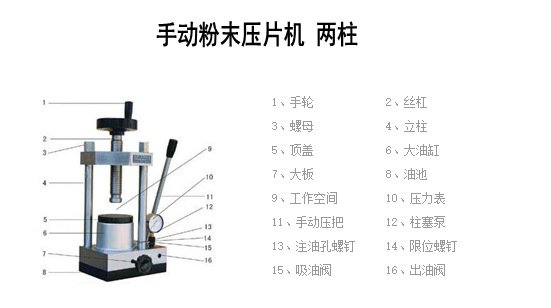

新诺粉末压片机两立柱小型15吨指针型压片机结构图示：
主要技术参数：
型号 | 769YP-15T型 | 769YP-15A型 |
压力范围 | 0~15T（0~25MPa） | 0~15T（0~25MPa） |
活塞直径 | Φ87mm | Φ87mm |
活塞行程 | 20mm | 20mm |
工作空间 | 140×140×120mm | 94×94×120mm |
压力稳定性 | ≤1MPa/5min | ≤1MPa/5min |
立柱数量 | 2立柱 | 4立柱 |
外形尺寸 | 280×210×500mm | 280×210×500mm |
重量 | 35公斤 | 36公斤 |
备注 | 以上指标仅供参考，工作空间可以加高，可根据用户需求定做特殊压片机 | |
769YP-15T型 红外压片机压力换算：
油缸实际压力（吨） | 3T | 6T | 9T | 12T | 15T |
压力表示值（MPa） | 5MPa | 10MPa | 15MPa | 20MPa | 25MPa |
小型压片机操作说明：
先将注油孔螺钉13旋松，顺时针拧紧放油阀7，将模具置于工作台5的中央，用丝杠2拧紧后，前后摇动手动压把11，达到所需压力，保压后，逆时针松开放油阀7，取下模具即可。
红外压片机注意事项：
（1）使用前须先松开注油孔螺钉13，压片机才能正常工作。
（2）定期在丝杠2及柱塞泵12处加润滑油。
（3）加压不允许超过机器的压力范围，否则会发生危险。
（4）压片机使用清洁的46号机油为宜，绝不可用刹车油。
（5）加压时感觉手动压把11有力，但压力表10无指示，应立即卸荷检查压力表10。
（6）新机器或较长一段时间没有使用时，在用之前稍紧放油阀，加压到20~25MPa时即卸荷，连续重复2~3次，即可正常使用。
（7）大活塞6不要超过行程20mm。
