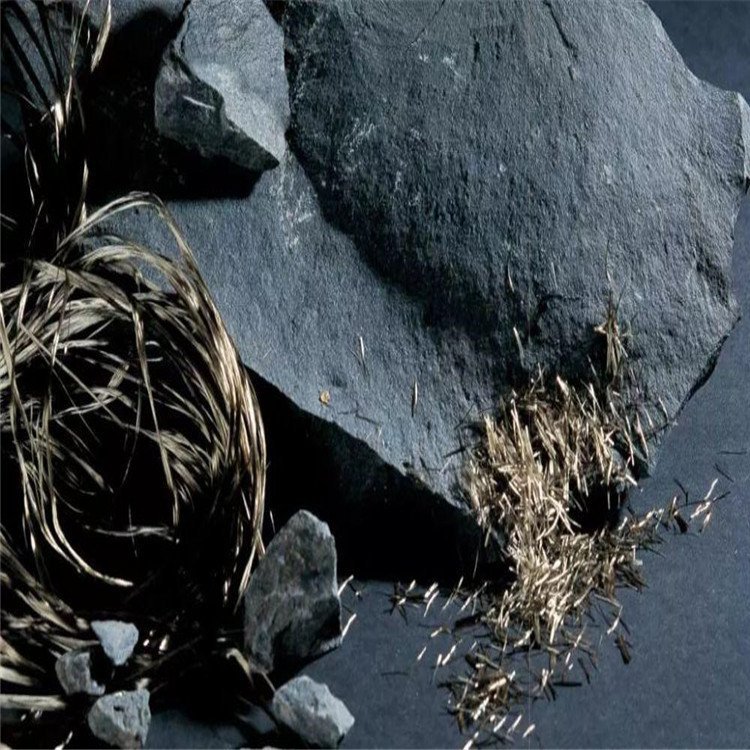

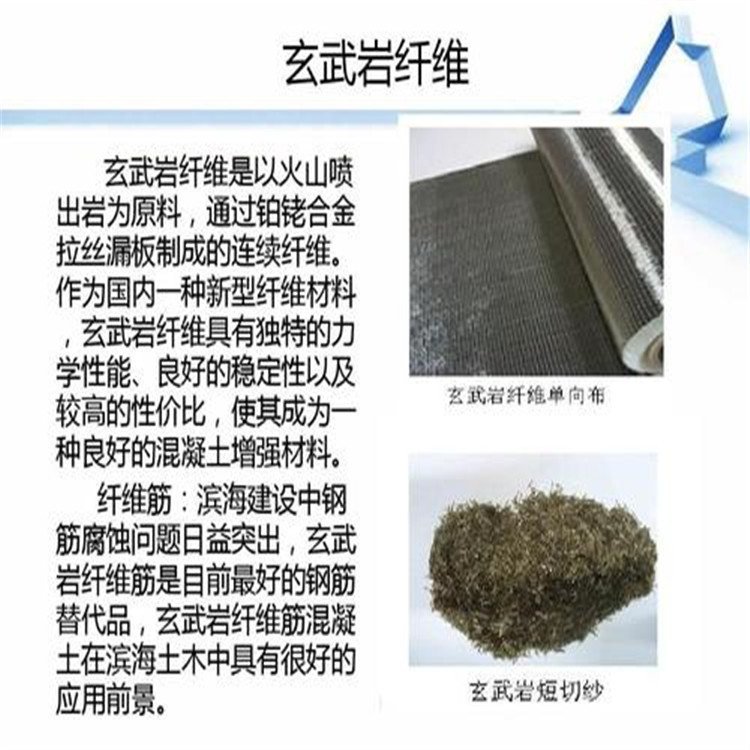

玄武岩纤维：以天然玄武岩拉制的连续纤维。是玄武岩石料在1450℃～1500℃熔融后，通过铂铑合金拉丝漏板高速拉制而成的连续纤维。纯天然玄武岩纤维的颜色一般为褐色，有金属光泽。玄武岩纤维是一种新型无机环保绿色高性能纤维材料，它是由二氧化硅、氧化铝、氧化钙、氧化镁、氧化铁和二氧化钛等氧化物组成。玄武岩连续纤维不仅强度高，而且还具有电绝缘、耐腐蚀、耐高温等多种优异性能。此外，玄武岩纤维的生产工艺决定了产生的废弃物少，对环境污染小，且产品废弃后可直接在环境中降解，无任何危害，因此是一种名副其实的绿色、环保材料。我国已把玄武岩纤维列为重点发展的四大纤维（碳纤维、芳纶、超高分子量聚乙烯、玄武岩纤维）之一，实现了工业化生产。玄武岩连续纤维已在纤维增强复合材料、摩擦材料、造船材料、隔热材料、汽车行业、高温过滤织物以及防护领域等多个方面得到了广泛的应用。

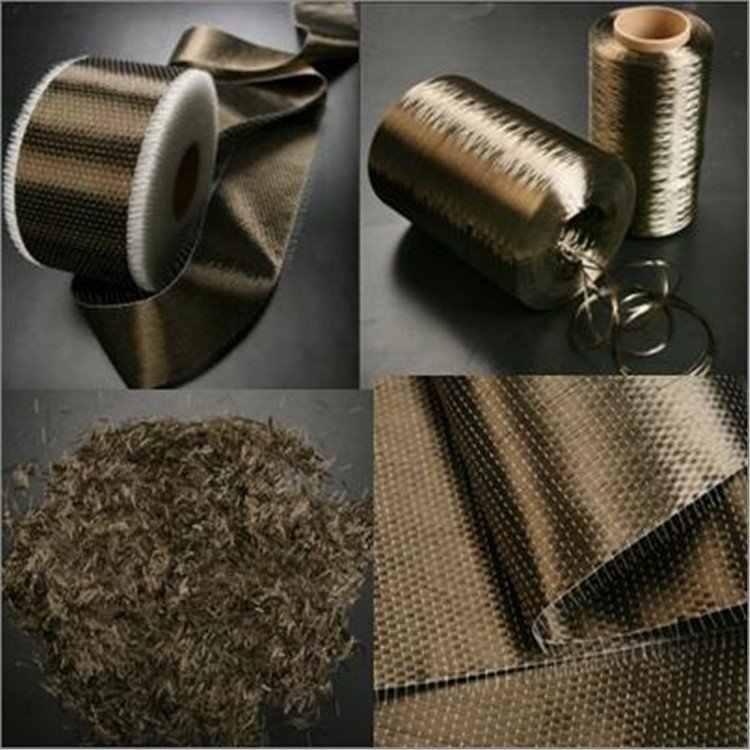

玄武岩纤维无捻纱，是用多股平行原丝或单股平行原丝在不加捻的状态下并合而成的玄武岩纤维制品，分内退和外退产品。GBF生产的7μm和13μm无捻粗纱的断裂强力≥0.6N/tex、弹性模量≥91GPa，断裂延伸率≥3.1%。玄武岩纤维不仅具有与高技术纤维相媲美的高强度、高模量和抗冲击的性能，而且耐高温、耐光性极佳，尤其是与树脂结合的界面粘接强度更高。因此，玄武岩纤维是可以用作防弹防护的纤维材料。此外，玄武岩纤维在复合材料中具有抗拉、抗压、刚度和耐疲劳均衡等优点。所以用在防弹装甲上：具有防爆炸片和气浪伤人的性能，还有防跳弹、不散裂、无二次杀伤片的功能，作为陶瓷覆面装甲系统的背衬材料，更具有良好的性能。
规格
TG13-264-101T5，原色外退
其中，
13为玄武岩纤维直径，单位为μm，可生产6~22μm；
264为无捻纱的线密度，单位为tex（即g/km），可定制，一般不大于4800tex；
101T5为浸润剂的型号，即纤维表面处理剂的型号；
原色为不染色的无捻纱，其它还有染黑的无捻黑纱；
外退为退解工艺，其它还有内退。
性能
1、断裂强力≥0.6N/tex，即1200tex的无捻纱断裂强力≥720N；
2、弹性模量≥91GPa；
3、断裂延伸率≥3.1%。
应用
· 缠绕各种管、罐、气瓶
· 编织各种方格布、网格布、土工布
· 建筑结构中的修补、加固
· 耐高温的片状模塑料（SMC）、块状模塑料（BMC）、团状模塑料（DMC）用短切纤维
· 热塑性复合材料的基材
特性：玄武岩纤维表面较光滑，表面能较低，经过表面改性后，其表面增加纳米SiO2粒子，有效地提高纤维表面粗糙度，增加了微生物与载体间的有效接触面积；改性后表面有阳离子的存在，载体表面电位升高，载体表面带正电荷，利用静电吸力促进微生物固定，有利于微生物固定化；改性后表面的活性官能团，增加了载体的表面能，所含有羟基、羰基或羧基等，对微生物在载体表面粘附生长有积极的作用。通过玄武岩纤维载体表面改性，使其具有良好的亲水性和微生物负载性能，使之能够负载更多的生物量，且长时间保持较高的微生物活性，从而实现更有效通过生物膜法降解水体中污染物。
玄武岩纤维的应用：
纤维表面改性技术主要有表面氧化改性技术、化学镀/电镀表面改性技术、等离子体改性技术和涂层改性技术等，其中涂层改性技术应用最为广泛，主要目的为提高其力学能和对环境抗老化性能，以及与其他材料复合性能。应淑妮[7]在玄武岩纤维(BF)增强聚丙烯(PP)复合材料体系中，引入了聚苯乙烯(PS)与聚丙烯酸羟乙酯(PHEA)的嵌段共聚物大分子偶联剂(PS-b-PHEA)，以改善复合材料的界面性能。G.J. Wang[8]利用低温等离子体技术改性玄武岩纤维，提高表面化学稳定性和粗糙度，引入表面活性基团，有利于提高其粘附性能。Denni Kurniawan[9]采用辉光等离子体聚合玄武岩纤维/聚乳酸复合材料，材料力学性能强度和模量分别提高45%和18%。
将玄武岩纤维作为水质净化用载体材料为新的研究方向，基于微生物载体固定化理论的指导下，发挥环保新型材料玄武岩纤维的优势和环境友好特性，应用纤维材料表面改性的方法，提高载体表面能、生物亲和性，创制新型环境友好型生物载体，通过应用研究，评价玄武岩纤维载体的性能，是拓展玄武岩纤维材料应用领域的新方向。玄武岩纤维作为水质净化用载体材料还是空白领域，玄武岩纤维已经具备了作为微生物载体的一般性能，但是为了更好提高其表面微生物附着性能，需要对其表面进行改性处理，是将玄武岩纤维类载体得以广泛应用所要亟待解决的问题。
玄武岩纤维在功能服装领域的应用：玄武岩纤维布具有高强度、永久阻燃性、短期耐温在1000℃以上，可长期在760℃温度环境下使用，是顶替石棉、玻璃纤维布的理想材料。按玄武纤维布的断裂强度高、耐温高、具有永久阻燃性。是Nomex(芳纶1313)、Kevlar(芳纶1414)、Zylon(PBO纤维)、碳纤维等高性能纤维和先进纤维的低价替代品。将玄武纤维布经化学印染整理可以染色和印花。经功能性整理，例如有机氟整理可做成防油据水永久阻燃布。玄武纤维布可制造的服装有：消防员灭火防护服，隔热服，避火服，炉前工防护服，电焊工作服，军用装甲车辆乘员阻燃服。

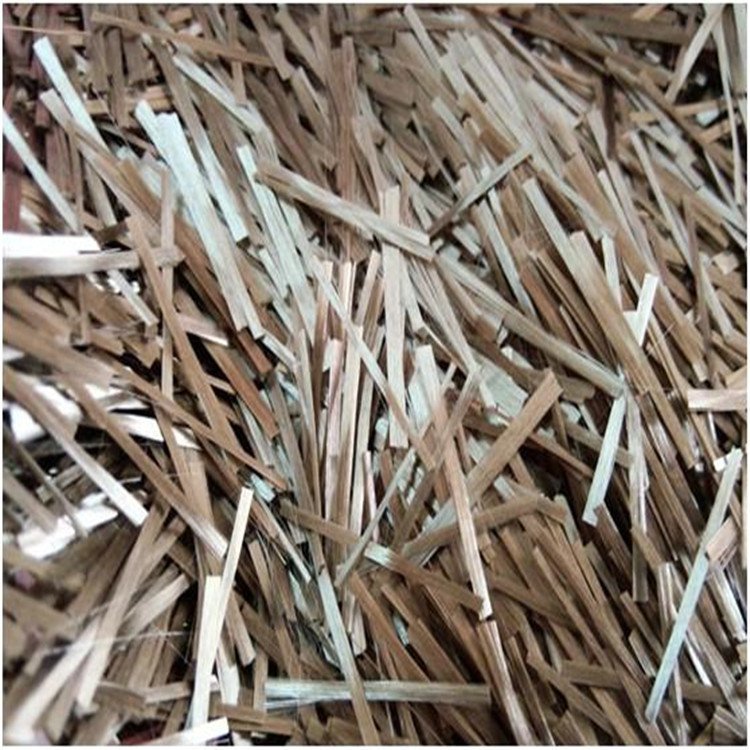

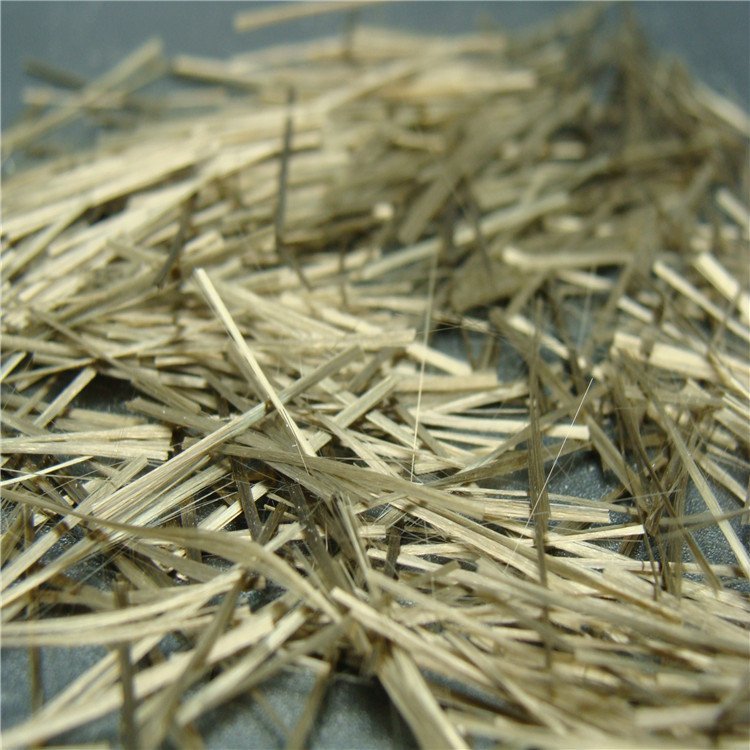

玄武岩短切纱，玄武岩短纤维的用途如下：
- 道路桥梁、机场跑道、大坝等工程的水泥混凝土中
- 玄武岩纤维短切纱适用于密级配沥青混凝土（AC）
- 沥青玛蹄脂石混合料（SMA）
- 开级配沥青混凝土（OGFC）
- 纤维封层等各种沥青混凝土路面
- 适用于路面铺装、桥面铺装、隧道铺装、立交桥以及市政公路等各种领域。
产品优势：
应用于水泥混凝土中：
- 提高水泥混凝土/砂浆的抗裂能力；
- 提高水泥混凝土/砂浆的抗渗能力；
- 提高水泥混凝土/砂浆的耐久性能；
- 提高工程的生产效率和经济效益。
应用于沥青混凝土中：
- 提高沥青使用效率，减少泛油；
- 动稳定度增加，提高高温抗车辙能力30%以上；
- 减少温缩裂缝的产生，提高路面低温抗裂性能40%以上；
-.提高路面抗水损害能力；
-.提高路面抗疲劳性能2倍以上，延长路面使用寿命。
| 仟渔旺铺 | https://46242.qianyuwang.com/ |
