产品简介：
产品型号：AG-309.15N
产品品牌：泰克诺AC’TECHNO-AC’
产品类别：管线定位仪
产品备注：电缆和管道定位器
产品概述：
用于检测电缆和任何金属管道的高科技设备。
三种操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三个内置传感器使全向天线在 LCD 显示屏上显示电缆或金属管道的方向
内置传感器，用于深度和电流的数字测量
测量深度为 10 m
无源频率：电源、无线电、BB
有效频率：512/1024/8192/32768 Hz
灵敏度：100μA
具有高分辨率和可调背光亮度的大型 LCD 显示屏
发射器 – 20W
铸体，外壳沿整个长度密封到连接器
保修：1年
产品特征：
整体式接收器 AP-019
20W AG-105 发射器
地下公用设施的 定位可达 10m
直接数字测量高达 10 安培的电缆电流
带有可选推杆和管道探测器的非导电和非金属设施的位置
产品应用：
检测地下长达 10 m 的电缆和任何金属管道
直接数字测量深度达 10 m
在“ROUTE”模式下指示与实用轴的偏差
电流的直接数字测量

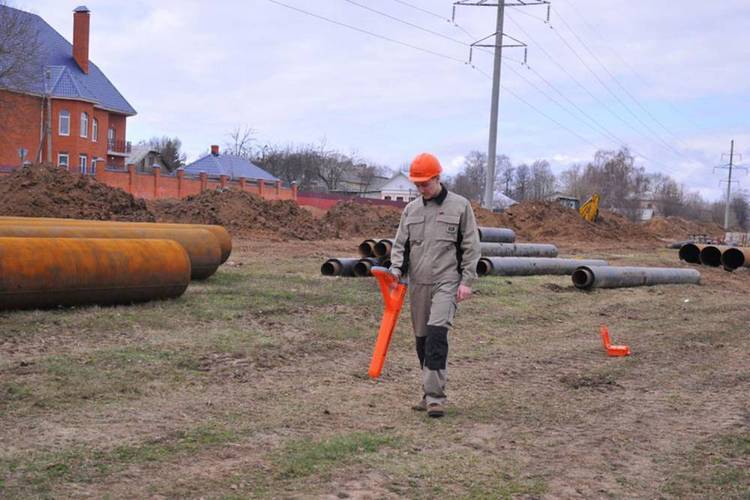

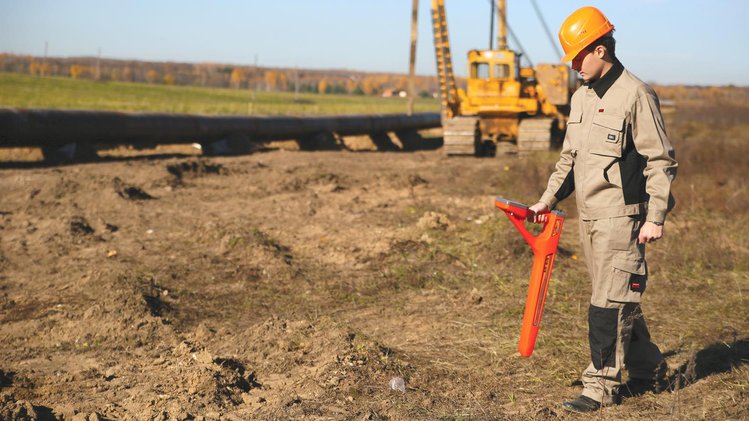

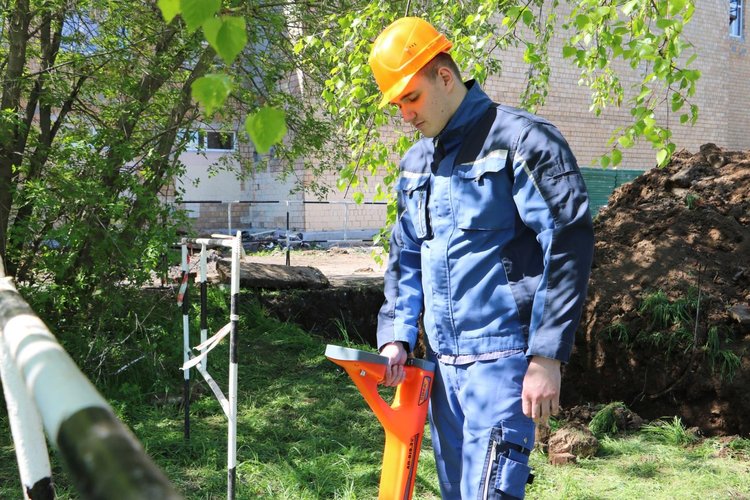

开挖前勘察地面
距发射机连接处的跟踪距离可达 3 公里
AG-309.15N 产品参数：
| 接收器 AP-019 规格 | |
| 范围 | 价值 |
| 滤波器的准谐振频率 | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768赫兹 |
| 准谐振滤波器品质因数(Q) | 不少于100 |
| 频率范围“宽带” | 0,04至8 kHz |
| 频率范围“无线电” | 8至40 kHz |
| 电路径的增益 | >100分贝 |
| 内置传感器数量 | 4 |
| 连接的外部传感器 | CI-105、HP-117、DODK-117、DKI-117（由TECHNO-AC制造） |
| 灵敏度控制 | 自动–用于2D显示“路线”。半自动或手动（可选）–用于“图形”。自动或手动（可选）–用于2F模式。 |
| 确定路线的埋藏深度 | 自动在模式Route 0 to 9,99 m |
| 确定深度的准确性 | ±5% |
| 测量接收信号的电流 | 在Route 0.001 to 9,99 A模式下自动 |
| 接收信号电流的测量精度 | ±5% |
| 支持路由定位发电机的节能（间歇）模式 | 与“TECHNO-AC”（“脉冲”模式）制造的路径定位发生器组合工作 |
| 视觉指示 | LCD显示屏，320×240像素，LED照明 |
| 诱导参数 | –设置和控制参数； |
| –相对于设备的路线位置的2D可视化； | |
| –来自传感器的信号电平图形； | |
| –路线埋藏深度； | |
| –信号电流。 | |
| 音频指示内置发射器–合成声音HM-按钮按下的声音指示 | |
| 电源 | 4至7 V（C型4个元件） |
| 一节碱性电池的连续工作时间 | 不少于20小时 |
| 储存/操作温度范围 | -30至60°С/ -20至60°С |
| 房屋防护等级 | IP54 |
| 方面 | 330x140x700毫米 |
| 重量 | 2,4公斤 |
| 发射机 AG-105 技术规格 | |
| 连续Co或脉冲Pu信号的频率，Hz ± 0,1% – kHz | |
| 加载“夹子”或“夹子” | 512– 0.5 /1024– 1.0 /8192– 8.2 /32768– 33 |
| 天线模式 | 8192– 8.2 /32768– 33 |
| 操作模式 | |
| 天线模式 | 内部发射电感In。 |
| 外置感应发射天线An。 | |
| 调制模式（特殊形式的信号） | 脉冲Pu（正弦信号的短期传输）。传输持续时间0.12秒。传输重复频率1Hz。 |
| 双频2F（同时产生1024Hz、8192Hz）。振幅比4/1（分别）。 | |
| 电源电压12…15V下的输出参数 | |
| 输出电流，A | |
| 手动增量下受程序限制，≥ | 5–在频率512Hz 0.5 / 1024Hz 1.0 / 8192Hz 8.2 / 2F |
| 3–在频率32768Hz 33 | |
| 由程序设置以通过外部负载“夹子”或“夹子”进行自动调整，≥ | 0,2–在频率512Hz 0.5 / 1024Hz 1.0 / 2F |
| 0,1–在频率8192Hz 8.2 / 32768Hz 33 | |
| 输出电压，V | |
| 取决于调制，≥ | 32–在双频调制模式2F |
| 40–在其他模式下 | |
| 输出功率，W | |
| 受程序限制，≥ | 20 -在连续Co和脉冲Pu模式中，频率为512Hz 0.5 / 1024Hz 1.0 / 8192Hz 8.2，负载电阻高达80Ω在双频模式2F，负载电阻高达50Ω . |
| 6–频率为32768Hz 33，负载电阻高达260Ω。 | |
| 电源 | |
| 电源电压的工作范围 | 振荡启动的 可接受电压–7V。 |
| 操作的允许电压–15V。 | |
| “振荡”模式下的自动关断电压 | |
| 电池组 | 8个碱性电池1.5V type С – Duracell ULTRA。 |
| 外部电源（可选） | 电池12V（例如汽车）输出电压11…14V，电流不小于4A。 |
| 电源适配器АG114М.02.020（基于GS60A15-P1J MEAN WELL的额外附件）输出电压15V，功率60W。 | |
| 操作时间（生命周期） | 在电池组运行时，type Сх8由所用碱性电池的质量（容量和负载能力）定义，在Co和2F模式下可以等于4到6小时或从20到30小时在Pu模式下，在连续模式Co / 2F的初始输出电压7W或脉冲调制模式Pu的初始输出电压15W。 |
| 在外部电源下完全由外部能源特性调节，因此在市电下工作时间是 的。 | |
| 操作特点 | |
| 振荡过程中输出电压的自动控制 | 根据电源的“能量潜力”对输出功率进行比例控制。 |
| 设备自动关机 | 在“停止”模式下的电源电压 |
| 在“振荡”模式下的电源电压 | |
| 电源电压> 15.5V。 | |
| 如果超过允许的吸收电流值（确切数字取决于实际模式）。 | |
| 如果在调整过程中输出短路（启动终端放大器的硬件安全系统）。 | |
| 在不符合振荡模式设置的情况下，取决于输出端是否安装了外部天线（切换到“停止”模式）。 | |
| 如果在“停止”模式下出现“长”（≈ 100秒）停机时间（如果未按下按钮）。 | |
| 负载调整 | 自动，直至达到特定消耗率或达到负载电流：– ≥ 0,2A在频率512Hz 0.5 / 1024Hz 1.0 / 2F；- ≥ 0,1А在频率8192Hz 8.2 и 32768Hz 33。 |
| 手动后自动调整。 | |
| 正在检查的实用程序的连接选项 | 联系与“地球返回”的联系。 |
| 非接触连接与内部发射天线In的应用。 | |
| 使用外部感应发射天线An进行非接触式连接（与内部发射天线In相比，发射强度更高，更容易进入公用设施）。 | |

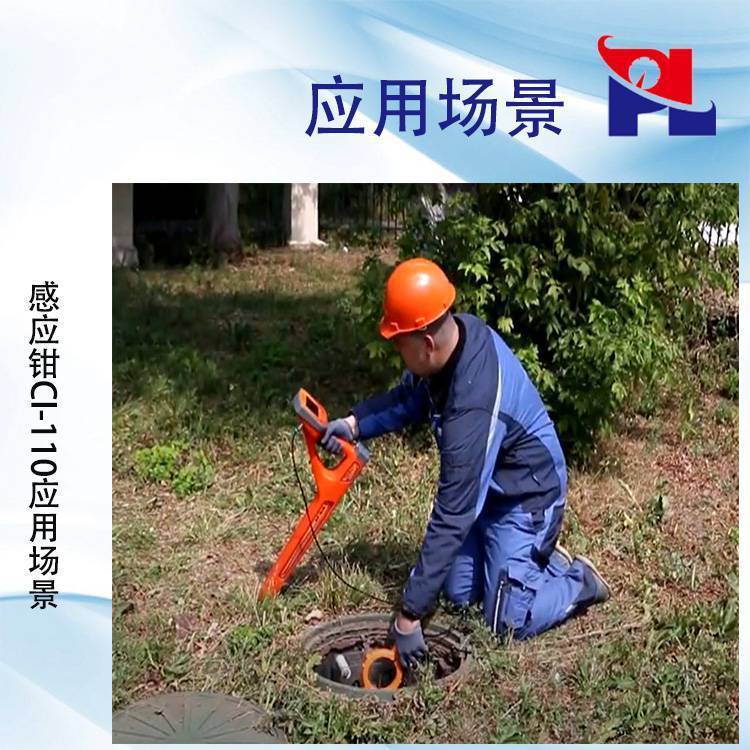

| 使用传输感应“夹子”的“非接触式”连接（可以从束中选择电缆）。 | |
| 结构参数 | |
| 功率输出放大器 | 技术—将D级效率更新至85%。 |
| LED指示灯 | 单独的发光二极管指示参数和模式。 |
| 数字指示器显示模式和参数值，还显示MULTIMETER测量的输出参数，例如：输出电压(V)、负载电流(A)、负载功率(W)和负载电阻(Ω /kΩ)。 | |
| 电子单元（外壳）的外形尺寸，不超过，mm。 | 216х180х105mm |
| 电子单元的重量，不超过，kg | 2 |
| 运行时允许的环境温度范围 | – 30°С至+60°С使用“电池”电源，不建议在低于零的环境温度下使用设备。 |
| 防护等级 | IP65（外壳关闭时）。 |
