简介

双级破碎机又叫无筛底双级粉碎机，在设计中未采用筛网篦底，对物料含水率没有严格的要求，不存在糊堵筛板现象，完全可克服因原料含水份大粘结篦底，不易出料的缺陷；另外，在产能方面，双级破碎机相当于两台锤破合二为一，将两组锤破转子组合成一个整体并串连使用，是目前一种新型原料粉碎机。

产品结构

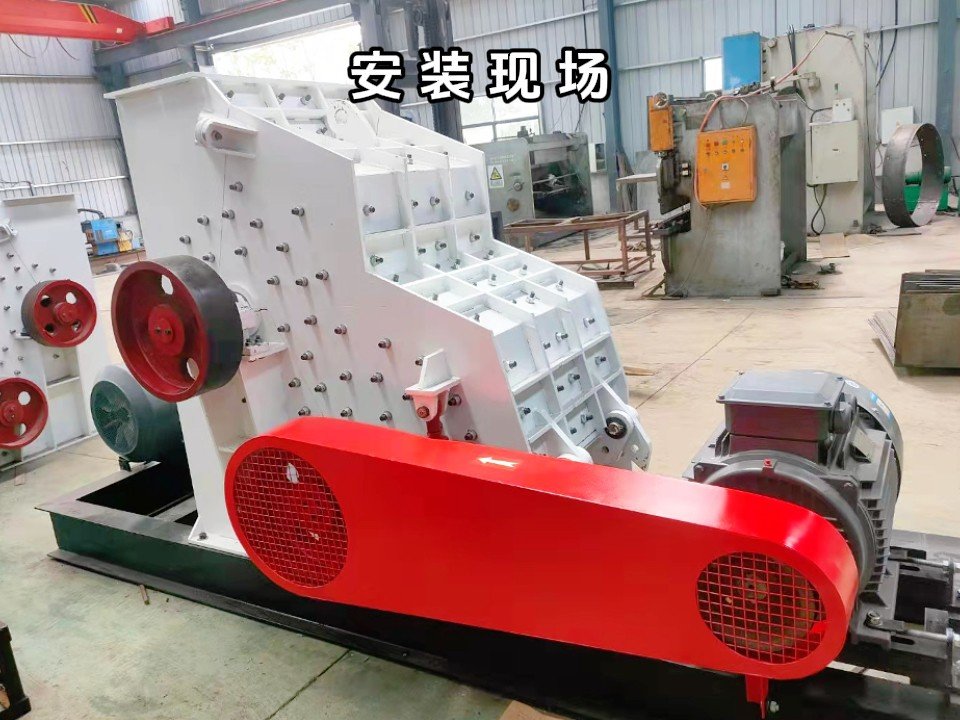

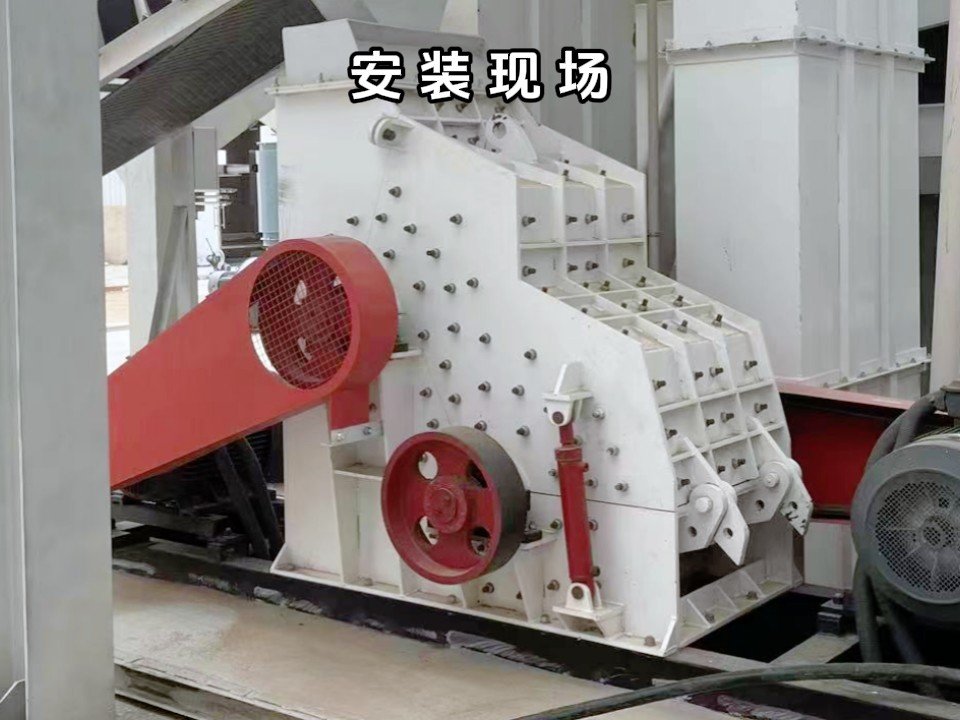

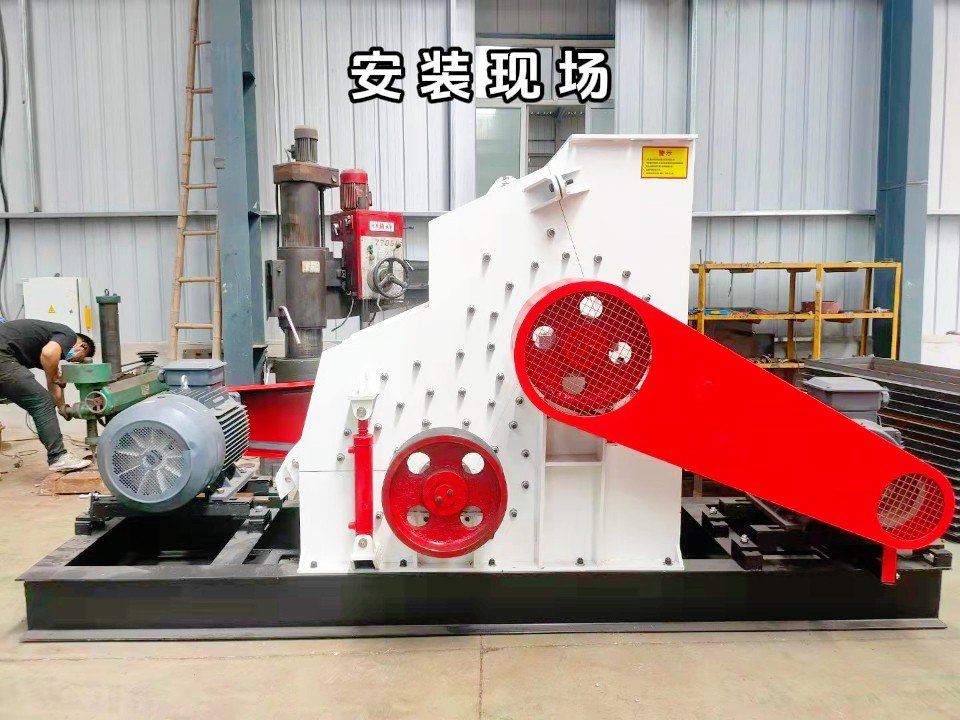

双级式破碎机主要由机架、转子、锺子等零、部件组合而成，电动机通过皮带直接驱动转子，物料由于转子旋转时所产生的锤头对物料的撞击作用而破碎。

机架分上盖和下座两部分，内壁装有防护衬板，以防止机架内部磨损，双级式破碎机由两台电机通过皮带驱动转子，两套转子互相串连。

转子是由转子轴、三角盘、园盘、锤轴、锤子等零件组成。转子轴上装有三角盘和园盘、盘与盘之间以轴套隔开，盘上装有锤轴、锤子悬挂在锤轴上，当转子轴旋转时，锤子即随着回转。

筛条装置在下座内壁两侧的筛长架的槽内。筛条架下面装有偏心轮备作调整筛长与锤子之间的间隙之用。

特点

1、独特的移位调隙技术，锤头磨损后不需恢复，移动位置反复使用，一副锤头可顶三副锤头使用。

2、出料粒度均匀，破碎比大，产量高，耗能低，每小时可以破碎物料20吨以上，破碎每吨煤渣的成本不超过1.8元。

3、双级粉碎适合脆性物料的细碎，不堵塞，粉尘少，噪音低。

4、双级粉碎机缩短了物料在破碎腔内滞留的时间，提高了易损件的使用寿命。

5、检修快捷，破碎机上侧的边门都可以放性打开，从而使得破碎机的检修更加方便。

6、采用了高合金耐磨锤头，并且锤头锤柄组合使用，只换锤头，不换锤柄。

7、无筛网篦底，对物料含水率没有严格要求，不存在糊堵筛板的问题。

应用领域

主要适用于方解石、石灰岩、砖瓦厂的煤渣、炉渣、矿渣、页岩、煤矸石、建筑垃圾、建筑肥料等物料粉碎，解决了用矸石、煤渣作砖厂添加料、内燃料；用矸石、页岩生产标砖、空心砖高湿物料粉碎的难题。

工作原理

在双电机的带动下，互相串连的两套转子同时高速旋转，物料在机内腔经上级转子击碎后，立即被飞速旋转的下级转子的锤头再次细碎，内腔物料相互飞速碰撞，相互粉碎，达到锤粉料、料粉料的效果，*终形成出料粒度小于3毫米的颗粒。
