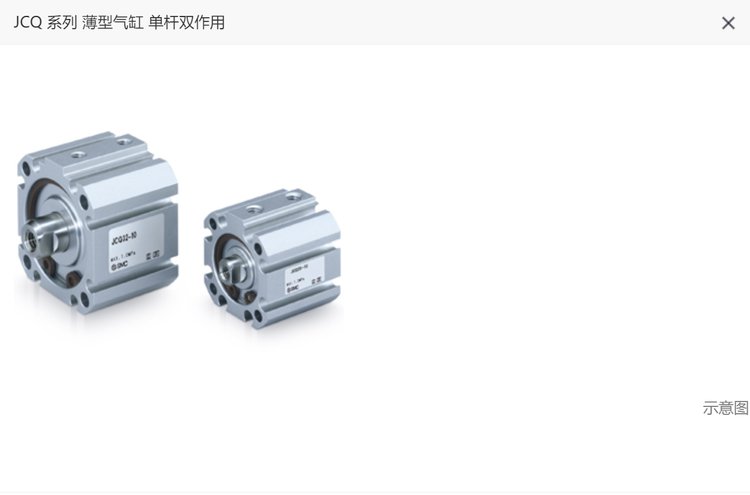

描述 JCQ 系列 薄型气缸 单杆双作用
●追加轴向脚座型、法兰型（Φ32～Φ100） [New]
●薄型 全长缩短6.5mm，宽度缩短6mm，高度缩短4mm
●重量最大减轻46%（382ｇ→204ｇ）
●体积最大减小40%
●带磁性开关（JCDQ系列：JCDQ）
字段描述 字段取值 取值描述
内置磁环 - 无内置磁环
安装形式 - 通孔(标准)
缸径 50 缸径 50mm
通口螺纹的种类 - M螺纹(Φ12~Φ40),Rc(Φ50~Φ100)
气缸行程 10 气缸行程 10mm
安装螺钉同包 - 无安装螺钉
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
字段描述 取值描述
配管口径 1/8
使用流体 空气
形式 气压式
动作方式 单杆双作用
缓冲形式 垫缓冲
杆端形状 杆端内螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M10X1.5
最低使用圧力 [MPa] 0.05 MPa
最高使用圧力 [MPa] 0.7 MPa
保证耐压力 [MPa] 1.0 MPa
环境温度 5℃～60℃
给油 不给油式
使用活塞速度 50～300 mm/s
活塞杆直径 [mm] 18 mm
理论推力 IN [N] (使用圧力 0.2 MPa) 342 N
理论推力 IN [N] (使用圧力 0.3 MPa) 513 N
理论推力 IN [N] (使用圧力 0.4 MPa) 684 N
理论推力 IN [N] (使用圧力 0.5 MPa) 855 N
理论推力 IN [N] (使用圧力 0.6 MPa) 1025 N
理论推力 IN [N] (使用圧力 0.7 MPa) 1196 N
理论推力 OUT [N] (使用圧力 0.2 MPa) 393 N
理论推力 OUT [N] (使用圧力 0.3 MPa) 589 N
理论推力 OUT [N] (使用圧力 0.4 MPa) 785 N
理论推力 OUT [N] (使用圧力 0.5 MPa) 982 N
理论推力 OUT [N] (使用圧力 0.6 MPa) 1178 N
理论推力 OUT [N] (使用圧力 0.7 MPa) 1374 N
关于我们 江西苔花科技有限公司 专业致力于气动,工控，电气行业，凭借着良好的技术力量和公司实力，致力(SMC气缸，SMC一系列产品，CKD气缸，CKD一系列产品，FESTO气缸，FESTO一系列产品)与国内外气缸，机械夹，无杆气缸，导杆气缸，阻挡气缸，气动滑台，摆动气缸，电磁阀，气动阀，机械阀，比例阀，空气处理类，精密减压阀，快速接头，气管，吸盘，传感器，缓冲器压力开关等气动元件厂商建立长期合作伙伴关系。为广大客户提供优势价格，短货期的高品质自动化产品。

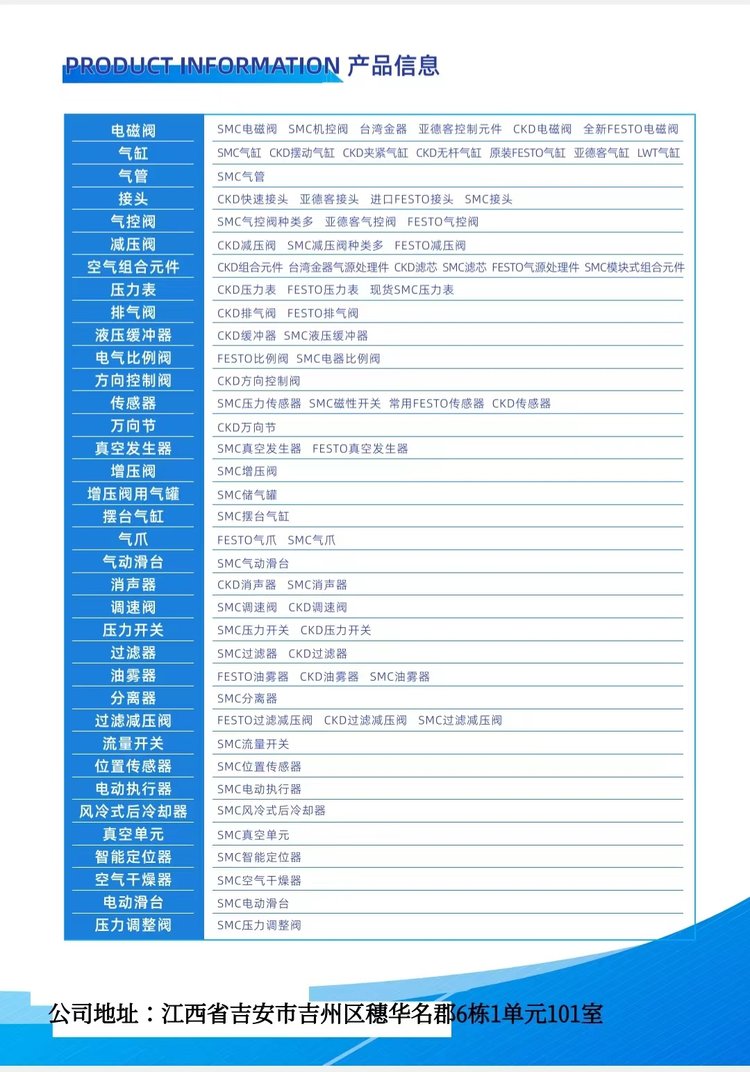

营业范围如下：品牌：FESTO CKD SMC 亚德客 西门子 施耐德 欧姆龙 诺冠等品牌气动元件
品种：气缸，接头，电磁阀，气管，压力表，静电消除器等气动元件。其他品牌有：西门子、施耐德、欧姆龙、亚德客；SMC货期短，价格好；如有需要，欢迎随时来询价哈。我们有价格优势的！电话、微信同号15707968931李
注意事项
1、请定期更换滤芯，避免滤芯破损。
● 使用2年后
● IN口与OUT口的压降大于0.1MPa。
2、请不要用于含有以下物品的环境，避免发生杯体破裂。
● 合成油、有机溶剂、化学药品、切削油、碱性溶剂、 螺纹胶等。（具体参考使用注意事项）
● 含有以上物质时，请选用金属杯体。
3、请定期排出冷凝水，避免影响过滤效果。
● 冷凝水不可超出水位线界限
● 排水不便时，请选用自动排水器
