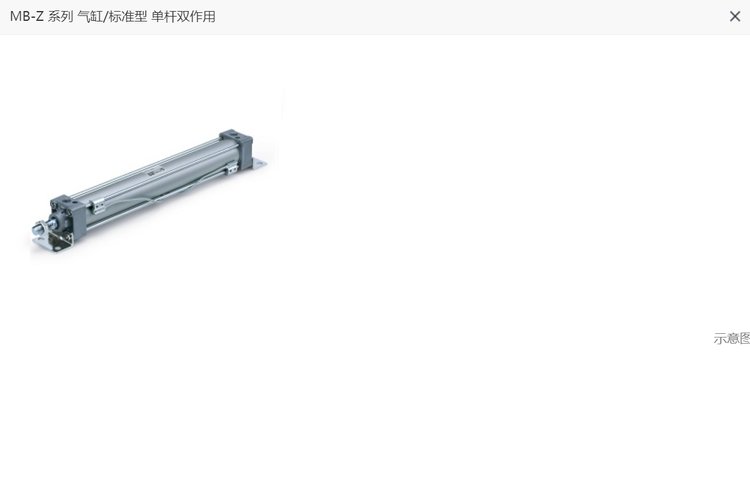

描述 MB-Z 系列 气缸/标准型 单杆双作用
●由于缸盖形状的改变，质量最大减轻10%
●设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)
●带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 B 基本型
缸径 50 缸径 50mm
通口螺纹的种类 - Rc
气缸行程 725 725
气缸追记号 - 无防护套,气缓冲
行程调整标记 - 无
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
气缸追记号2 - 无防护套,气缓冲
附件1 - 无
附件2 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
字段描述 取值描述
配管口径 1/4
形式 气压式
动作方式 单杆双作用
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M14X1.5
最低使用压力 0.05 MPa
最高使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～70℃
给油 不给油式
使用活塞速度 50～500 mm/s
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 轧辊钢
活塞杆直径 16 mm
0.2MPa理论推力IN 212 N
0.3MPa理论推力IN 318 N
0.4MPa理论推力IN 424 N
0.5MPa理论推力IN 530 N
0.6MPa理论推力IN 636 N
0.7MPa理论推力IN 742 N
0.8MPa理论推力IN 848 N
0.9MPa理论推力IN 954 N
1.0MPa理论推力IN 1060 N
0.2MPa理论推力OUT 252 N
0.3MPa理论推力OUT 378 N
0.4MPa理论推力OUT 504 N
0.5MPa理论推力OUT 630 N
0.6MPa理论推力OUT 756 N
0.7MPa理论推力OUT 882 N
0.8MPa理论推力OUT 1010 N
0.9MPa理论推力OUT 1130 N
1.0MPa理论推力OUT 1260 N
关于我们 江西苔花科技有限公司 专业致力于气动,工控，电气行业，凭借着良好的技术力量和公司实力，致力(SMC气缸，SMC一系列产品，CKD气缸，CKD一系列产品，FESTO气缸，FESTO一系列产品)与国内外气缸，机械夹，无杆气缸，导杆气缸，阻挡气缸，气动滑台，摆动气缸，电磁阀，气动阀，机械阀，比例阀，空气处理类，精密减压阀，快速接头，气管，吸盘，传感器，缓冲器压力开关等气动元件厂商建立长期合作伙伴关系。为广大客户提供优势价格，短货期的高品质自动化产品。

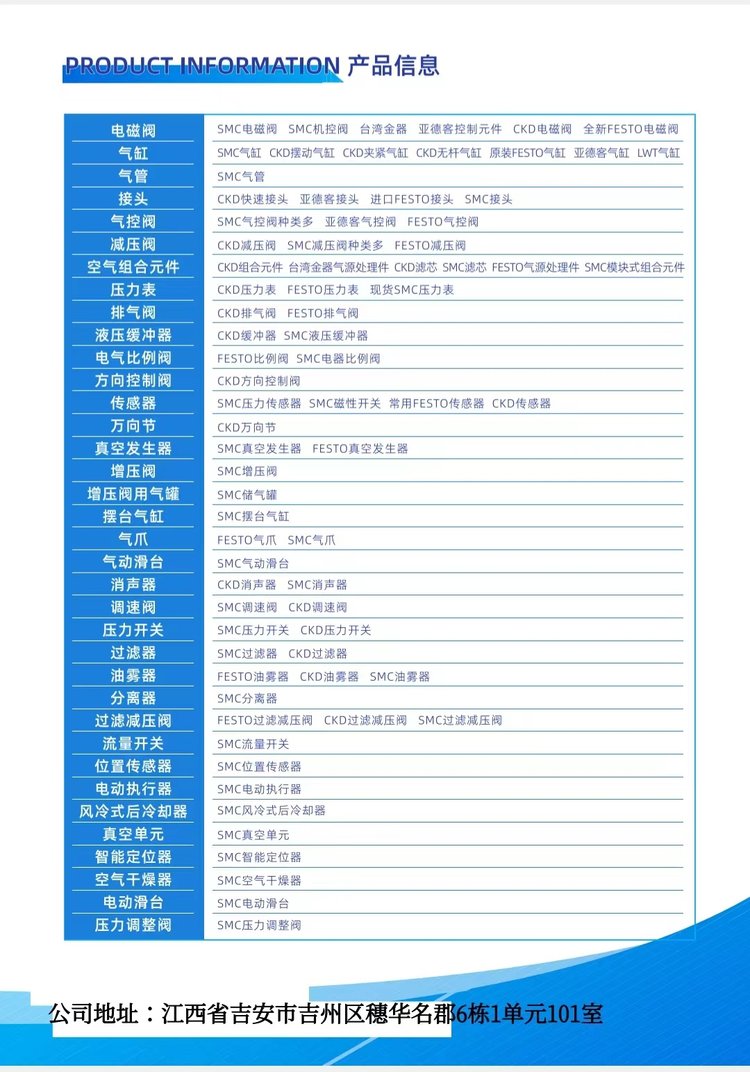

营业范围如下：品牌：FESTO CKD SMC 亚德客 西门子 施耐德 欧姆龙 诺冠等品牌气动元件
