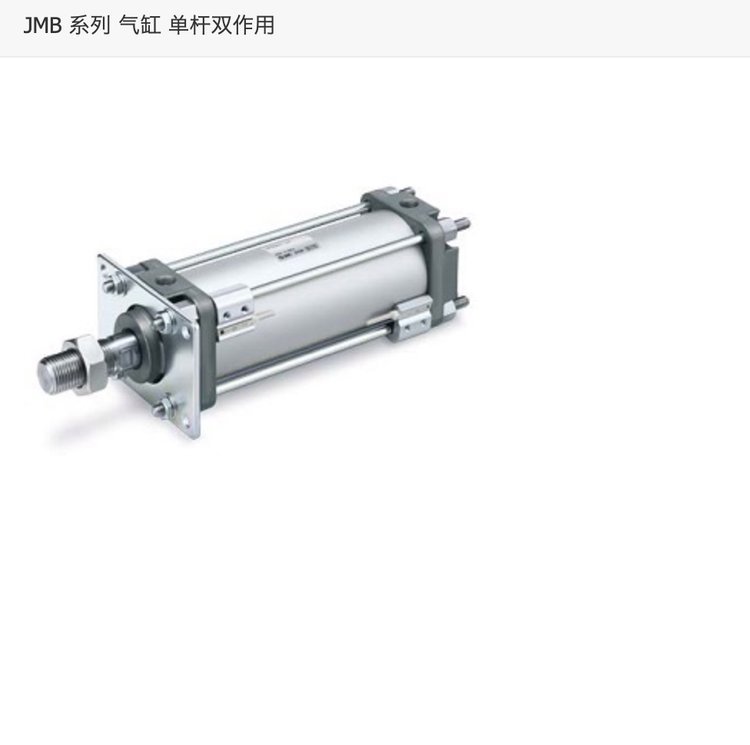

描述 JMB 系列 气缸 单杆双作用
●追加了两侧螺孔型的安装形式 [New]
●可选择中间尺寸 Φ45，Φ56，Φ67，Φ85
省空气、省空间
●全长缩短 缩短27mm
●质量最多减小36％(1.56kg→1.00kg)
●省空气 最多削减29％
可通过选择合适的尺寸，减少空气消耗量
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装形式 G 无杆侧法兰型
缸径 40 缸径 40mm
通口螺纹的种类 - Rc
气缸行程 50 气缸行程 50mm
杆端安装件 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
其他特性
字段描述 取值描述
配管口径 1/8
适用流体 空气
形式 气压式
动作方式 双作用
缓冲 气缓冲不可调+垫缓冲
杆端形状 外螺纹
杆端外螺纹尺寸 M14X1.5
最低使用圧力 [MPa] 0.05 MPa
最高使用圧力 [MPa] 0.7 MPa
保证耐压力 [MPa] 1.0 MPa
使用流体温度 最小値 [°C] 5 ℃
使用流体温度 最大値 [°C] 60 ℃
周围温度 最小值 [°C] 5 ℃
周围温度 最大值 [°C] 60 ℃
给油 不给油式
使用活塞速度 最小值 [mm/s] 50 mm/s
使用活塞速度 最大值 [mm/s] 500 mm/s
活塞杆直径 [mm] 14 mm
受压面积 IN [mm²] 1103 mm²
受压面积 OUT [mm²] 1257 mm²
