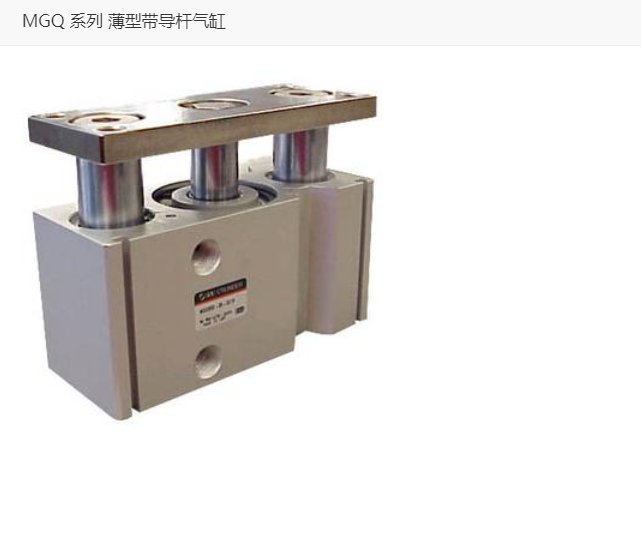

描述 MGQ 系列 薄型带导杆气缸
●实现耐横向负载·高精度杆不回转的导轨一体型气缸
●适用于输送线上的限位器升降机
字段描述 字段取值 取值描述
轴承的种类 M 滑动轴承
缸径 12 缸径 12mm
通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)
气缸行程 30 气缸行程 30mm
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
字段描述 取值描述
配管口径 (空气压通口) M5X0.8
适用流体 空气
形式 气压式
磁性开关用内置磁环 内置磁环
动作方式 双作用
缓冲 两侧垫缓冲
最低使用圧力 [MPa] 0.12 MPa
最高使用圧力 [MPa] 1.0 MPa
保证耐压力 [MPa] 1.5 MPa
使用流体温度 最小値 [°C] -10 ℃
使用流体温度 最大値 [°C] 60 ℃
周围温度 最小值 [°C] -10 ℃
周围温度 最大值 [°C] 60 ℃
给油 不给油式
使用活塞速度 最小值 [mm/s] 50 mm/s
使用活塞速度 最大值 [mm/s] 500 mm/s
活塞杆直径 [mm] 6 mm
受压面积 IN [mm²] 85 mm²
受压面积 OUT [mm²] 113 mm²
理论推力 IN [N] (使用圧力 0.2 MPa) 17 N
理论推力 IN [N] (使用圧力 0.3 MPa) 25 N
