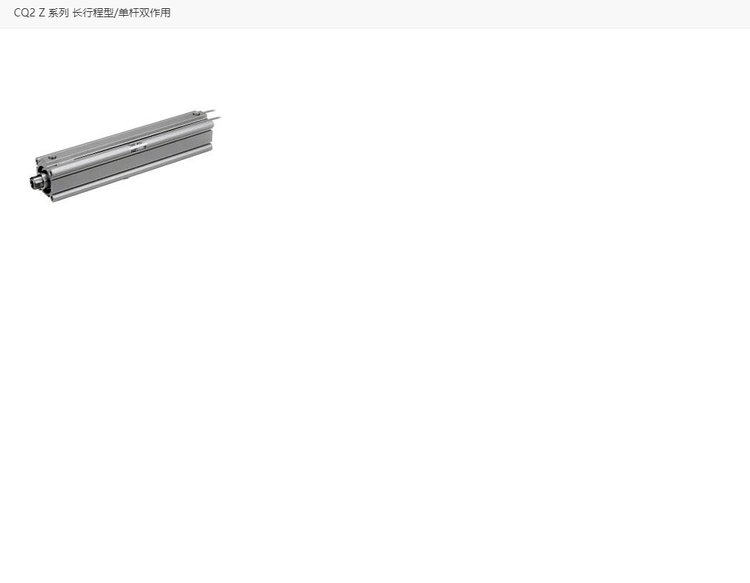

描述 CQ2 Z 系列 长行程型/单杆双作用
●节省空间气缸，薄形、装置紧凑型设计
●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
●磁性开关不突出表面
●新追加双耳环型、小型脚座型
●质量：减少5%到13%(和以前的CQ2系列相比)
●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方式 A 两端螺孔式
形式 - 气压式
缸径 63 缸径 63mm
通口螺纹的种类 - Rc/M螺纹
气缸行程 250 气缸行程 250mm
动作方式 D 双作用
缓冲 C 带缓冲垫
缸体可选项 M 杆端外螺纹
磁性开关安装槽 Z 4面
磁性开关型号 A93L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长3m, 适用电压：DC24V,AC100V
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
字段描述 取值描述
配管口径 1/4
杆端螺纹的种类 M
杆端螺纹尺寸 M18X1.5
最低使用压力 0.05 MPa
最高使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～500 mm/s
杆侧缸盖材质 铝合金
无杆侧缸盖材质 铝合金
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 聚氨酯
杆端螺母材质 碳钢
活塞杆直径 20 mm
0.3MPa理论推力IN 841 N
0.5MPa理论推力IN 1402 N
0.7MPa理论推力IN 1962 N
0.3MPa理论推力OUT 935 N
0.5MPa理论推力OUT 1559 N
0.7MPa理论推力OUT 2182 N
注意事项
关于中间行程气缸
● XB10：用专用缸体来对应指定行程。
例：CQ2B32-57DZ-XB10（使用57行程的专用缸筒）
● XB10A：在比指定行程长的缸筒（55,60,65,70,80,85,90,95）中加装隔板来对应。
例：CQ2B32-57DZ-XB10A（在60行程的专用缸筒中加装3mm的隔板）
● 标准型号中的中间行程：在比指定行程长的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加装隔板来对应。
例：CQ2B32-57DZ（在75行程的专用缸筒中加装18mm的隔板）
同样的中间行程，根据中间行程类型的不同，气缸尺寸也会不同。实际选型时请注意。
