氟金云母微晶玻璃
原创 江苏秋正新材料 江苏秋正新材料 2025年08月18日 17:05 江苏

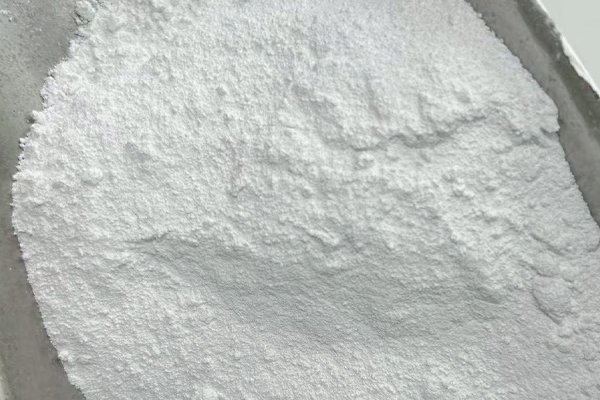

给大家介绍一款江苏秋正新材研发出来的一款微晶玻璃：氟金云母微晶玻璃（Fluorophlogopite Glass-Ceramic Powder）。这种微晶玻璃通过纤维状互锁云母晶体结构，实现了物理性能（高强、绝缘、耐热）与化学性能（耐蚀、稳定）的协同提升，尤其适用于军工绝缘、精密仪器等极端环境。目前我们接受定制研磨粒径。
氟金云母的化学式为KMg₃(AlSi₃O₁₀)F₂，其层状结构由硅氧四面体双层通过K⁺离子连接。在特定热处理条件下，能够通过析晶过程形成纤维状微晶互锁的云母晶体结构。在微晶玻璃基体中，这种层状结构可通过热处理进一步优化，使微晶以纤维状形态交织互锁，保持稳定的耐热性能的同时，增强了材料的力学性能与断裂韧性。
密度
2.5–3.0g/cm³，典型值为2.6g/cm³。这一密度介于普通玻璃（2.5g/cm³）与陶瓷（3.0–4.0g/cm³）之间，兼具轻量化与高强度特性。
硬度
显微硬度：3.95–4.5GPa，相当于莫氏硬度4–5级。
纳米压痕硬度：约15–20GPa，反映其抵抗局部变形的能力。
晶体结构
晶胞参数：单斜晶系，与金云母类似（a=0.531nm，b=0.920nm，c=1.031nm，β=99°54'），但氟金云母因F⁻取代OH⁻，晶胞略有收缩。
主晶相：氟金云母（KMg₃AlSi₃O₁₀F₂）占比60%–80%，其余为玻璃相。
1.静态力学性能
抗弯强度：
四点抗弯强度：97.2MPa（晶化温度1086°C）；
常规抗弯强度：108–228MPa，部分研究通过ZrO₂改性可达228MPa。
抗压强度：508MPa，是抗弯强度的4–5倍，体现其脆性材料特性。
断裂韧性：1.53–1.85MPa・m¹/²，显著高于普通玻璃（0.7–1.0MPa・m¹/²）。
2.动态力学性能
动态抗压强度：随应变率增加显著提升，如应变率300s⁻¹时达650MPa。
弹性模量：43–54.3GPa（应变率50–300s⁻¹），表现出中等刚度。
3.冲击性能
冲击韧性：>2.56kJ/m²，优于多数陶瓷材料，得益于互锁结构对裂纹扩展的抑制。
1.热膨胀系数
线性热膨胀系数：72×10⁻⁷/°C（-50°C至200°C平均值），略高于石英玻璃（5×10⁻⁷/°C），但远低于普通玻璃（90×10⁻⁷/°C）。
高温稳定性：可承受1100°C瞬时高温，长期使用温度≤800°C。
2.热导率
常温热导率：1.71W/m・K，在陶瓷中属于中等水平，适合需兼顾隔热与散热的场景。
1.体积电阻率
常温（25°C）：1.08×10¹⁶Ω・cm，高温下逐渐降低，如200°C时1.5×10¹²Ω・cm，500°C时1.1×10⁹Ω・cm。
高温体电阻率：3.9×10¹⁵Ω・cm（常温）→1.6×10¹²Ω・cm（500°C），满足高温绝缘需求。
2.介电性能
介电常数（εᵣ）：6–7（1MHz），低于普通玻璃（7–9），适合高频电路应用。
介电损耗（tanδ）：(1–4)×10⁻⁴，远低于普通玻璃（1×10⁻²），体现低信号衰减特性。
3.击穿强度
直流击穿强度：>40kV/mm（1mm厚试样），优于多数绝缘材料。
1.耐腐蚀性
酸腐蚀：5%HCl（95°C，24小时）：0.26mg/cm²；5%HF（95°C，24小时）：83mg/cm²，显示其耐非氢氟酸侵蚀能力突出。
碱腐蚀：5%NaOH（95°C，24小时）：0.85mg/cm²，优于多数硅酸盐材料。
2.生物相容性
可通过离子释放（如Ca²⁺、Mg²⁺）促进骨细胞黏附，适合生物医学植入体。
1.切削性能
可使用硬质合金刀具进行车削、钻孔，加工表面粗糙度Ra≤1.6μm。
加工时切削力约为铝合金的1/3，刀具寿命可达金属加工的5–10倍。
2.表面精度
精密加工后尺寸公差≤±0.05mm，平面度≤0.02mm/100mm。
高温绝缘：
需满足1100°C下体积电阻率>10⁹Ω・cm（对应500°C数据）和热导率<2W/m・K，适用于航天器电缆绝缘套、发动机舱内传感器绝缘支架等。
精密光学：
要求热膨胀系数≤80×10⁻⁷/°C和表面粗糙度Ra≤0.8μm，可用于红外透镜支撑结构、光学玻璃、半导体晶圆的精密成型等。
生物医学：
1.骨植入体与修复材料
核心需求：生物相容性（无细胞毒性）、力学匹配骨组织（抗弯强度≈100MPa）、耐体液腐蚀。
材料匹配：粉体可烧结成人工骨支架，或者人工关节涂层，通过释放Mg²⁺促进骨整合，耐体液腐蚀率<0.1mg/cm²/天（模拟体液测试），适合骨科植入。
2.医疗设备部件
核心需求：耐消毒高温（134°C蒸汽灭菌）、易清洁（表面光滑）、绝缘。
材料匹配：可加工成手术器械手柄、MRI设备绝缘支架，高温下性能稳定，无析出物污染。
