磁特性表
材料牌号 | 剩余磁感应强度 | 磁感应矫顽力 | 内禀矫顽力 | **磁能积 | 材料 | 主要应用 | |
等方性 | JPM-1A | 200～235mT | 135～160kA/m | 210～250kA/m | 7.1～9.0kJ/m3 | BaO·6Fe2O3 | 微电机 |
2000～2350Gs | 1697～2011Oe | 2640～3143Oe | 0.9～1.1MGOe | ||||
干式异方性 | JPM-2A | 340～360mT | 215～240kA/m | 235～270kA/m | 21～24kJ/m3 | SrO·6Fe2O3 | 家用电器 |
3400～3600Gs | 2703～3017Oe | 2954～3394Oe | 2.6～3.0MGOe | ||||
JPM-2C | 350～380mT | 228～252kA/m | 235～265kA/m | 24～28kJ/m3 | SrO·6Fe2O3 | ||
3500～3800Gs | 2866～3168Oe | 2954～3331Oe | 3.0～3.5MGOe | ||||
JPM-2D | 365～395mT | 230～260kA/m | 235～275kA/m | 26～30kJ/m3 | SrO·6Fe2O3 | ||
3650～3950Gs | 2891～3268Oe | 2954～3457Oe | 3.3～3.8MGOe | ||||
JPM-2E | 375～400mT | 250～274kA/m | 260～285kA/m | 27～31kJ/m3 | SrO·6Fe2O3 | ||
3750～4000Gs | 3143～3444Oe | 3268～3582Oe | 3.4～3.9MGOe | ||||
湿式异方性 | JPM-3 | 330～360mT | 230～260kA/m | 235～270kA/m | 21～25kJ/m3 | SrO·6Fe2O3 | 电动工具 |
3300～3600Gs | 2891～3268Oe | 2954～3394Oe | 2.6～3.1MGOe | ||||
JPM-4A | 375～400mT | 250～274kA/m | 260～285kA/m | 27～31kJ/m3 | SrO·6Fe2O3 | ||
3750～4000Gs | 3143～3444Oe | 3268～3582Oe | 3.4～3.9MGOe | ||||
JPM-4B | 385～405mT | 220～250kA/m | 230～260kA/m | 29～31.8kJ/m3 | SrO·6Fe2O3 | ||
3850～4050Gs | 2765～3143Oe | 2891～3268Oe | 3.6～4.0MGOe | ||||
JPM-5A | 360～380mT | 260～285kA/m | 310～335kA/m | 25～29kJ/m3 | SrO·6Fe2O3 | ||
3600～3800Gs | 3268～3582Oe | 3897～4211Oe | 3.1～3.6MGOe | ||||
JPM-5B | 330～360mT | 260～285kA/m | 330～360kA/m | 24～27kJ/m3 | SrO·6Fe2O3 | ||
3300～3600Gs | 3268～3582Oe | 4148～4525Oe | 3.0～3.4MGOe | ||||
JPM-5X | 400～420mT | 240～270kA/m | 250～275kA/m | 30～34kJ/㎡ | SrO·6Fe2O3 | ||
4000～4200Gs | 3017～3394Oe | 3142～3457Oe | 3.8～4.3MGOe | ||||
JPM-5XH | 395～415mT | 265～285kA/m | 270～290kA/m | 31～34kJ/m3 | SrO·6Fe2O3 | ||
3950～4150Gs | 3331～3582Oe | 3394～3645Oe | 3.9～4.3MGOe | ||||
JPM-5N | 420～440mT | 215～240kA/m | 218～245kA/m | 33～37kJ/m3 | SrO·6Fe2O3 | ||
4200～4400Gs | 2703～3017Oe | 2740～3080Oe | 4.1～4.6MGOe | ||||
JPM-5H | 380～400mT | 275～300kA/m | 300～330kA/m | 27～32kJ/m3 | SrO·6Fe2O3 | ||
3800～4000Gs | 3457～3771Oe | 3771～4148Oe | 3.4～4.0MGOe | ||||
JPM-5E | 350～375mT | 265～295kA/m | 355～380kA/m | 24～27kJ/m3 | SrO·6Fe2O3 | ||
3500～3750Gs | 3331～3708Oe | 4462～4777Oe | 3.0～3.4MGOe | ||||
JPM-6 X | 405～425mT | 270～295kA/m | 280～305kA/m | 31～35kJ/m3 | SrO·6Fe2O3 | ||
4050～4250Gs | 3394～3708Oe | 3519～3833Oe | 3.9～4.4MGOe | ||||
JPM-6 E | 370～390mT | 278.6～302.4kA/m | 382～405.8kA/m | 25.9～29.1kJ/m3 | SrO·6Fe2O3 | ||
3700～3900Gs | 3502～3801 Oe | 4802～5101Oe | 3.3～3.7MGOe | ||||
JPM-6 B | 410～430mT | 291.1～314.9kA/m | 306.1～329.9kA/m | 31.8～35kJ/m3 | SrO·6Fe2O3 | ||
4100～4300Gs | 3659～3958Oe | 3848～4147Oe | 4.0～4.4MGOe | ||||
JPM-6 H | 390～410mT | 290.5～314.3kA/m | 346.2～370kA/m | 28.7～31.9kJ/m3 | SrO·6Fe2O3 | ||
3900～4100Gs | 3652～3951Oe | 4352～4651Oe | 3.6～4.0MGOe | ||||
JPM-6 N | 430～450mT | 246.7～270.5kA/m | 250.7～274.5kA/m | 35.1～38.3kJ/m3 | SrO·6Fe2O3 | ||
4300～4500Gs | 3101～3400Oe | 3151～3450Oe | 4.4～4.8MGOe | ||||
JPM-7BE | 410～430mT | 302～324kA/m | 382～405.8kA/m | 33.0～36.2kJ/m3 | SrO·6Fe2O3 | ||
4100～4300Gs | 3795～4072Oe | 4800～5099Oe | 4.15～4.55MGOe | ||||
JPM-7NH | 430～450mT | 316～340kA/m | 340～366kA/m | 35.4～38.6kJ/m3 | SrO·6Fe2O3 | ||
4300～4500Gs | 3971～4273Oe | 4273～4599Oe | 4.45～4.85MGOe | ||||
JPM-7X | 440～460mT | 260～284kA/m | 270～294kA/m | 37.2～39.4kJ/m3 | SrO·6Fe2O3 | ||
4400～4600Gs | 3268～3569Oe | 3393～3695Oe | 4.67～4.95MGOe | ||||
JPM-8G | 440～460mT | 314.3～354.1kA/m | 382～429.7kA/m | 36.6～39.8kJ/m3 | SrO·6Fe2O3 | ||
4400～4600Gs | 3950～4450Oe | 4800～5400Oe | 4.6～5.0MGOe | ||||
注：采用Ф25×6样品进行测试
其他物理特性
居里点 | 比热 | 电阻 | 烧结密度 | 工作点温度系数 | T抗弯强度 | 热膨胀系数 | ||
单位 | ℃ | cal/g.℃ | Ω.m | g/cm3 | %/℃ | kgf/mm2 | c//* | c┴* |
数值 | 450～460 | 0.15～0.2 | >104 | 4.7～5.1 | -0.2 | 5～10 | 14～15×10-6 | 9～10×10-6 |
*C//：平行于取向方向
*C┴: 垂直于取向方向
尺寸

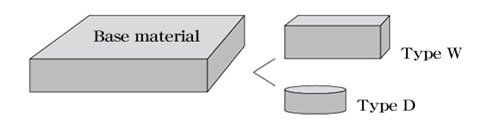

对于切割产品，我们可以将基材切割成磁铁用户所需的尺寸。
"1.基材的**尺寸为150×100×25.4（mm）。
2.基材可以切割成W型或D型。"

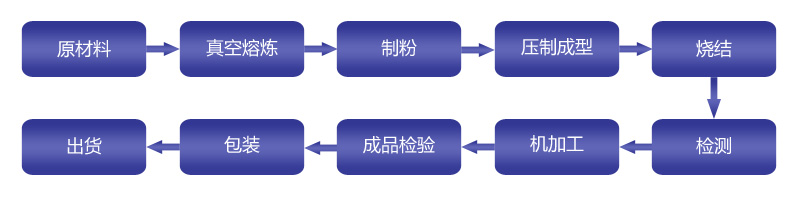

工艺流程图
产品优势
品质控制

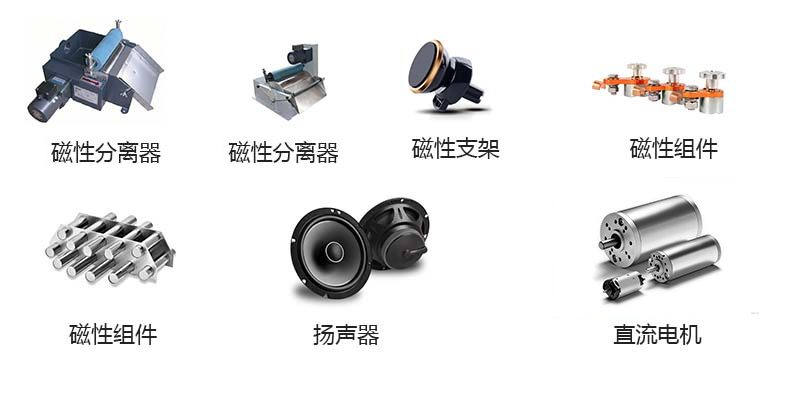

产品应用
