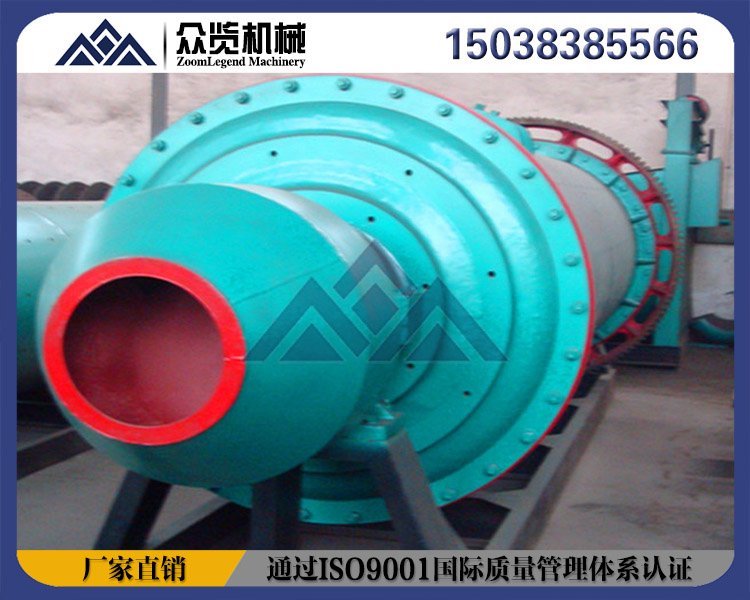

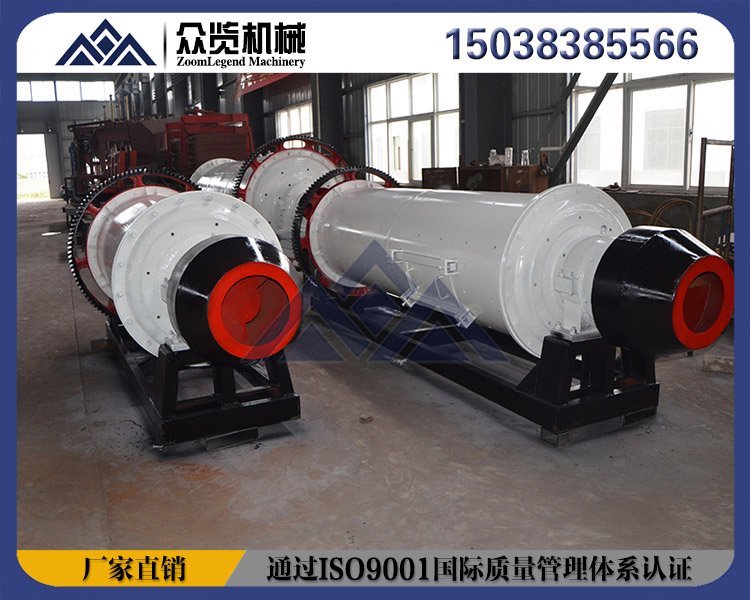

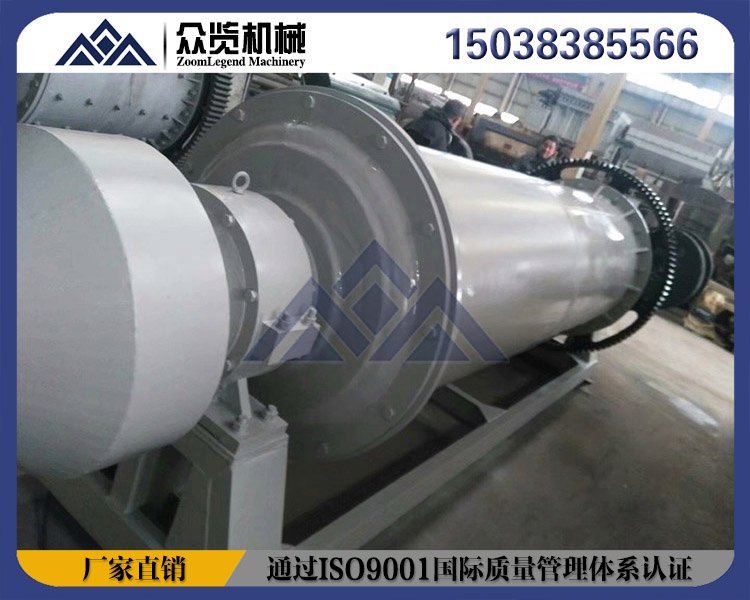

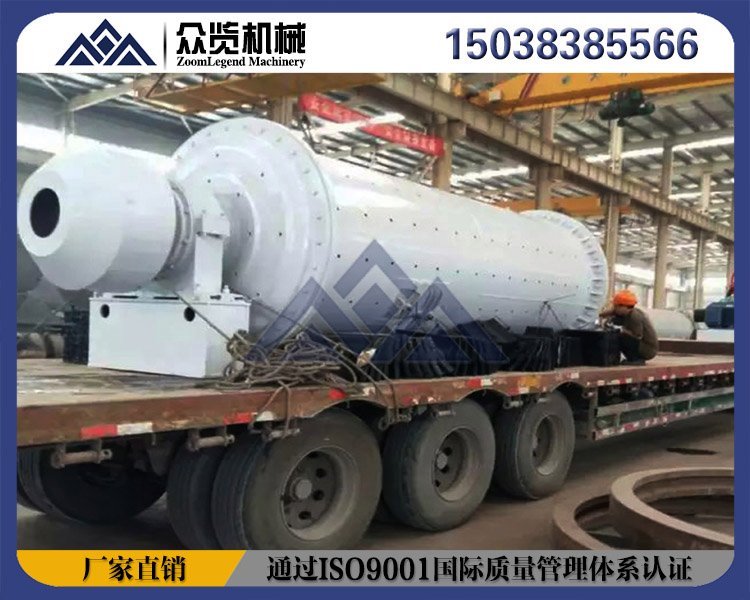

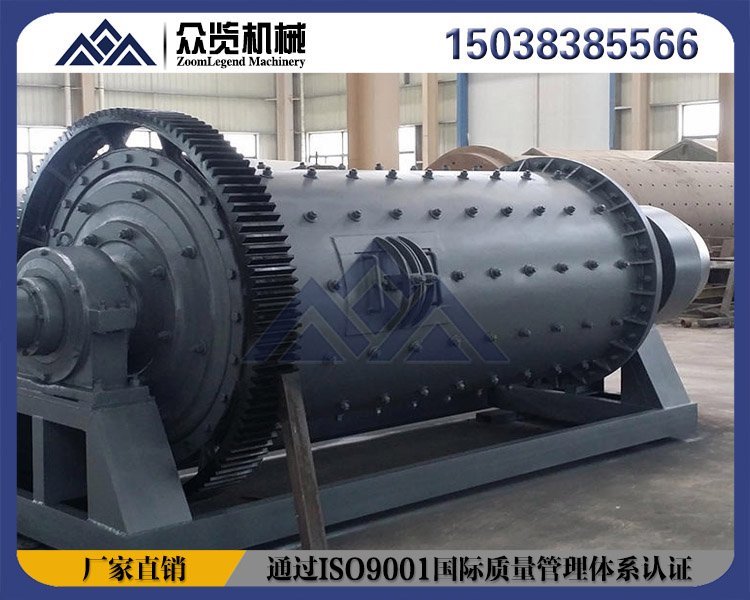

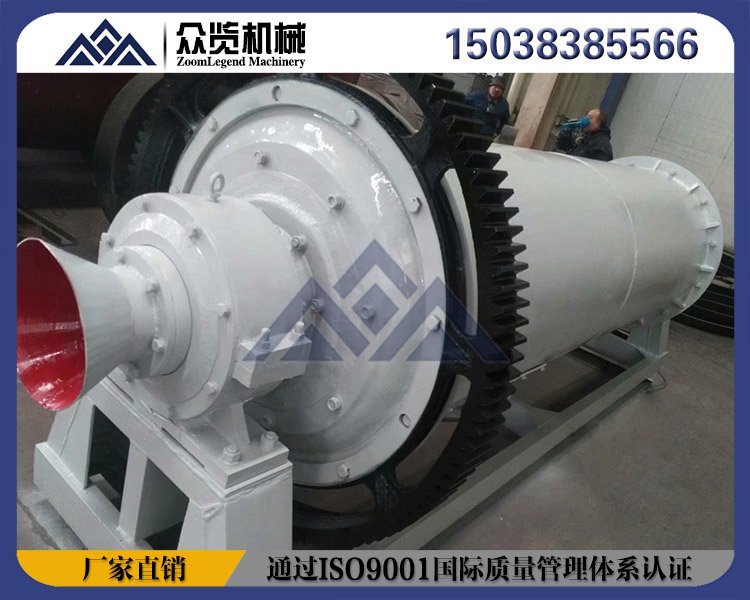

干式格子型铁矿石球磨机产品简介
干式格子型铁矿石球磨机主要用于对物料进行粉研磨，阿坝州氧化钴矿石球磨机新品球磨机同时兼具两种作业方式，不仅能够干法作业，也可以进行湿法作业，此外，对于某些有特殊需要的物料还可以烘干和粉磨同步进行，粉磨的同时还能够对物料的混合和搅拌产生均化作用。可以广泛应用于水泥，矿石选矿，新型建筑材料、耐火材料、化工、以及玻璃陶瓷等生产行业，球磨机是用来选矿作业的关键设备，按照体积大小可以分为大型、中型、小型三种类型。一般长度小于等于2米的球磨机我们称为小型球磨机，可以将物料粒度研磨至0.075mm以下的小型球磨机就是我们所需要的小型超细球磨机。对各种矿石和其它可磨性物料进行干式或湿式粉磨。
干式格子型铁矿石球磨机性能优势
球磨机通常用来加工非金属矿石，干式制粉作业，其细度可达1000目以上。而球磨机可以用来加工金属矿和非金属矿，干湿均可加工。
1、干式格子型铁矿石球磨机零部件耐用寿命长：白灰球磨机变位齿轮结构有效提高了齿轮的耐磨损和抗胶合的优势，使得轮齿的抗弯强度提高一倍以上；直径加粗的轴承中空轴可提高轴承工作效率，延长其使用寿命。
2、氧化钴矿石球磨机衬板材料作用大：白灰球磨机衬板材质不同于普通球磨机的锰钢材质衬板，它采用橡胶材质，利用橡胶的良好耐磨性以及缓冲作用好等优势，明显扭转了钢球对筒体强力冲击易坏的劣势，降低了球磨机工作噪音，改变了作业环境。
3、干式格子型铁矿石球磨机系统研磨节能省时更经济：该系列白灰球磨机针对性强，在对物料的研磨能力上明显优于传统球磨机，在相同时间内该系列白灰球磨机粉磨出来的白灰等物料不仅产量高，成品粉质量也高，有利于白灰等物料进行后续工艺，因此销路广，给企业能够带来非常可观的经济效益。
干式格子型铁矿石球磨机工作原理
干式格子型铁矿石球磨机都是物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。
干式格子型铁矿石球磨机技术参数
| 产品规格（m） | 生产能力(t/h) | 磨机形式 | 传动形式 | 功率(kw) | 减速机型号 | 重量(t) |
| Φ1.5×5.7 | 2-4 | 开流 | 边缘 | 130 | ZD40 | 24.7 |
| Φ1.83×7.0 | 4-7 | 开流 | 边缘 | 210 | ZD60 | 36 |
| Φ2.2×7.0 | 8-9 | 开流 | 边缘 | 380 | ZD70 | 54 |
| Φ2.2×7.5 | 10-11 | 开流 | 边缘 | 380 | ZD70 | 63 |
| Φ2.2×8.0 | 10-12 | 开流 | 边缘 | 380 | ZD70 | 65 |
| Φ2.2×9.5 | 14-16 | 开流 | 边缘 | 475 | ZD70 | 70 |
| Φ2.4×10.0 | 16-19 | 开流 | 边缘 | 630 | JR75 | 94.5 |
| Φ2.4×11.0 | 19-21 | 开流 | 边缘 | 630 | RZD80 | 99.2 |
| Φ2.4×13.0 | 21-23 | 开流 | 边缘 | 800 | MBY710 | 115.2 |
| Φ2.6×13.0 | 28-32 | 开流 | 边缘 | 1000 | MBY800 | 148 |
| Φ2.6×13.0 | 28-32 | 开流 | 中心 | 1000 | MFY100 | 101.73 |
| Φ3.0×12.0 | 32-35 | 开流 | 边缘 | 1250 | MBY900 | 168.6 |
| Φ3.0×13.0 | 34-37 | 开流 | 边缘 | 1400 | MBY900 | 172.26 |
| Φ3.2×13.0 | 45-50 | 开流 | 边缘 | 1600 | MBY1000 | 196.26 |
| Φ3.8×13.0 | 60-62 | 开流 | 中心 | 2500 | MFY250 | 204 |
| Φ4.2×13.0 | 85-87 | 开流 | 中心 | 3530 | JQS3550 | 254 |
干式格子型铁矿石球磨机结构组成
干式格子型铁矿石球磨机主要由进料部、主轴承、筒体部、传动部（大小齿轮装置）、出料部（圆筒筛）、基础部、主电机、液力耦合器、慢速传动装置、联轴器、顶起装置及润滑、电控等部分组成。球磨机主要用于混合和研磨材料，产品细度均匀，省电。 它可以是干的或潮湿的。 采用节能设计，运行平稳，完全封闭。
1、干式格子型铁矿石球磨机筒体部：筒体部是球磨机的主要部件，由两端的端盖和中间的筒体组成。为防止端盖和筒体的过快磨损，内部装有衬板，筒体衬板铸成阶梯形断面，端部衬板有提升条，衬板用螺栓固定。
2、干式格子型铁矿石球磨机主轴承：采用动静压滑动轴承。其为一种既有动压润滑又有静压浮升作用的轴承，在磨机启动前及停磨时，向轴承内供高压油，此时静压起作用。
3、干式格子型铁矿石球磨机传动部：传动部包括大齿轮、小齿轮轴组（龆轮装置）、齿轮罩等部件。大小齿轮均采用合金钢制造，采用直齿传动，易调整，工作平稳、冲击小、寿命长。
4、氧化钴矿石球磨机地基部：地基部标出各部件地脚螺栓的相对位置、基面标高、各部分的负荷。包括白灰球磨机地脚螺栓及相关的埋设件。
5、氧化钴矿石球磨机慢速传动装置：慢速传动装置由电机、行星减速机等组成，自带安装底板。该装置用于磨机检修及更换衬板用，当停机超过4小时时，筒体内的物料有可能结块，在再次启动磨机前用慢速传动装置盘车，达到松动物料的目的。
6、氧化钴矿石球磨机顶起装置：顶起装置由手动螺旋千斤顶和托架等组成。在白灰球磨机检修时，将顶起装置安装在筒体下面，将筒体顶起，方便检查和维修主轴承轴瓦。
