一、设备名称、型号：MBF22-10N型中温气氛箱式炉
二、技术指标与基本配置
2.1 额定温度：850℃；
2.2 **温度：1000℃；

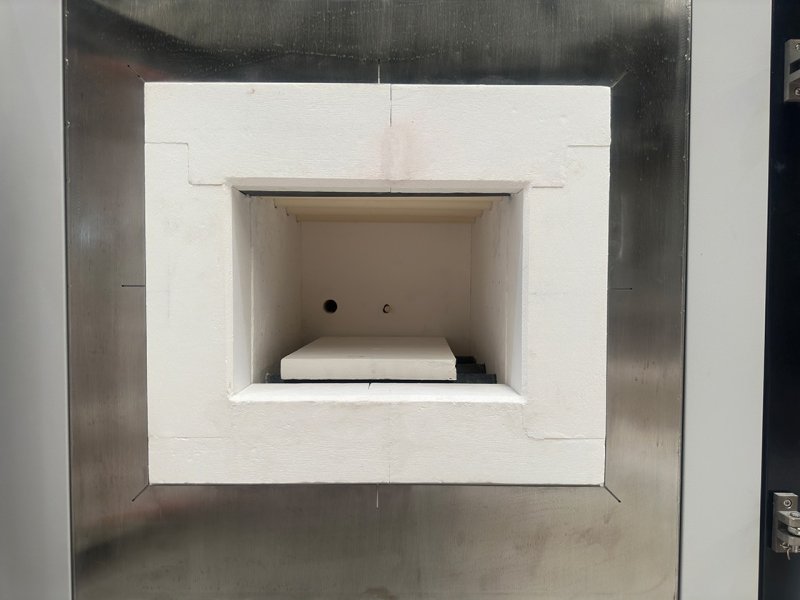

2.3 有效尺寸：330mm×200mm×330mm（W×H×D）；
2.4 匣钵规格：330mm×100mm×330mm（W×H×D）；
2.5 承载方式：SiC辊棒支撑匣钵，双层、纵向双列摆放；
2.6 加热元件：陶瓷管内穿硅碳棒；
2.7 热偶类型：N分度；
2.8 控温点数：1点；

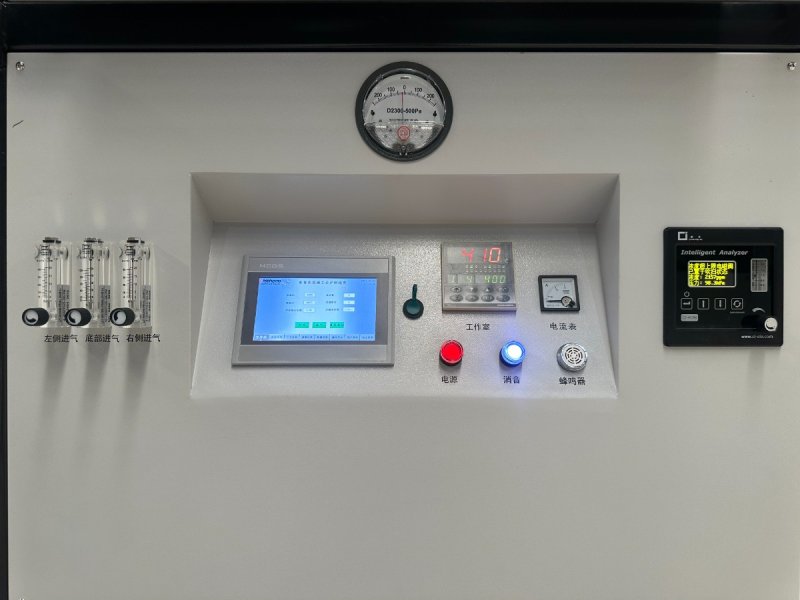

2.9 控温方式：进口温控仪，控温精度±1℃，具有PID参数自整定功能；
2.10 炉温均匀度：±3℃（恒温850℃带钵空炉测试，每钵中心放置一个测温环）；
2.11 烧结气氛：氮气；
2.12 氧含量：优于20ppm+气源氧含量；
2.13 氧检测：配置一台微氧氧分仪，实时监测炉膛内氧含量；
2.14 压力检测：压差表实时显示炉内压力；
2.15 排气方式：炉膛顶部设计有排气烟囱，可手动调节排气大小；
2.16 程序步数：4×16步；
2.17 **加热功率：12kW；
2.18 升温速率：≤5℃/min；
2.19 炉体表面温升：≤40℃；
2.20 报警保护：加热和炉门开关动作互锁，超温、断偶、低气压声光报警；
2.21 外形参考尺寸：1300mm×1900mm×1160mm（W×H×D，不含烟囱），具体尺寸以实际产品为准。
三、设备正常运行条件
3.1环境条件：温度0～40℃，湿度≤80％RH，无腐蚀性气体，无强烈气流扰动；
3.2通风系统：非接触式接入用户抽气系统，抽排能力大于10m3/h；
3.3气源条件：高纯氮气（99.999%）/洁净无油压缩空气，进气压力0.2～0.4MPa，耗气量2～5m3/h；
3.4动力条件：容量大于16kVA，3相5线，电压220/380V，频率50Hz。火线：黄色、绿色、红色，零线：蓝色，地线：黄绿色；
3.5安装场地：2000mm×2000mm×3000mm（D×W×H），安装面积大于4m2。
