加热炉是实验室中必不可少的设备之一
但是有不少朋友
不知道如何合理使用硅钼棒
从而导致设备使用寿命缩短
今天，小编就带大家简单认识一下硅钼棒吧

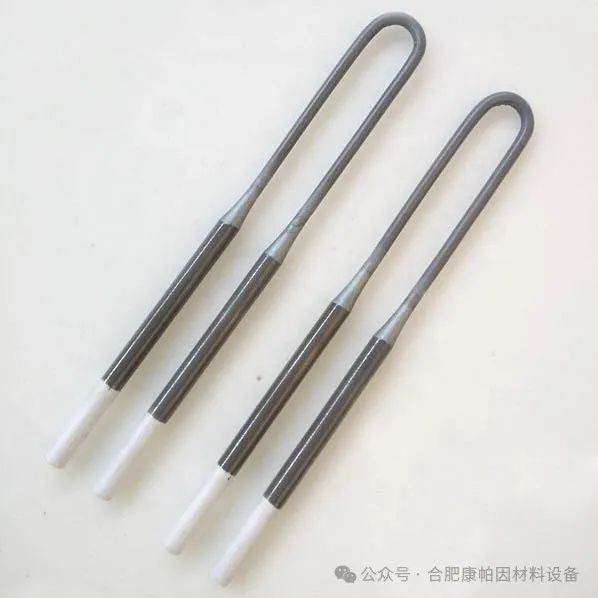

“既要风度，也要温度”的硅钼棒
1.气氛适应性:硅钼棒适宜在空气、中性气氛中使用。还原性气氛会破坏保护层，而氯和硫的蒸汽对元件有直接损害。
2.温度范围限制:硅钼棒加热元件不应使1.用在400°C至700°C的温度范围内，因为在此温度范围内，元件会发生低温氧化，导致元件损坏。
3.避免频繁低于800°C使用:电炉反复加热冷却会导致硅钼棒频繁膨胀收缩，导致一些二氧化硅保护膜脱落，因此不应频繁低于800°C使用。
4.二氧化硅保护膜的再生:在氢气氛围中使用后，硅钼棒表面的二氧化硅保护膜应在空气氛围中加热至1500°C一小时以重新生成。

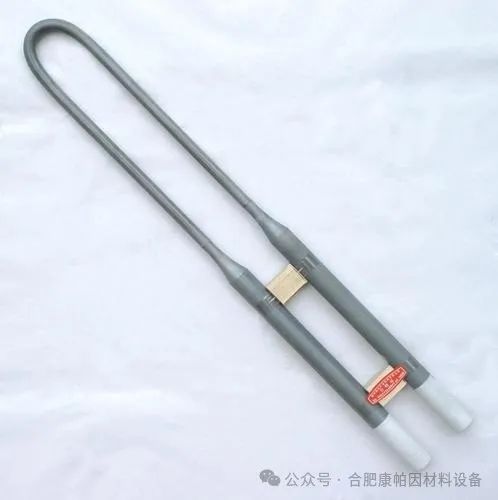

硅钼棒使用的注意事项
使用低电压启动
硅钼棒初次使用时电阻会随着温度的升高而急剧增加，因此建议使用低电压启动，启动电流为正常工作电压的25%-30%，不得超过300A，15分钟后使用正常工作电压
连续使用
硅钼棒在升温过程中会在其表面形成一层二氧化硅保护膜以防止进一步氧化。因此，建议硅钼棒能够连续使用，以保持其使用寿命。
控制热端距离
硅钼棒的热端离窑炉的炉墙应保持一定距离，以避免损坏炉墙或造成硅钼棒断裂
接线端夹具要卡紧
硅钼棒的接线端夹具部分应尽量卡紧，以确保与冷端喷铝部分充分接触，避免打火现象。
经常检查夹具和导线
应经常检查夹具是否夹紧，导线是否松动，以防止部件损坏或其他安全隐患。
