直线振动筛分机 焦炭颗粒筛选机 焦炭块振动筛选机
焦炭振动筛将被筛分物料通过进料口均匀的进入直线筛，通过各不同层次筛网筛分多种规格的筛上物、筛下物，又从不同的出料口排出，达到筛分目的。直线振动筛依靠振动电机作为振动源，使筛网上的所筛物料在被抛起的同时向前做直线运动。其特点具有产量高、能耗低、结构简单、易维修、全封闭结构、无粉尘溢散、自动排料等，适用于流水线作业。
焦炭振动筛筛分原理：
直线筛使用振动电机作为振动源，采用双振动电机驱动，当两台振动电机做同步、反缶旋转时，振动电机偏心块所产生的激振力在平行于振动电机轴线的方向相互抵消，在垂直于振动电机轴线的方向重叠为一合力，因此振动筛机的运行轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力下，物料在筛面上被抛起跳跃式向前做直线运动，通过各不同层次筛网筛分多种规格的筛上物、筛下物，又从不同的出料口排出，流入料仓或盛料筒，从而达到对物料进行筛分的目的。
一、用途和使用范围
WQZDS-520型单层振动筛是我公司技术人员根据广大用户要求设计制造的一款新型环保物料筛分振动筛，具有结构合理紧凑，外型美观大方，操作使用简便，故障率低，工作效率高等优点，深受用户好评。筛体不锈钢制造出料更顺畅，不污染物料。广泛应用于煤炭、电力、矿山、新材料、能源、商检和高校等行业和部门。
二、主要技术参数：
材质：不锈钢
筛板面积：1000X600mm
筛 孔：5x5mm（可根据需要调换）
筛 框 高：150mm
筛体材质：不锈钢
功 率：0.12KW
外形尺寸：1550x900x1260mm
出料口距地面高：约300mm
重 量 约：240kg.
制造商：鹤壁市伟琴仪器仪表有限公司
三、结构概述

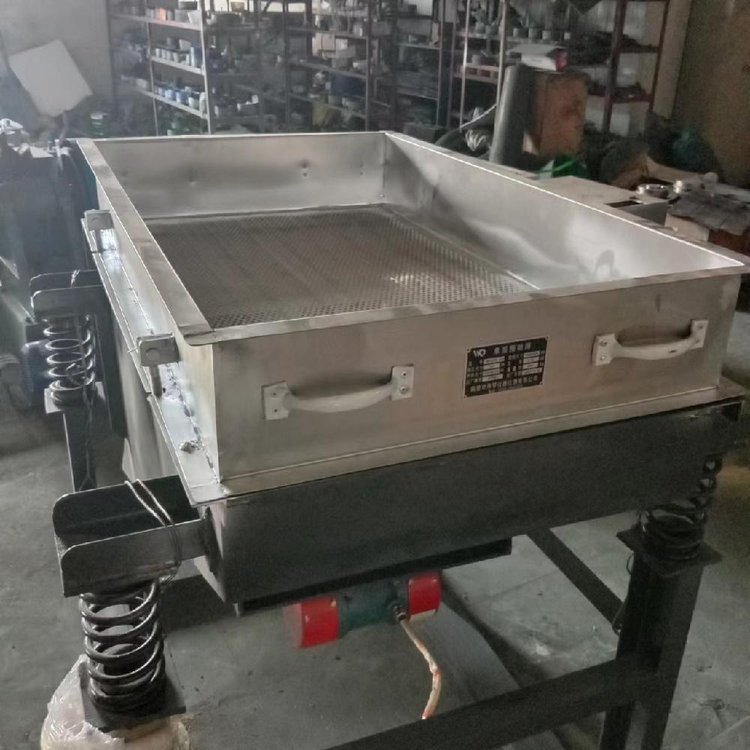

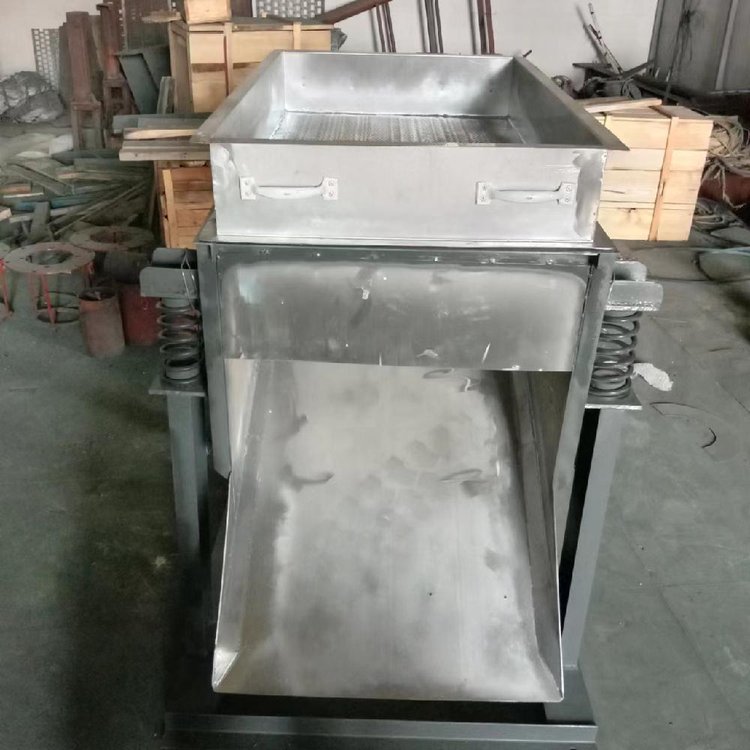

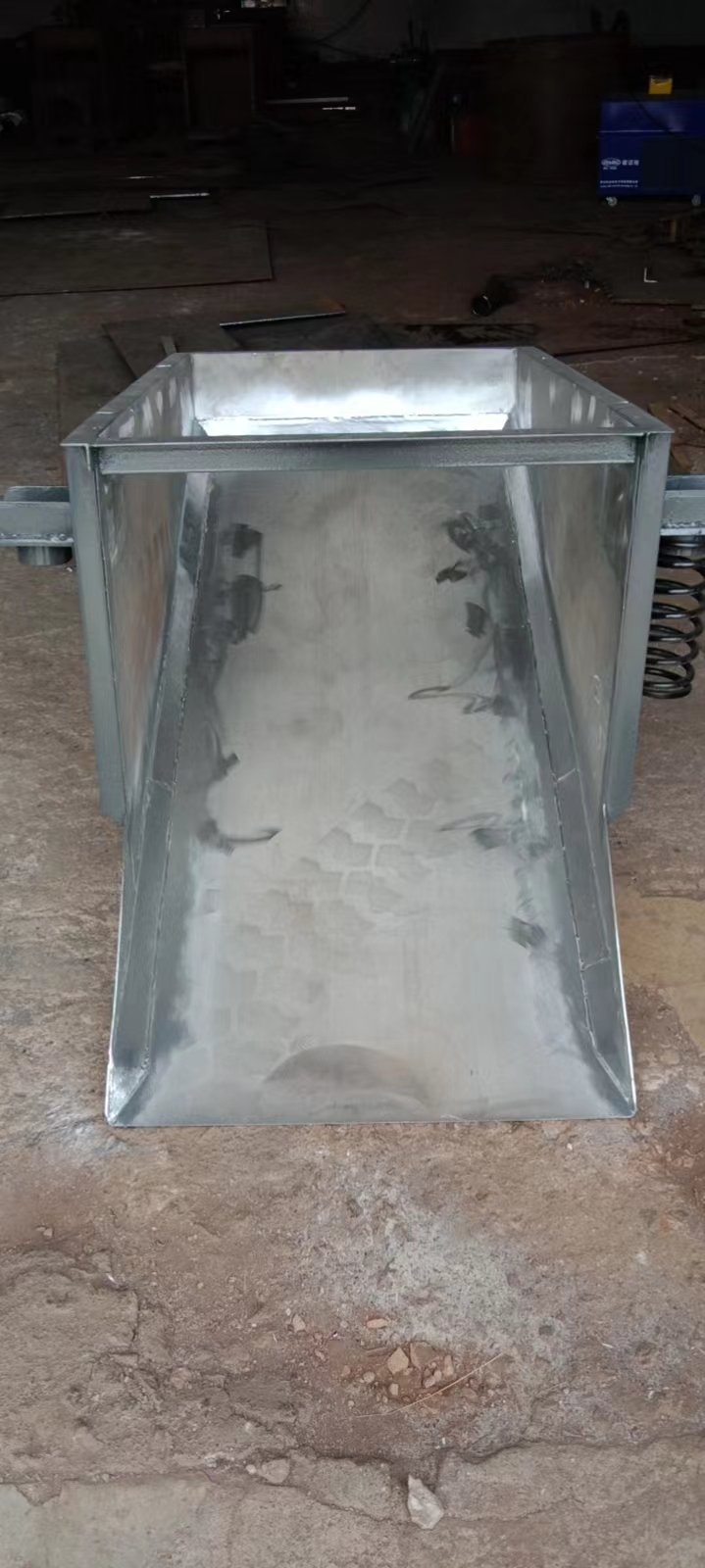

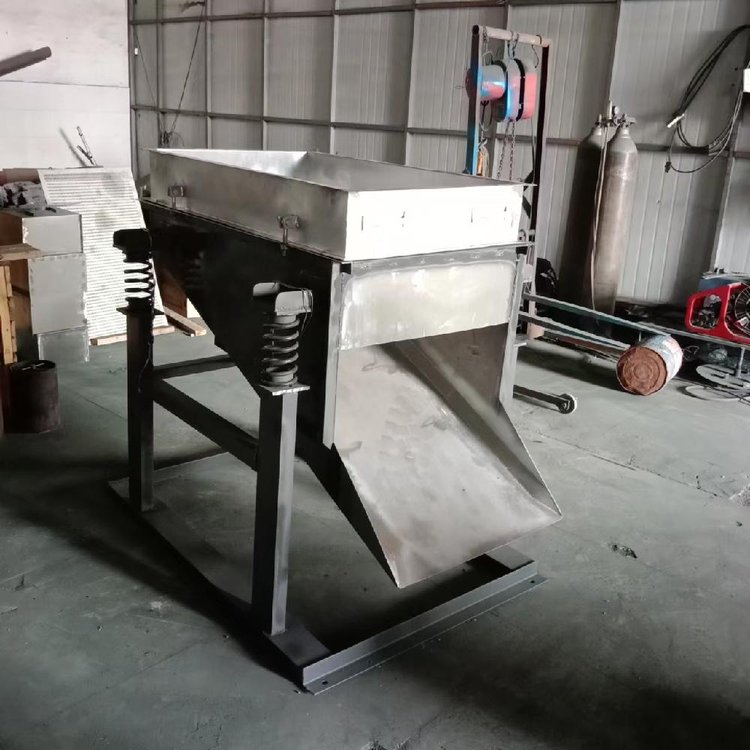

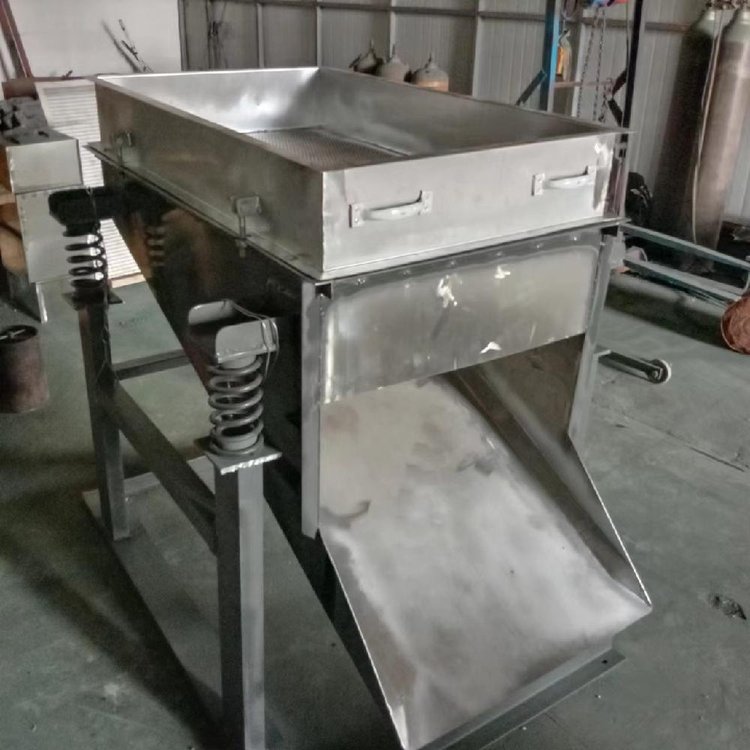

WQZDS-520单层振动筛主要有底座架、固定筛体、活动筛体、减震弹簧、振动电机组成。主要的部件都安装在底座架上，工作时先启动振动筛，待振动筛运转正常后将物料放入最上面的活动筛体内，振动筛通过振动电机传递的激振力使筛体振动达到振动筛分物料的作用，上面活动筛体上面安装有一块5x5mm筛孔的方孔不锈钢筛片，小于筛孔的物料经过振动落入下面固定筛体，通过固定筛体斜坡落下来进行收集，活动筛体可以松动连接活动筛体的四条螺丝后，取下活动筛体进行收集筛上物料。物料收集后完成一个工作周期，待振动筛没有往下流出物料后再停止振动筛。振动筛激振力的大小可以通过调整振动电机两端的偏心块来选择合适的激振力。必须待振动筛停止后才能进行上面活动筛体内的物料的收集。
