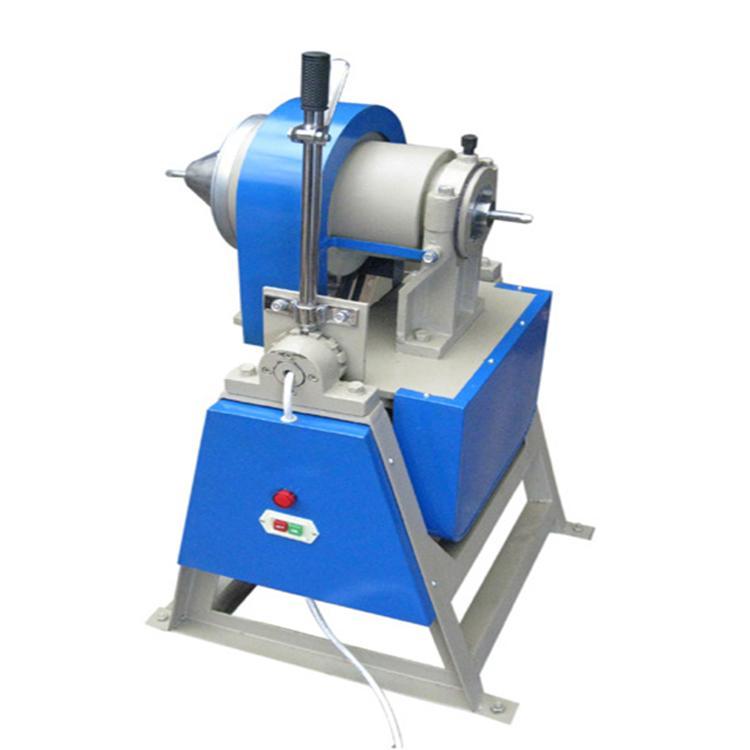

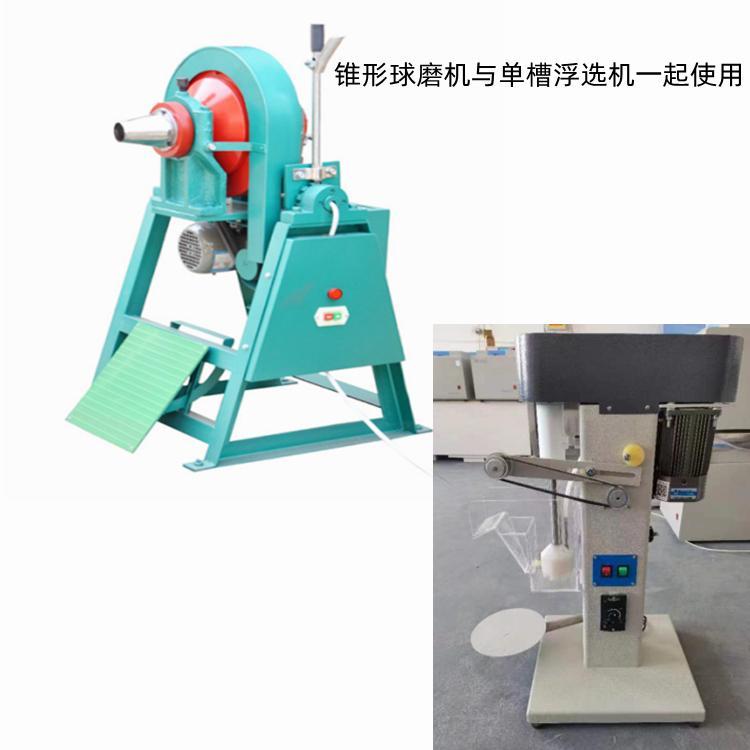

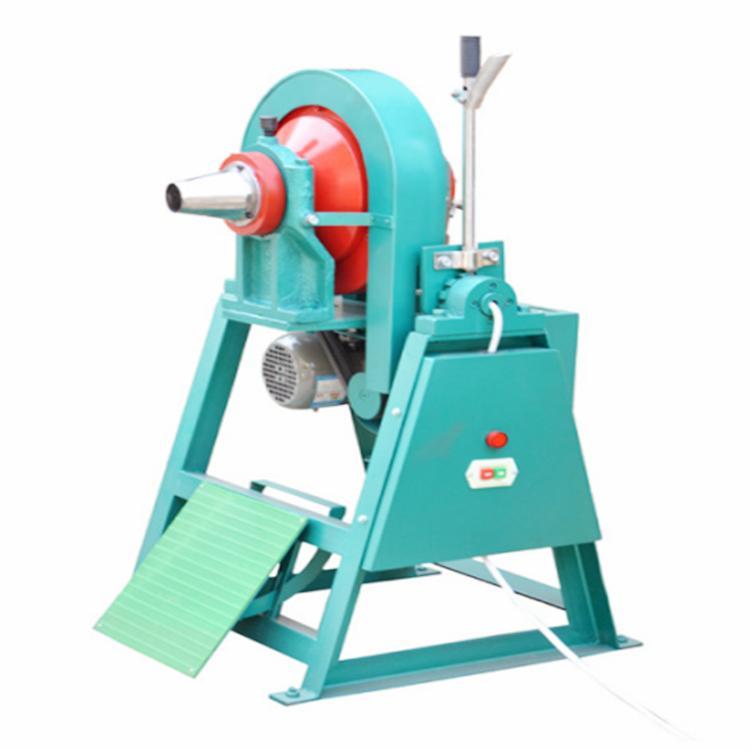

XMB锥形棒磨机 小型球磨机 实验室棒磨机，用于实验室湿法（干磨）细磨矿石或其它物料。研磨介质钢棒与钢球互换使用。也可作棒磨机使用。棒磨时，磨细产物粒度组成较为均匀，过粉现象较小，且效率较高。一般进行矿石可选性实验研究和人工重砂磨细矿石时，宜采用棒磨。
技术参数
型号XMB—φ200×240棒磨机, XMB—φ240*300棒磨机, XMB－φ150*50棒磨机
适用物料 矿石细磨
应用领域 实验室
筒体转速96-120（r/min）
给料粒度2（mm）
出料粒度0.074（mm）
电机功率1.1（KW）
重量155-240（kg）
磨矿介质
用钢棒直径15 18 20mm
长度225mm
数量17 9 9根
重量4.9 4.2 4.2kg
用钢球直径20 25 30mm
数量136 52 29粒
重量4.4 3.3 3.7kg
外形尺寸 1052×615×1160mm
重量186Kg
结构概述
钢球、铸铁筒体与大皮带轮用螺钉联为一体。筒体一端为开口，另一端为空心轴颈；两端分别支承在一对托轮和一个主轴承上。主轴承座和托轮架分别装在可转动180°的支承板上。支承板用两个轴承座装在机架上。支承板通过回转操纵手把及定位板，可以从水平左右偏转用22.5°、67.5°及90°，以完成装矿、排矿、倒棒和充注防锈石灰水等动作。
筒体右端有给矿口塞，左端有排矿口盖。工作时用一专门扳手，按顺时针方向拧紧压紧螺栓，使排矿口盖上的密封橡胶垫与筒体端面密合而起密封作用；排矿时，只需逆时针方向拧动压紧螺栓三、四转使盖子向外退出6～10毫米，不用将盖子取下即可排矿。在排矿口端安设了集浆罩。在设计工作转速内完全消除了转动清洗时矿浆飞溅的现象。
电机及中间轴装在支承板下面，以便与上部的重量配置均衡。传动的两级皮带每级均可调节皮带松紧，以保证合适的磨矿工作转速。皮带的调整是由支承板上的T型槽滑道和中间轴板座板上的长孔分别进行。
为适应多种接矿容器的使用，折叠式接矿滑架可以上下升降使用。机器的电器均已安装好，接上电源和地线，即可使用运转。
