天然矿物白云石，化学式为 MgCa(CO3)2。加热后，白云石中 MgCO3 在750℃左右分解，CaCO3 在 950℃左右分解，分解后CO2气体逸出。白云石的理论组成为MgO 42%，CaO 58%。天然白云石（称为白云岩）除了 MgO和CaO以外，还含有SiO2、Al2O3、Fe2O3 等杂质。MgO与CaO均为高熔点氧化物，MgO熔点为2800℃，CaO熔点为2570℃，其共熔温度为2370℃。
我国白云石资源十分丰富，已探明的储量在40亿吨以上，资源遍布各省、自治区，特别是山西、宁夏、河南、吉林、青海、贵州等省。辽东半岛、冀东、内蒙古、江苏、山西、福建等地有大型矿床，湖北、湖南、广西、贵州等地有较大矿床。这些地区发展镁钙质耐火材料工业，可以就地取材，降低运输成本。

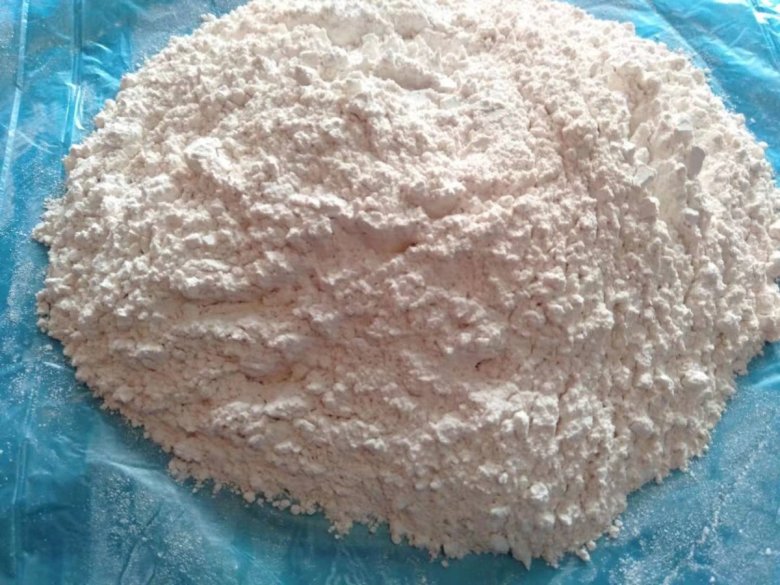

镁钙质耐火材料的生产工艺如下：选出杂质含量低纯度高的白云石、菱镁矿，然后各自轻烧，进行粉碎，再按一定质量比配料，而后压球或用压砖机压成荒坯，最后在竖窑或隧道窑、回转窑中进行煅烧镁钙砂。目前国内有 5 种生产镁钙砂的工艺，具体如下：
焦炭竖窑煅烧工艺
将轻烧白云石粉消化后与轻烧镁砂粉按质量比配料共磨，将共磨粉放到混碾机中加水搅拌，搅拌均匀后压球，自然干燥后入焦炭竖窑煅烧。
重油竖窑煅烧工艺
将消化的白云石粉与轻烧镁砂粉共磨，然后干压制球，干燥好后入窑煅烧。
隧道窑煅烧工艺
将白云石和菱镁矿轻烧后配料，加水消化，用水碾机碾碎，再入球磨机湿磨，料浆经压滤机压成料饼，干燥后再压成荒坯，送入窑内煅烧。
电熔工艺
将天然白云石与菱镁矿配料，混合均匀后在2750℃以上的高温下熔融。
回转窑煅烧工艺
将白云石破碎为2～8 mm粒度，在燃油回转窑中一步煅烧成1～7 mm的颗粒料。
文章内容及图片来源于网络，贵在分享，如有侵权请告知删除！
