1、概述
1.1 特点
本产品具有：体积小、重量轻、携带方便、操作简单、使用安全等特点。
1.2 用途
本产品是煤矿用锚固预应力锚索的机具。
本产品分别适用于GB/T5224-2003 规定的Φ18.9/1860 级高强度低松弛钢绞线的锚固。使用时外露钢绞线的长度应大于13mm。
2、结构特征和工作原理

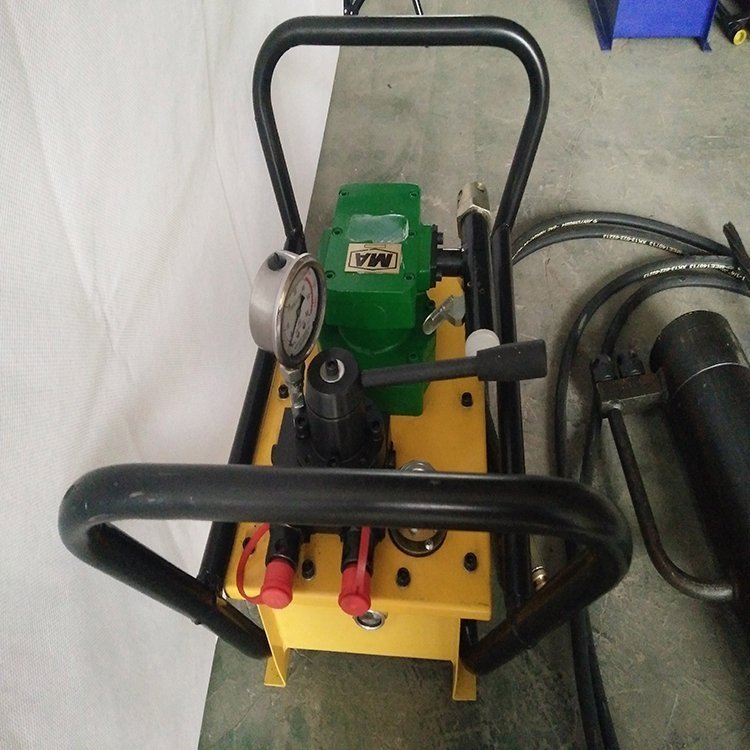

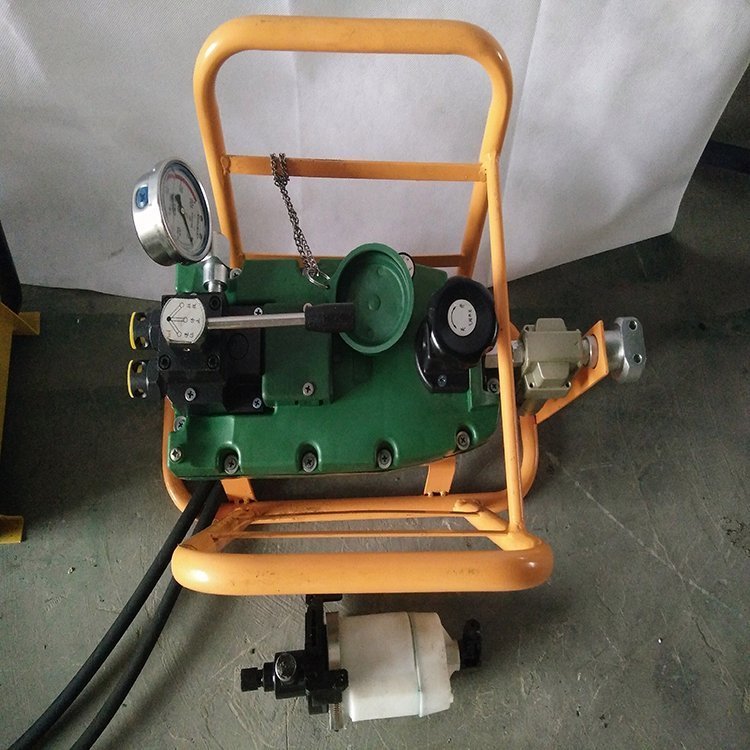

2.1 气动油泵

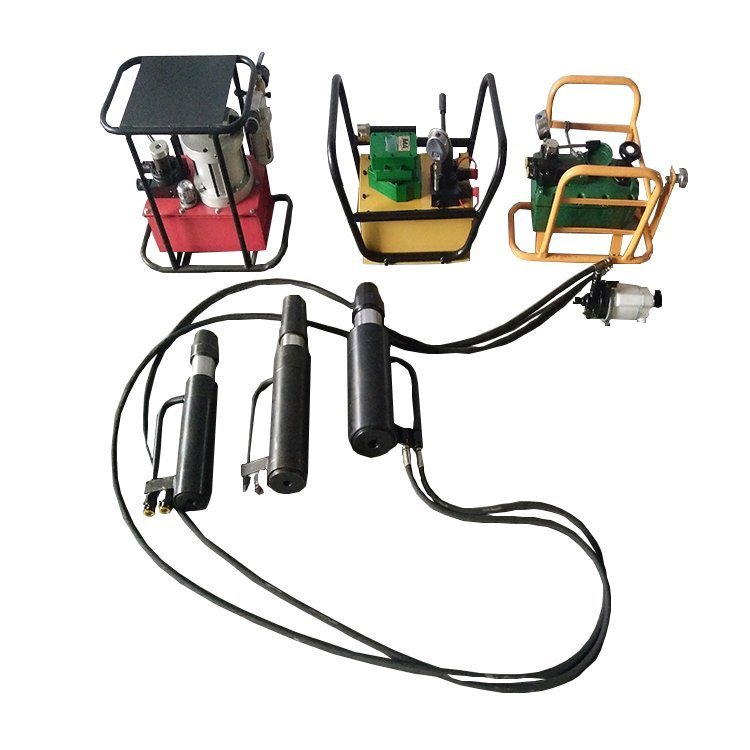

气动油泵（图2）主要由换向阀、力值指示表、油箱、吸油阀、柱塞、高压溢流阀、活塞、气动换向阀、气缸等组成。在泵体内部设有吸、排油阀等。
气动油泵的特点是有单柱塞做功。进气量大，换向速度快，排油量大。能在短时间内达到规定压力，这样既提高了效率，又减少了工作阻力。

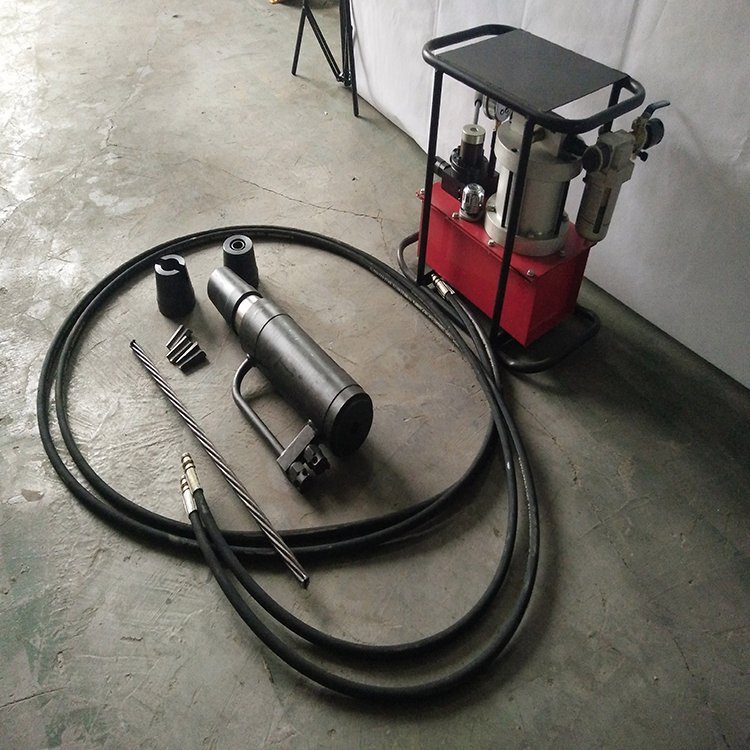

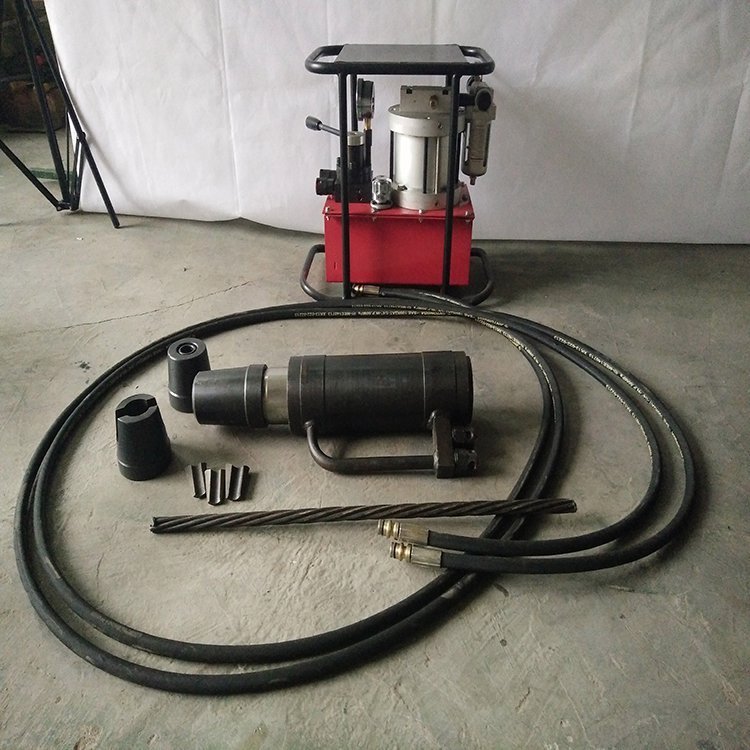

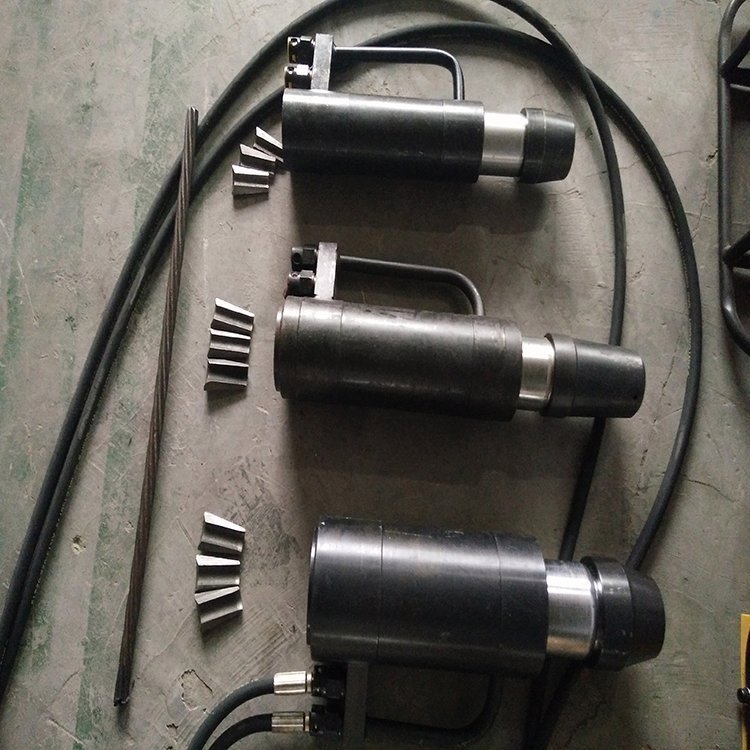

2.2 锚索张拉千斤顶
锚索张拉千斤顶（图一）主要由顶头、横梁、松索器、卡索片、缸体、活塞、缸筒、快换接头、油管等组成。在活塞内部设有张紧锚索的卡索片。
3、技术特性
型号MQ19-250/63
液压系统额定压力MPa 63
额定张拉力kN 250
张拉行程mm 150
适应钢绞线直径mm 18.9
张拉力指示表类型指针式
张拉力指示表量程kN 0-320 kN
张拉力值
