空气中颗粒如喷雾、水雾和粉末的粒度评价
AEROTRAC II粒度分布测试系统
概述
AEROTRAC II利用其“开放光路系统”和“超高速采样”的特点适用于各种喷雾测量场合。
测量案例
• 喷雾罐

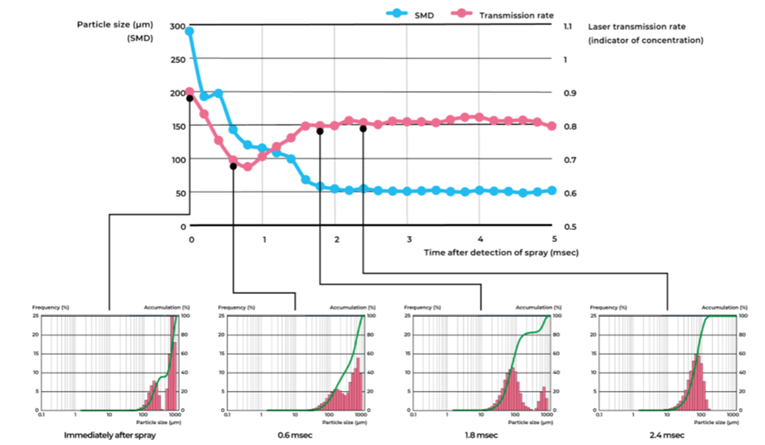

能够以0.2毫秒的时间间隔测量喷嘴所释放的液滴的粒径变化，结果显示液滴粒径在2.4毫秒后达到稳定，如下图所示。
图上蓝色曲线为平均粒径，红色曲线为激光透光率（和样品浓度相关）
图1：初始喷雾粒度分布
图2：0.6毫秒后喷雾粒度分布
图3：1.8毫秒后喷雾粒度分布
图4：2.4毫秒后喷雾粒度分布
从图上可以看出，2.4毫秒后样品浓度和粒度都达到稳定状态。

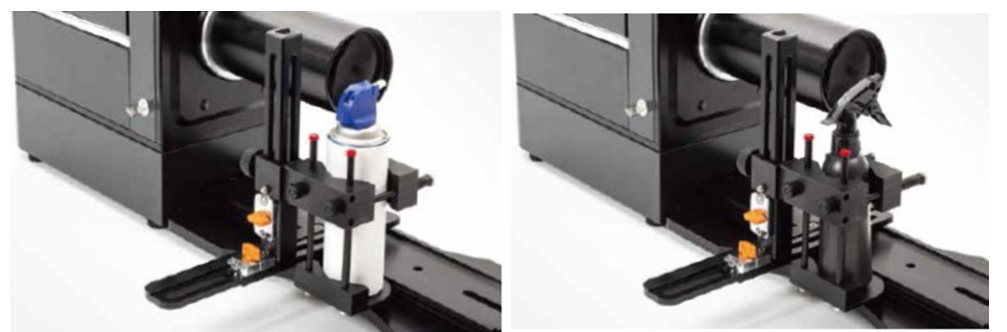

• 适用于各种喷雾罐的适配器
• 喷射器

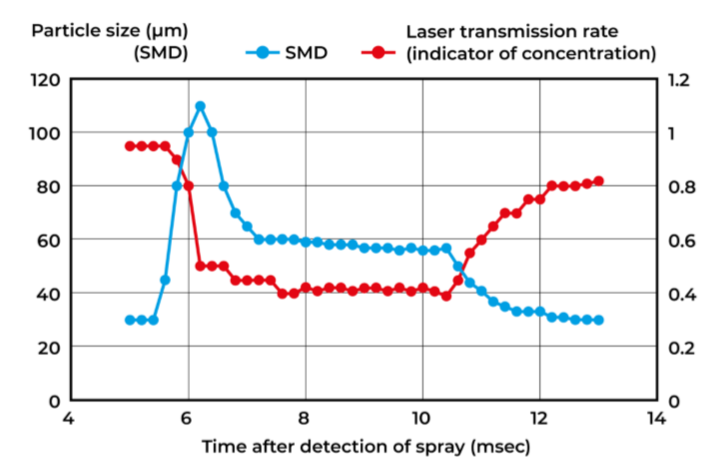

通过将测量的时间与外部触发信号相配合，比如在脉冲喷射的情况下，测量燃油液滴的浓度和粒径分布随时间的变化。
图上蓝色曲线为平均粒径，红色曲线为激光透光率（和样品浓度相关）
图上显示样品粒度和激光透光率随时间的变化曲线。
• 干粉喷雾
用干粉喷雾装置测试三个不同批次氧化铝粉末的喷雾粒度分布。

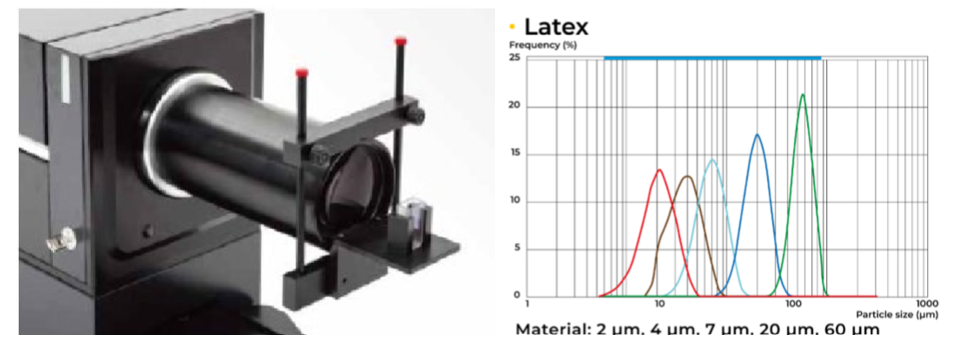

• 湿法样品池
用湿法样品池测试不同粒度范围的乳胶球样品。
