脉冲阀的输入端通过法兰形式与气包（分气箱）连接，输出端接口为螺纹连接或插入式（配密封管）。
序号 | 型号规格 | 公称通径 | 膜片 | 流量系数 | 重量（Kg） | ||
公制 | 英制 | Kv | Cv | ||||
1 | RWV-ZF-25 | 25 | 1” | 单 | 26 | 31 | 1 |
2 | RWV-ZF-40S | 40 | 11/2” | 双 | 46 | 54 | 1.6 |
3 | RWV-ZFT-25 | 25 | 1” | 单 | 26 | 31 | 0.8 |
4 | RWV-ZFT-40S | 40 | 11/2” | 双 | 46 | 54 | 1.4 |

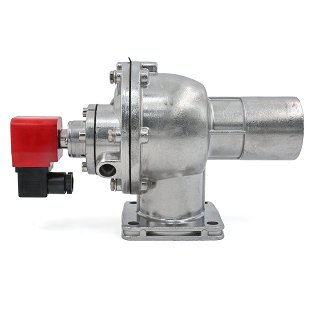

注：RWV-ZFT型可选配连接短管，用于固定安装橡胶软管。

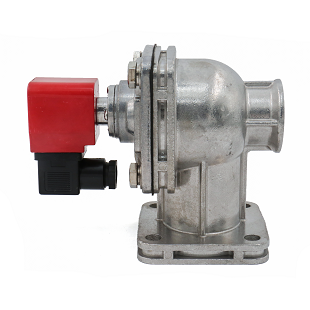

直角法兰式脉冲阀
