常州新马干燥LPG100鱼鳞胶原蛋白喷雾干燥机组设计条件

1、料液条件

物料名称：     鱼鳞胶原溶液

初水分:        65%

终水分:        ≤3%

产量：         ～60Kg/h(干品)

水分蒸发量：   100Kg/h

料液温度：     常温

2、工艺条件

雾化方式：     离心式

雾滴与热空气接触方式：  并流式

热源和加热方式：0.6MPa饱和蒸汽+电补偿

进风温度：     180～190℃

排风温度：     85～90℃左右

产品捕集方式： 旋风分离器+水膜除尘器

3、设计气象条件（标准）

大气压力:        101.325KPa

环境温度：       20℃

相对湿度：       ～80%

4、公用工程

4.1、电源

动力电源：      380V，3相，50HZ

功率：          91Kw

4.2、设备占地面积约（长×宽×高）m

长×宽×高    7×10×11

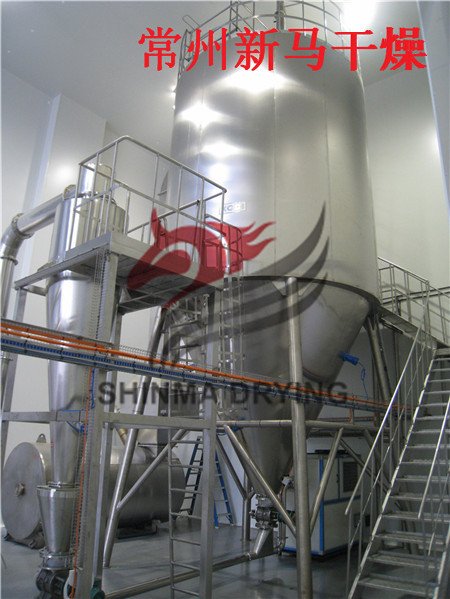

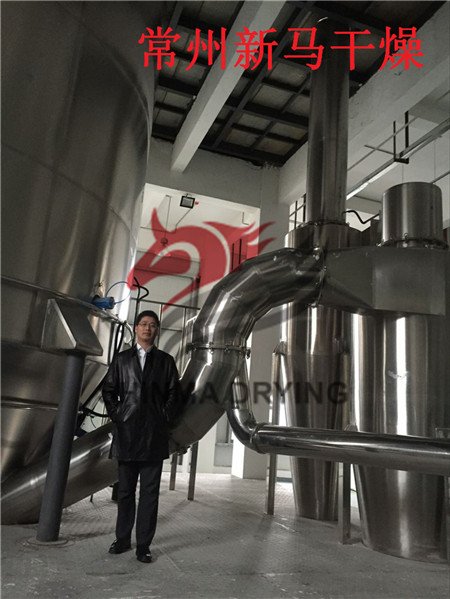

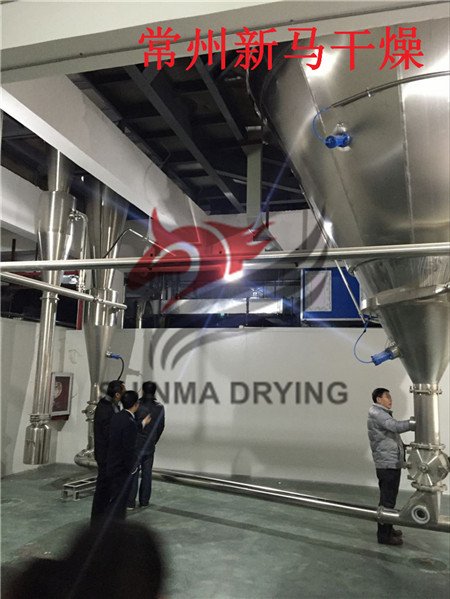

常州新马干燥LPG100鱼鳞胶原蛋白喷雾干燥机组系统描述

初选型：LPG100型离心喷雾干燥机组

        加热系统： 0.6MPa饱和蒸汽+电补偿

        细粉收集系统：旋风分离器+水膜除尘器

        介质循环系统：送引风机开式循环

        空气过滤系统：初中效空气过滤器

        供料系统：螺杆泵可调式供料（建议2台，其中一台备用）

        控制系统：数显式仪表显示温度、压力、压差等等
