新马干燥碱式硫酸铬离心喷雾干燥机组设计条件
1、料液条件
物料名称： 碱式硫酸铬
初水分: 约50%（设计取50%）
终水分: 约3%（设计取3%）
蒸发量： 约400Kg/h
料液温度： 20℃（常温）
2、工艺条件
雾化方式： 离心式
雾滴与热空气接触方式： 并流式
热源和加热方式： 间接式燃煤热风炉
进风温度： 250℃（可调）
排风温度： 90℃（可调）
除尘方式： 一级旋风 +水膜除尘
产品收集方式： 塔底+旋风
3、设计气象条件（标准）
大气压力: 101.3KPa
环境温度： 20℃
相对湿度： 80%
4、公用工程
4.1、电源
动力电源： 380V，3相5线，50HZ
功率： 动力70kw
4.2、压缩空气
压力： 0.6 MPa
用量： 0.5m3/min
4.3、用水量
用量： 1000kg/次
4.4、设备占地面积约（长×宽×高）m
长×宽×高 12×10×16

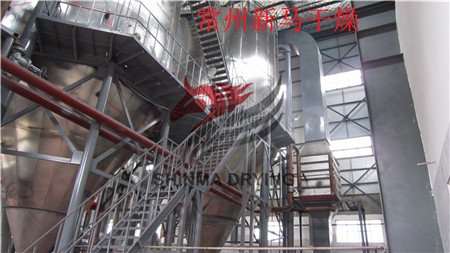

新马干燥碱式硫酸铬离心喷雾干燥机组系统描述
初选型： LPG-400型喷雾干燥机组
空气过滤系统： 初、中空气过滤器
加热系统：间接式燃煤热风炉
介质循环系统： 送风机、引风机开式循环
细粉捕集系统： 塔底+旋风 +水膜除尘
产品捕集： 塔底+旋风收料
供料系统： 螺杆泵可调式自动供料
控制系统：人机界面+PLC程序控制
