新马干燥植脂末溶液压力喷塔干燥机设计条件
1、料液条件
物料名称： 植脂末溶液
初水分: 约40%
终水分: 3%左右
水分蒸发量： 约600Kg/h
处理量： 约1600kg/h
料液温度： 60℃
2、工艺条件
雾化方式： 压力式
雾滴与热空气接触方式： 并流式
热源和加热方式： 蒸汽加热
进风温度： 165℃ 左右
排风温度： 85℃左右
产品捕集方式：塔底+内置布袋一点捕集
3、设计气象条件（标准）
大气压力: 101.325KPa
环境温度： 20℃
相对湿度： 80%
4、公用工程
4.1、电源
动力电源： 380V，3相，50HZ
功率： 132kw
4.2、蒸汽
压力： 0.8MPa
用量： 约1750kg/h
4.3、压缩空气
压力： 0.7 MPa
用量： 1.0m3/min
4.4、清水
用量： 1500kg/h清洗用
4.5、设备占地面积约（长X宽X高）m
长X宽X高 20X15X30

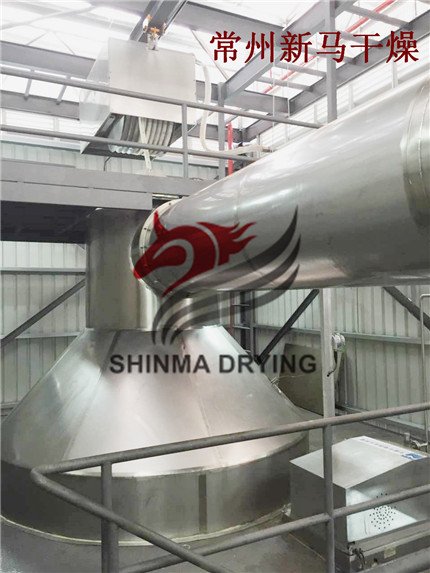

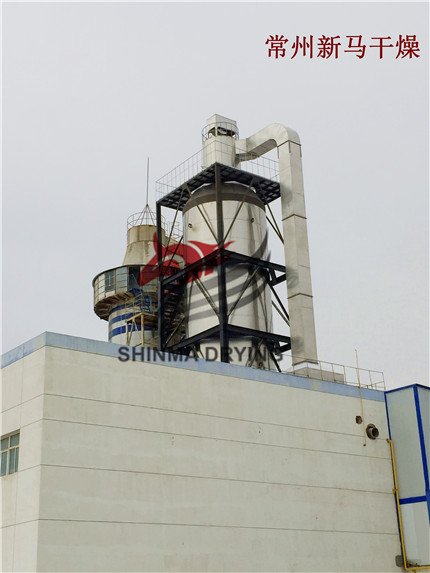

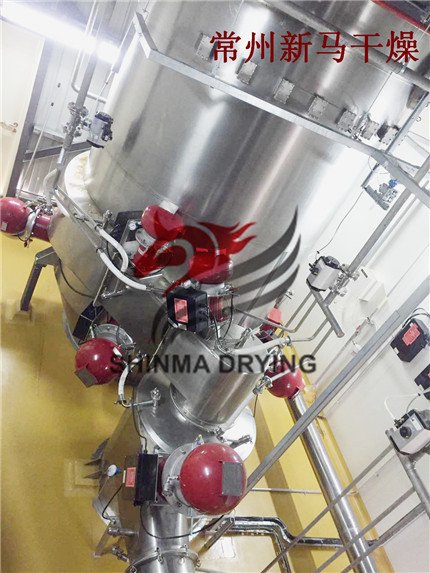

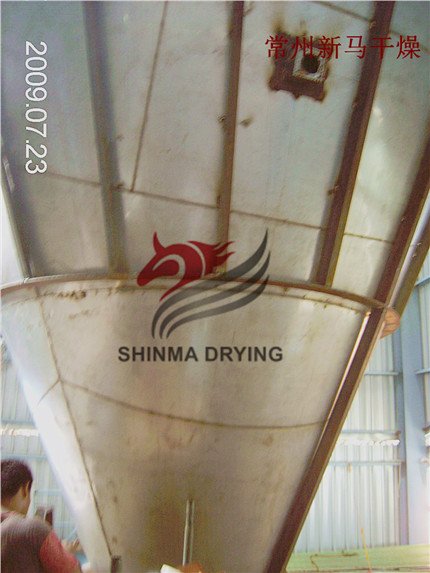

新马干燥植脂末溶液压力喷塔干燥机是常州新马干燥工程有限公司专门设计制造的干燥机组。结合国外***同类喷雾干燥技术及我公司技术人员长期积累的实践经验，我们在喷塔的设计过程中实现了以下几点：
1、热风均风器采用三层结构，大大增强了均风效果，并有序的下降，使得热风与料液充分接触，强化两者之间的换热换质过程。
2、 雾化器整体采用SUS304材质，由于压力雾化液体的高压高速射流特性，普通喷片很容易磨损使雾化效果恶化甚至不能使用需经常跟换。我公司采用进口喷嘴，碳化钨材质，雾化效果好喷出的产品质量稳定，同时极大的延长了喷片的使用寿命。
3、 并设计了多套塔内照明装置及观察清洗门和人孔，方便员工观察及客户参观。

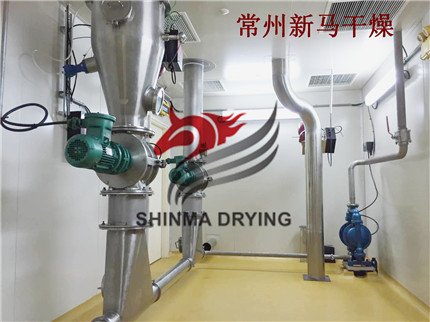

4、 管道及旋风分离器均设清洗口，配备快开口方便设备的清洗。
