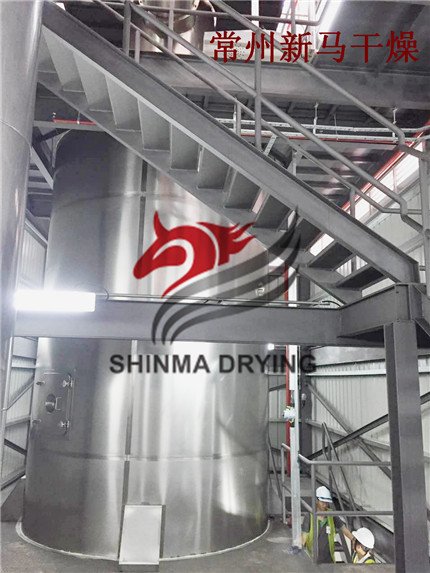

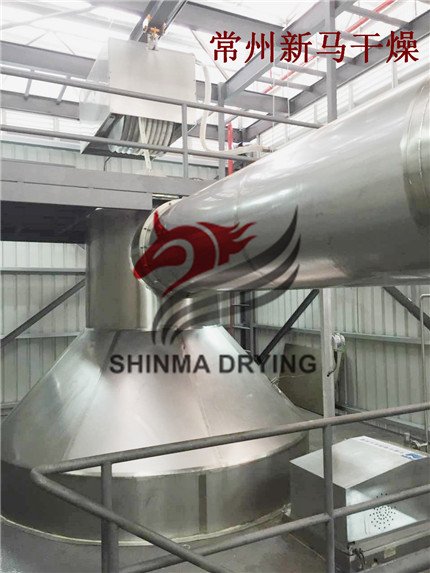

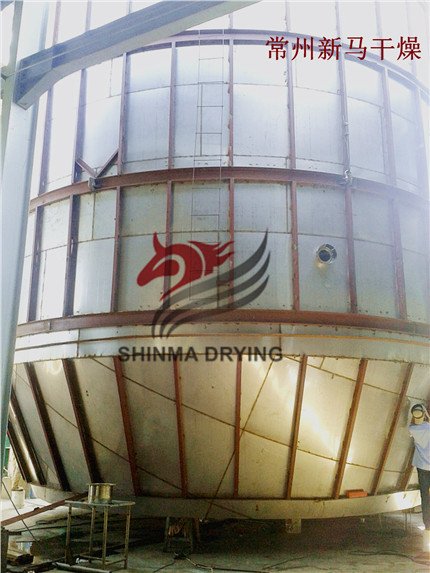

新马干燥YPG-700型喷雾干燥机组

常州新马干燥工程有限公司

新马干燥YPG-700型喷雾干燥机组设计条件

1、料液条件

名  称：       甜菊糖甙

初水分:        50%左右

终水分:        ≤4%

水份蒸发量：   ～700Kg/h

料液温度：     常温

2、工艺条件

雾化方式：     压力式

雾滴与热空气接触方式：  并流式

热源和加热方式：蒸汽加热（0.8MPa）+电加热补偿器或间燃式燃气热风炉

进风温度：     180-220℃（可调）

排风温度：      90℃左右

除尘方式：      塔底+旋风+布袋除尘

3、设计气象条件

大气压力:       101.3KPa

环境温度：      15℃

相对湿度：      80%

4、公用工程

4.1、电源

动力电源：     380V，3相5线，50HZ

功率：          动力168kw+297kw电加热

4.2、压缩空气

压力：         0.6 MPa

用量：         1m3/min

4.3、天然气耗量

压力：         0.2 MPa

用量：         155-160Nm3/h

4.4、用水量

纯水用量：     约 1500kg/次（升温、降温时用）

4.5、设备占地面积约（长×宽×高）m

长×宽×高:       15×11×30

新马干燥YPG-700型喷雾干燥机组技术参数表
