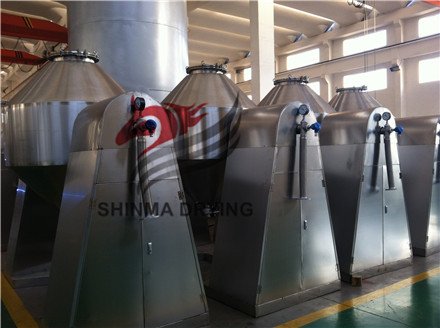

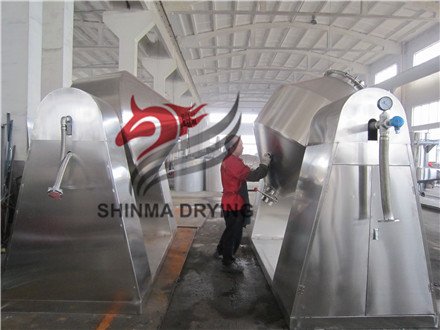

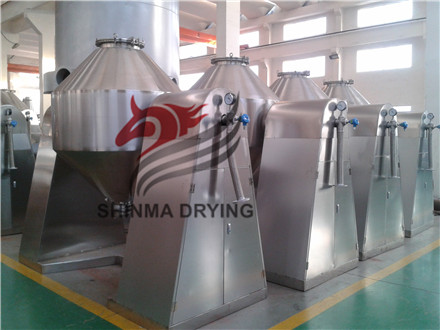

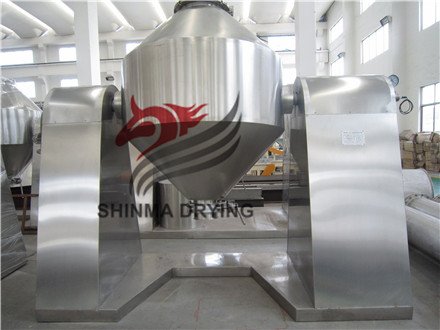

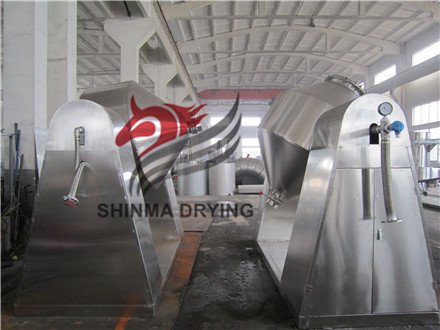

常州新马干燥SZG-1000型双锥真空干燥机 滚筒干燥机 技术参数表
设备型号 | SZG-1000 |
罐内体积（L） | 1000 |
**装料容积（L） | 450 |
**装料量（Kg） | 250(视物料比重而定) |
装料系数 | ～45% |
干燥器操作压（Mpa） | -0.096-1（表压） |
设计温度（℃） | 内胆≤120 夹套≤140 |
占地面积（mm） | 2560×1000×2800 |
干燥器转速（r/min） | 3～13 |
驱动功率（KW） | 3 |
设备重量 | 2800kg |
常州新马干燥SZG-1000型双锥真空干燥机 滚筒干燥机 特点
1、常规双锥干燥机的抽真空头为单头且不随罐体旋转，由于抽真空头一般较重和在安装时真空管与旋转轴不同心的原因，往往造成真空管与罐体自臂座间的密封填料磨损过快，造成间隙过大，少量物料进入罐体自臂座，且与碳钢部分接触，若物料被铁离子污染，会在下一批物料干燥时被真空抽入罐内造成一批物料的报废，后果极其严重。同时物料进入罐体自臂座内还会造成真空管磨损及管端密封部件（旋转接头或机封）的损坏。因此我单位工程技术人员针对此缺点通过技术攻关，采用新型结构解决了这个技术难点。设计了：装有真空头的抽真空管与罐体同步旋转的先进技术，这样避免了其他厂家设备因筒体与真空管的磨损而导致产品被残余物料或密封圈磨损物料污染的弊病。在众多企业使用后，优秀的效果得到广泛的好评。被认为是目前国内解决这一问题的*****的措施。
2、筒体两端密封均采用先进的旋转接头球面石墨密封技术进行密封，改变了以往填料密封容易磨损而漏真空、漏水的不良现象（美国约翰逊公司技术）。
3、可升降传动电机的安装高度，由于本设备设计了电机活动支架，能够确保在皮带长时间运行后有变形、松动的情况下，通过调整电机活动支架来调节皮带的**张紧度。电机采用了YB系列防爆电机。
4、减速机输出链轮与传动链轮采用双排两条进行传动，并且设计了链条张紧机构，确保链条紧配。避免链条松动时，罐体运动时有滑动现象、对轴有较大扭力易损坏设备的现象发生。
5、采用过桥齿轮传动结构，利用过桥小齿轮与罐体转动大齿轮间力的紧密传输，实现减速，并确保罐体转动平稳。
6、设备采用变频调速的方式，使设备启动平稳，电机电流不过大，延长设备寿命。
7、采用洁净型进料人孔盖，既能保证开关方便，又能保证洁净和平整密封；人孔盖与桶体密封采用耐温耐压的硅橡胶材料；出料口为涡轮蜗杆结构的真空蝶阀，不仅可以确保罐内真空度，而且可以调节出料时的流量。
