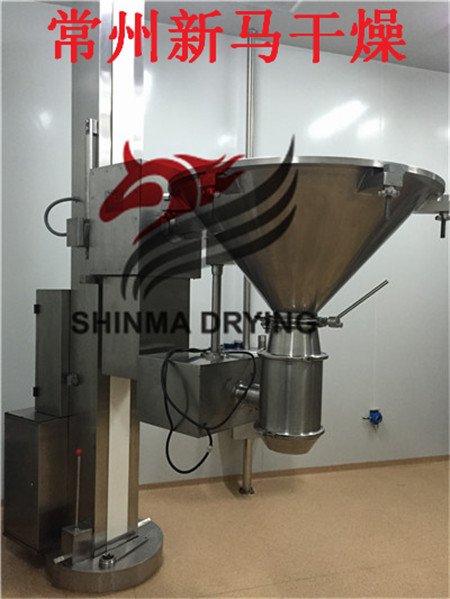

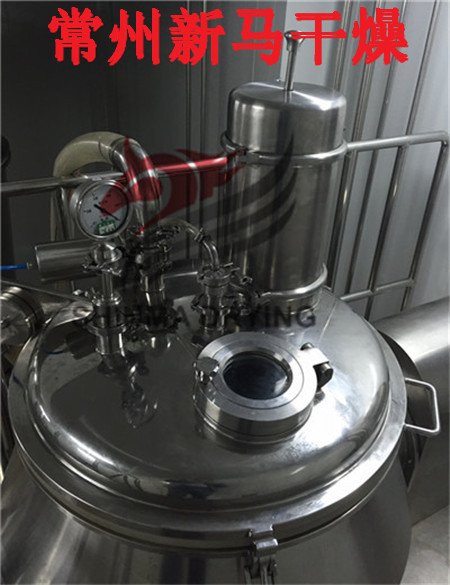

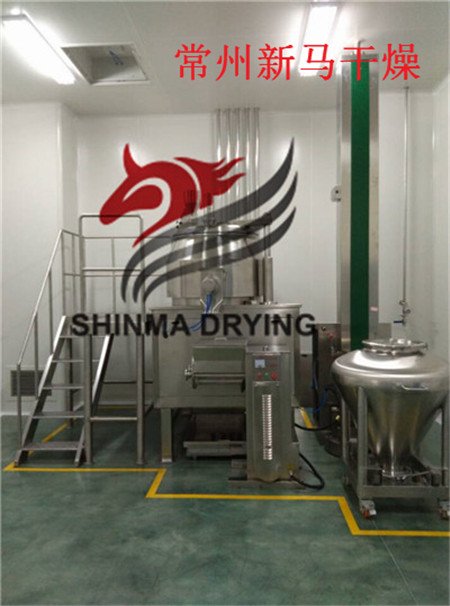

常州新马干燥240～300kg固体制剂生产线
设备要求
生产能力240～300kg/锅,制成的颗粒均匀。 |
进风风量、风压控制应能满足功能要求，能检测、显示并自动控制风量，进风温度控制精度控制在±2℃。 |
排风温度应能监测显示和控制,配备*终干燥控制。 |
设备各个工序能够按照程序或独立操作；控制系统可设置、记录并自动控制风量、进风温度、物料温度、喷浆蠕动泵流量、容器内外压差、排风温度。关键工艺参数可即时打印；可按操作员、管理员、系统管理员分级分别设置用户名和登录权限。 |
电气控制系统
电气控制系统包括：可编程控制器（PLC）、触摸屏、变频器、及其他电气控制元件及线路等。除触摸屏与一些传感器外，其余电气件安装于电气箱中。
可编程控制器（PLC）为西门子S7-200及其软件作为控制系统的主体，是整个控制系统的心脏，主要完成制粒机的安全连锁监控、机械动作控制、工艺参数控制及故障检测等，对制粒的生产过程、质量控制、用户操作界面及在位清洗过程等进行实时控制和管理。控制系统设计有互锁功能和报警功能，报警可在触摸屏上显示，触摸屏上并设计有历史报警可在具体的页面内查询。同时可配备A4纸张的打印机，打印过程参数和报警事件。触摸屏安装在操作箱上，可嵌入工作台的侧面墙壁安装。
电气箱：控制柜独立于主机系统，其结构型式为双门式，采用强弱电分离隔舱式设计，散热性能好，安装于设备间，便于电器人员维修保养。
