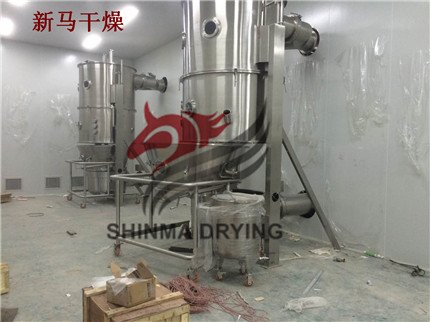

常州新马干燥FG60型沸腾干燥机

控制系统

1）构造及特点

1、由一个操作终端和一个主控电气箱组成，隔离操作。

2、操作终端上的显示仪表，触摸屏（打印机，如果采用），指示灯。

3、主控电气箱内装PLC程序控制器、空气开关、继电器、接触器、变频器等所有必须的控制电器和全部接线。

4、PLC程序控制，手动和自动程序模式，所有必须的互锁保护。

排风系统

1、风机为带减震器的离心式高压风机，安装于非净化房间。

2、风机进出口通过软接头与排风管和消声器相连，隔离风机振动。

3、变频调节风机转速。

4、排风管，自风机至过滤室排风口的碳钢排风管，安装于非净化房间。

雾化系统

1、单头单嘴压力式喷头，二级雾化设计，改善“气·液”混合比，高精度数控加工，雾化质量好。

2、所有介质从同轴枪身内各自的管路分别进入喷头，枪身带定位销和锁紧螺母。

3、高质量蠕动泵，专用无级调速驱动器。

4、通过减压阀手动调节雾化空气压力。

常州新马干燥FG60型沸腾干燥机过滤室介绍

1、手摇绞车系统：齿轮变速机构让过滤器升降更加轻便；防滑落自动刹车提高过滤器升降安全性；自适应回转功能，可避免钢绳过度张紧折断。

2、非金属材质的大直径滑轮，改善钢绳和滑轮之间的受力状况，提高钢绳使用寿命。

3、过滤室下法兰设置密封硅胶条，避免物料落入安装槽不易清洗。

4、容器前设置大钢化玻璃视窗，带密封垫。用于观察产品过滤袋工作状况。

5、自动气动振荡清粉装置，清理过滤器上的产品粉末并使之落回流化床。

6、双室振荡清粉系统，双过滤器交替清粉，连续工作，确保流化状态，实现连续良好的干燥效果。

7、滤袋架防转机构,避免袋架转动引起捕集袋受扭转变短，气缸拉伸扯破捕集袋，保持过滤袋平直，有利于清粉和延长使用寿命。

8、过滤室设置垂直/水平泄压安全门，当设备内部出现正压时自动打开（可通过管路定向泄压）。9、特殊结构的过滤器悬挂架，与振荡装置相联，带自动导向和锁紧功能。此功能使过滤器跟随气缸振动的瞬态响应好，改善清粉效果。而且，清粉过程钢绳不受拉力，钢绳不易断裂。
