结构特点及工作原理

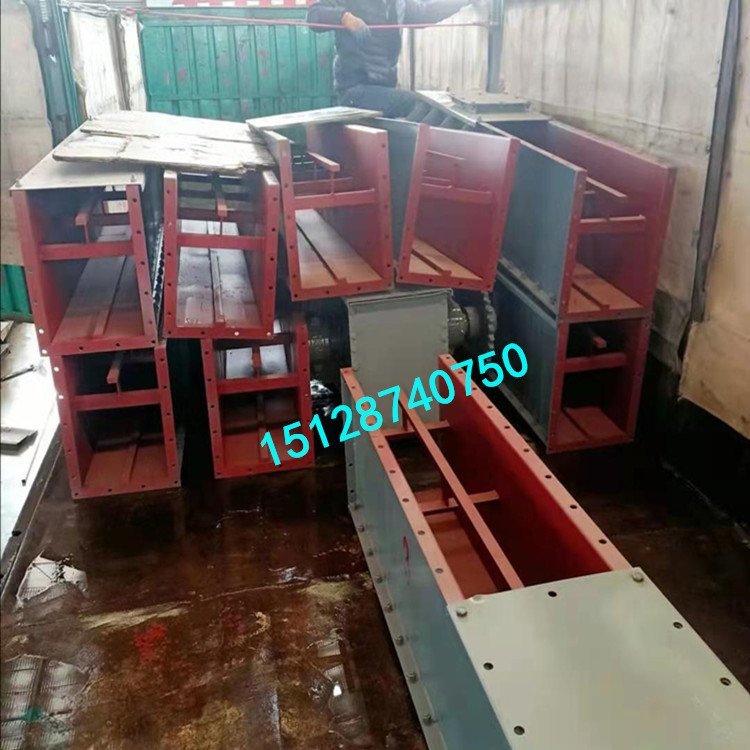

FU系列刮板输送机由机头部件、中间槽体、机尾部件、刮板输送链、驱动装置、安装枕梁组成，全封闭结构，设备运行时无物料外泄；输送链采用优质滚子链，单链布置型式；设备的进出料口、输送长度可根据工艺要求灵活设计布置。
物料经设备进料口均匀地进入槽体底部，由从机尾向机头方向作封闭连续运行的承载刮板输送链将物料从进料口处连续均匀地输送至出料口排出。可实现多点进料、多点卸料。
机尾设置丝杆调节装置来调节输送链的松紧度，保证其在运行中始终保持适度张紧状态，使设备始终处于稳定的运行状态。
3. 技术参数
型号 项目 | FU200 | FU270 | FU350 | FU410 | FU500 |
槽宽（mm） | 200 | 270 | 350 | 410 | 500 |
输送能力（m3/h) | 10—30 | 20—60 | 35—100 | 50—130 | 80—200 |
链速（m/min） | 10—30 | 10—30 | 12—-30 | 12—25 | 12—30 |
链条节距（mm） | 125 | 185 | 200 | 200 | 300 |
输送距离（m） | 8—50 | 8—50 | 8—50 | 8—50 | 8—50 |
输送斜度（°） | ≤15 | ||||
电机功率（KW） | 2.2—7.5 | 3—15 | 4—22 | 4—30 | 5.5—45 |
驱动装置安装型式 | 左右装、背装式 | ||||
传动型式 | 链传动 | ||||
适用粒度（mm） | ＜5 | ＜7 | ＜9 | ＜11 | ＜25 |
适用湿度（%） | ≤5 | ||||
适用温度 | ≤150 | ||||
