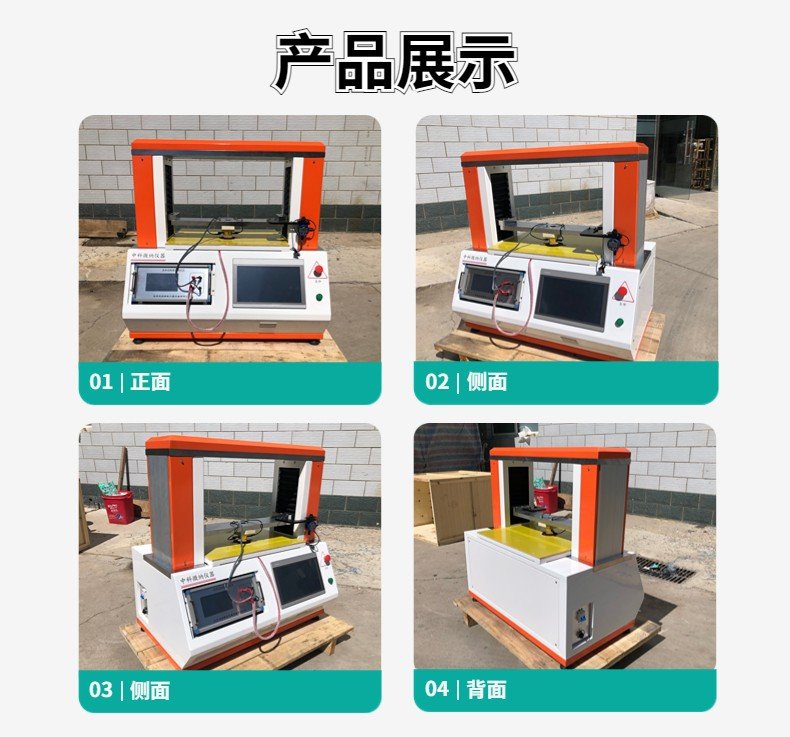

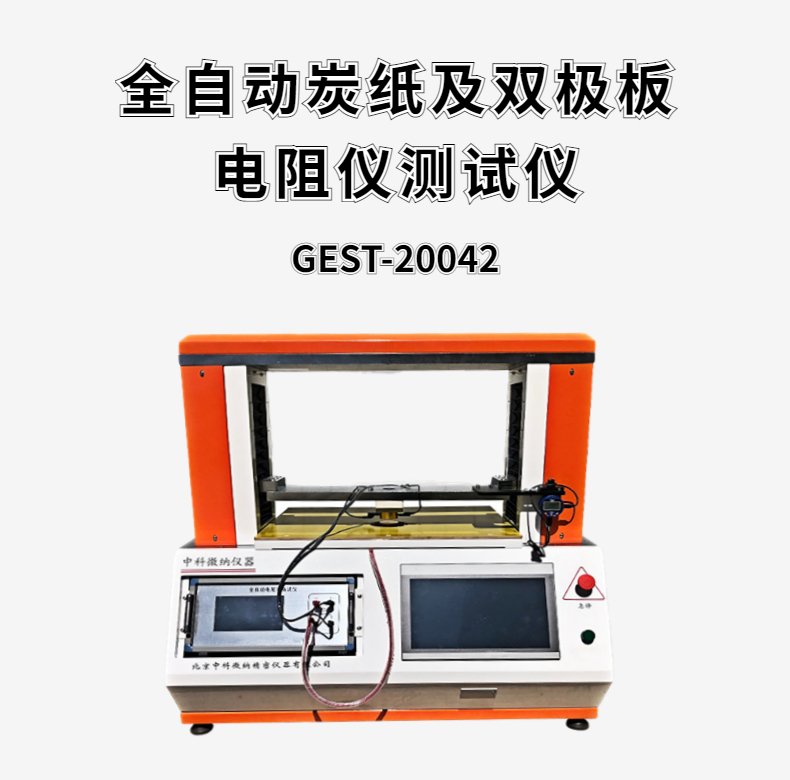

全自动炭纸及双极板电阻仪
产品名称：全自动炭纸及双极板电阻仪
产品型号：GEST-20042

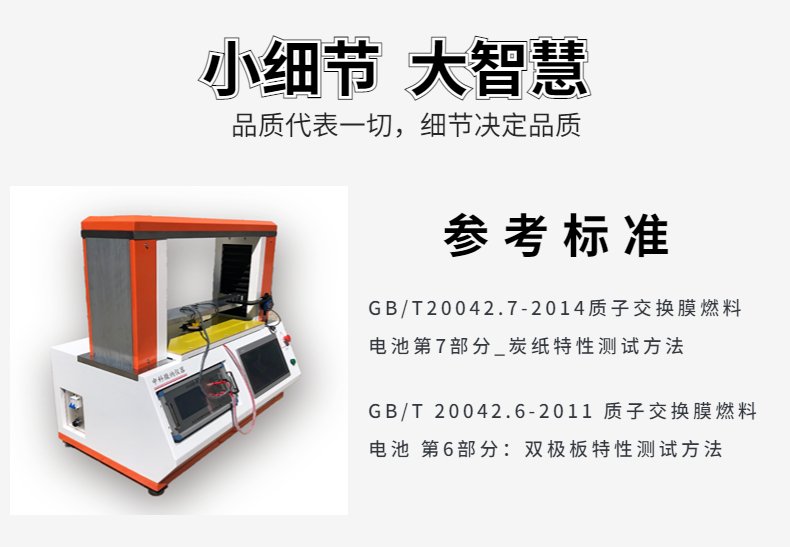

参考标准：
GB/T20042.7-2014质子交换膜燃料电池第7部分_炭纸特性测试方法
GB/T 20042.6-2011 质子交换膜燃料电池 第6部分：双极板特性测试方法
一、产品概述：

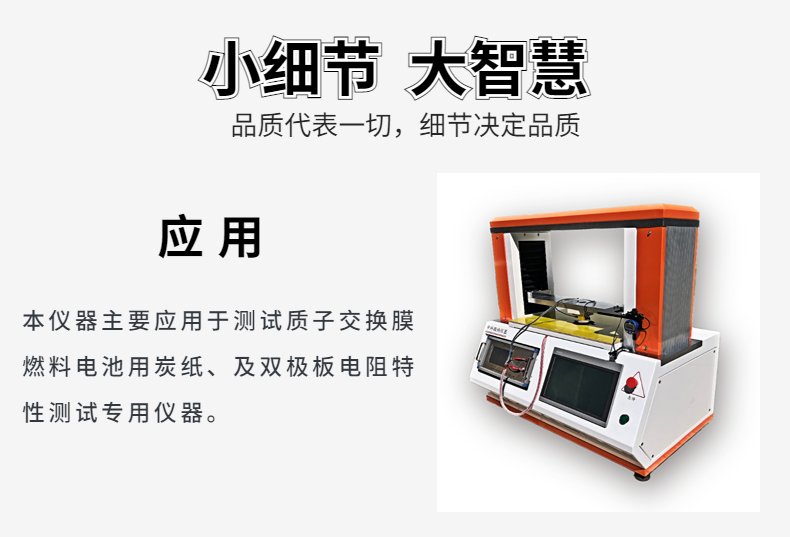

本仪器主要应用于测试质子交换膜燃料电池用炭纸、及双极板电阻特性测试专用仪器。

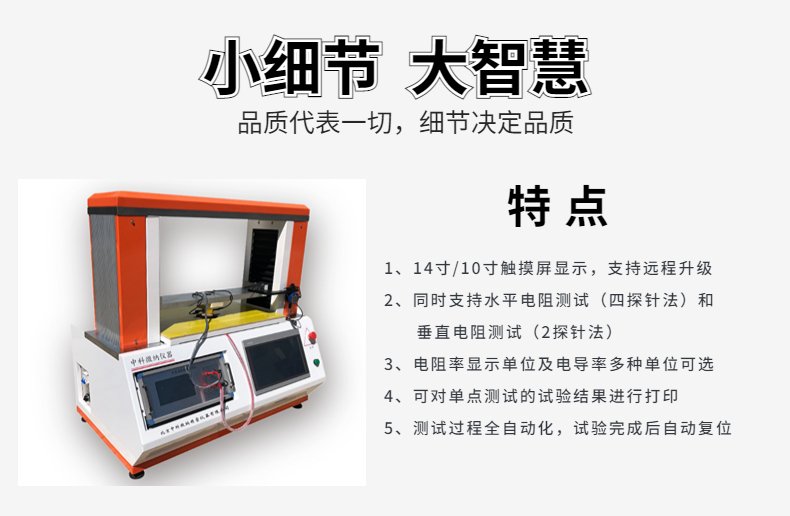

仪器可以测试平面电阻（四探针）、垂直方向电阻及体积电阻率测试。
二、技术指标
序号 | 技术指标 | 技术参数 | 备注 |
1 | 恒流源 | 10μA, 100μA, 1mA, 10mA, 100mA, 1A, 10A | |
2 | 恒流源精度 | ±0.1% | |
3 | 电压量程 | 2 mV、20 mV、200 mV、2V | |
4 | 电压精度 | ±0.1% | |
5 | 测量范围 | 10-6---105Ω | |
6 | 分辨率 | 10-8Ω | |
7 | 测量精度 | ±0.5% | |
8 | 显示方式 | 7寸触摸屏 | |
9 | 数据打印 | 微型打印机 | |
10 | 测量方式 | 1、自动测试-启动后自动选择合适的恒流源 | 两种测试模式 |
2、手动测试：需要手动在触摸屏上选择的恒流源 | |||
11 | 测试电极 | 四探针电极/铜镀金板电极 | 两种电极 |
12 | 电极材质 | 铜 | |
13 | 板状电极尺寸 | φ50mm | 尺寸可更改 |
14 | 四探针间距 | 1mm | |
15 | 试验台加载量程 | 0-10KN | |
16 | 测试结果 | 电压/电阻/电阻率 | |
17 | 可拓展延伸 | 可选配粉末电极/棒材电极 |
所有极化效应都依赖时间、頻率和温度.因此极化效应对电介质和电阻特性产生强烈影响〉因此.时间依赖于极化发生的过程（也就是电气绝缘材料经历电压施加的过程），当_种电气绝缘材料的电阻特性被测定时通常被表达为极化。从电气绝缘材料上移去极化iT.到去极化电流忽略不汁的过程。施加电压后产生电流的暂态部分，可能会被充电电流大大减弱。在施加育流电压一段时冋后•流经与绝缘介质相接触的两电极问短路的电流
绝缘电阻由两部分组成：表面电阻和体积电阻.Fl均受到许多参数的影响.如湿度、温度、电场强度、试样形状、表面条件和电极。温度、化学与气态环境、湿度和电场强度的改变可能会使电阻发牛巨大变化.这一点在设计运行环境时应事先了解。介电常数和介质损耗也会受很多参数影响•但Jt.受影响程度较电阳而言要小。除受到温度影响外.它们也会受到频率的强烈影响
