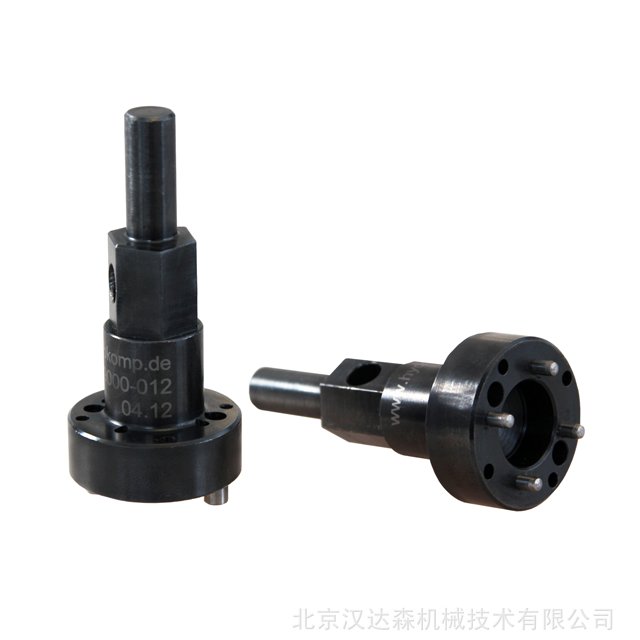

hydrokomp 液压旋转杠杆夹紧油缸双作用钢制外壳
尺寸：25
带位置查询的图形旋转杠杆夹具
描述
数据表 250-20
带气动位置感应的旋转杠杆夹具特别适用于安装夹紧元件的空间很小的夹紧装置。
旋转杆夹的结构和紧凑设计为各种安装条件提供灵活的解决方案。
双作用旋转杆夹用于通过钻孔通道供油的夹紧装置。
线性行程按比例用于在夹紧杆中摆动，从而固定工件。
为了放松，夹紧杆向后旋转，使工件可以在不发生碰撞的情况下取出。
夹紧杆不包括在供货范围内
可以订购不同长度的钢制标准夹紧杆作为附件。
气缸也可以配备单独的夹紧杆。
夹紧力取决于夹紧杆的长度。
带的旋转杆夹与数据表 250-10 上的双作用旋转杆夹相同。
这两个不同功能的系列在安装尺寸方面是可以互换的。
气动 位置控制：
夹紧杆两侧装有弹性密封塞。
旋转杠杆夹具上有两个钻孔通道，压缩空气可以通过这些通道被引入外壳的夹紧杠杆导轨。
孔以这样的方式布置，使得它们在夹紧位置或松开位置
被夹紧杆的密封塞密封。
这会在管路中产生气动压力增加，可以使用市售气动压力开关在相应位置进行查询。
压力开关记录气动压力的增加并产生一个电信号，该电信号被转发到控制器。
特点：
无侧向力夹紧
无管线供油
部分可伸缩外壳
可以安装单独的夹紧杆
夹杆位置查询
提供标准气缸和特殊气缸
使用条件：
夹紧杆联接到活塞杆。
使用双作用旋转杆夹，夹紧杆由压力介质打开。
安装回转杠杆夹具时，应将法兰面调整到工件的高度。
夹紧点应处于水平位置。
尽管夹紧行程很短，但仍可以补偿工件公差。
对于液压变型，我们使用符合 DIN 51524（HL、HLP）的液压油作为压力介质。
旋转杆夹基本适用于任何安装位置。
但是，必须注意确保在操作过程中选择的安装位置意味着在夹紧杆的枢转范围内不会形成切屑嵌套
安全注意事项：
旋转杠杆夹紧油缸可以产生很大的力。
必须针对此类负载设计工件和设备。
操作过程中存在挤压危险。
因此必须遵守事故预防规定。
必须定期检查旋转杆夹紧油缸是否有污垢，必要时进行清洁。
运营压力：p400 bar（液压），12 bar（气动）
作用方式：双作用
构造变体：用于液压或气动活塞直径：12、16、20、25、32、40 或 50 毫米
活塞力：液压从 100 bar 时的 1.7 kN 到 400 bar 时的 95 kN
气动从 6 bar 时的 0.14 kN 到 6 bar 时的 3 kN
联系：钻孔通道
