201×7W吸附钨 离子交换树脂
一、产品简介： 201×7W是在苯乙烯-二乙烯苯共聚体上带有季铵基［-N(CH3)3OH］的阴离子交换树脂。由于其 孔结构和性能，在湿法冶金中，对钨钼分离以及钨酸根和钒酸根的吸附和提纯有很好的效果。
另外，此树脂还用于纯水、高纯水制备及凝结水净化和废水处理、重金属回收等。
二、理化性能指标： 指标名称 指标

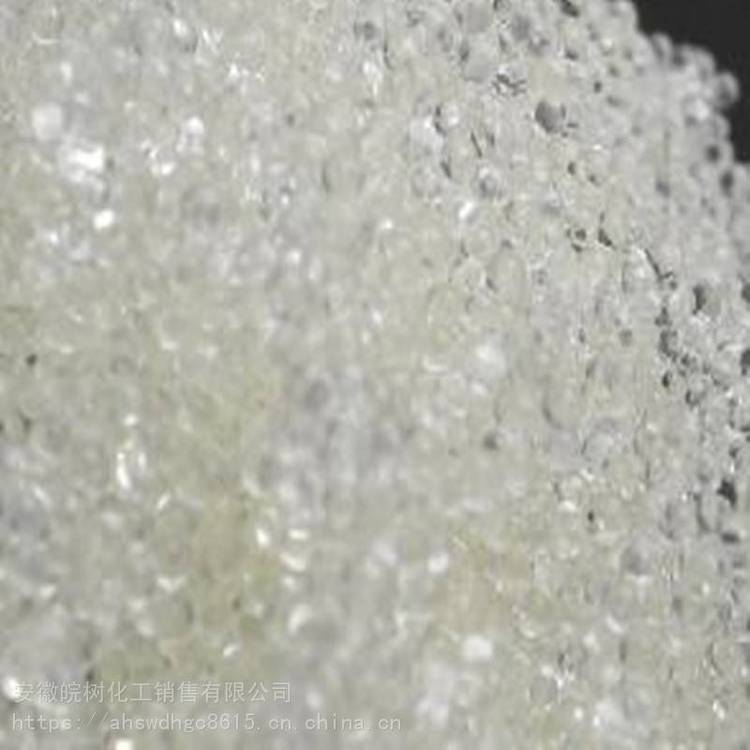

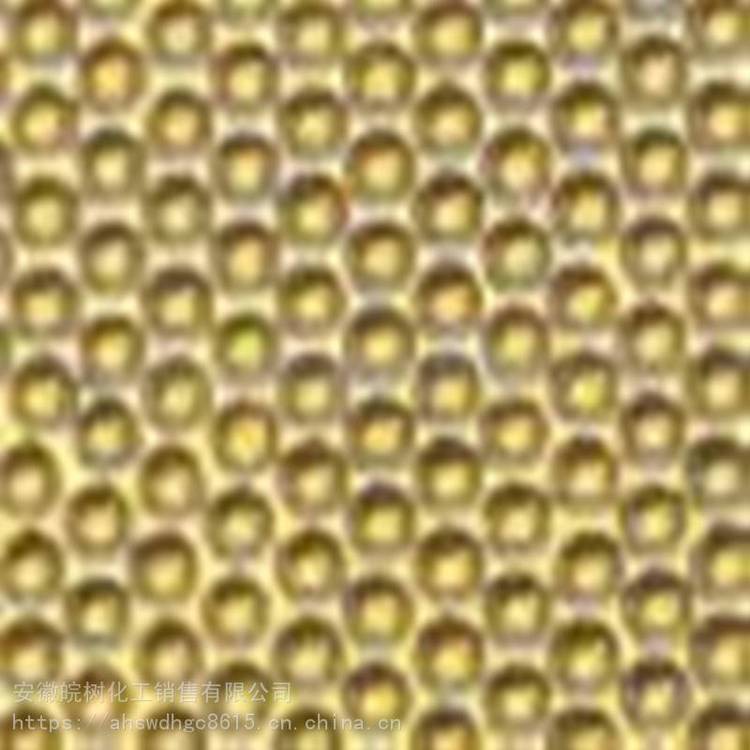

外 观 ：淡黄色球状颗粒
功能基团： -N(CH3)3OH
出厂型式 氯型
含水量 % 45.0~49.0
质量交换容量 mmol/g ≥ 3.60
强碱基团交换容量 mmol/g ≥ 3.60
体积全交换容量 mmol/ml ≥ 1.40
湿视密度 g/ml 0.66~0.72
湿真密度 g/ml 1.05~1.06
粒度范围 % （0.45-1.25 mm） ≥ 95.0
磨后圆球率 % ≥ 95.0
钨吸附容量 g/L-R ≥14.5
三、使用时参考指标：
指标名称
pH范围： 1 ~ 14
使用温度 ℃ ≤ 60
工作交换容量 mmol/l-R ≥ 420
工业用树脂层高 m 0.8 ~ 5.0
洗脱剂 NH4Cl + NH3•H2O
洗脱剂用量 BV 2.5 ~ 3.5
洗脱液浓度 % 6~8%NH4Cl + 4~6% NH3•H2O
洗脱液流速 m/h 2 ~ 4
洗脱液温度 ℃ ≤ 40
洗脱液接触时间 min ≥ 30
清洗流速 m/h 10 ~ 15
清洗终点 pH为8~9
运行流速 BV/h 2~4 BV/h
备注：（1）洗脱剂的配制以及树脂的清洗必须得用纯水。
（2）表中BV表示树脂体积的倍数
四、新树脂的使用：
1. 将树脂装入交换器中，用清水反洗树脂，至出水澄清为至。
2. 先通入两倍树脂体积的约4% NaOH（或5% NH3·H2O）的溶液浸泡4-8h，用清水洗到pH为9左右。再用两倍树脂体积的约4%HCl的浸泡4-8h，用清水洗到pH为5左右。
3. 转型：用3倍树脂体积的4% NH4Cl以3~5m/h的流速通过树脂层，对树脂进行转型，将树脂转成氯型。用清水洗到pH中性
