产品概述
1.1 DBF系列低噪声变压器风扇适用于大型电力变压器、电炉变压器的冷却系统，它是依据中华人民共和国机械行业标准JB/T9642-1999《变压器风扇》 等标准设计制造的， 具有噪声低、性能稳定、效率高、运行可靠、寿命长等特点.

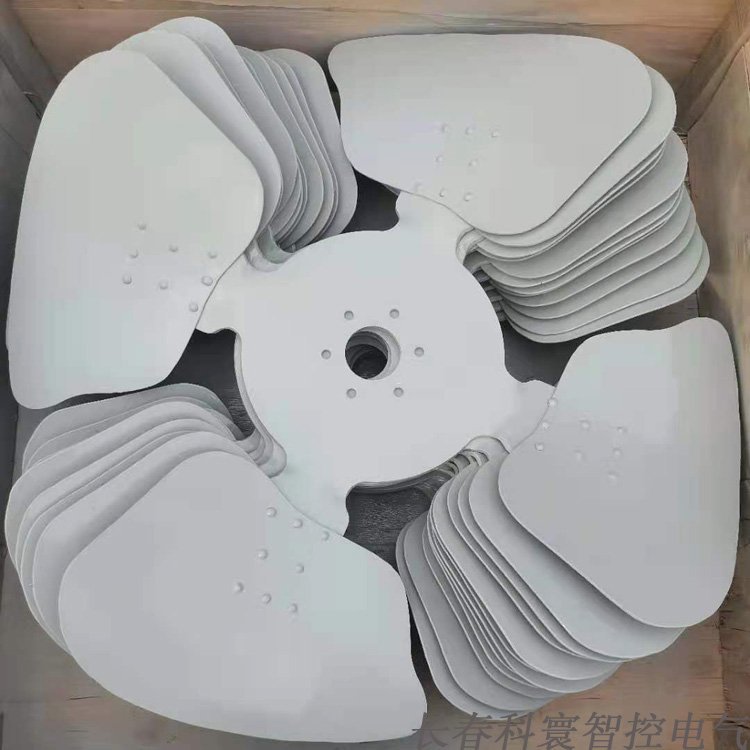

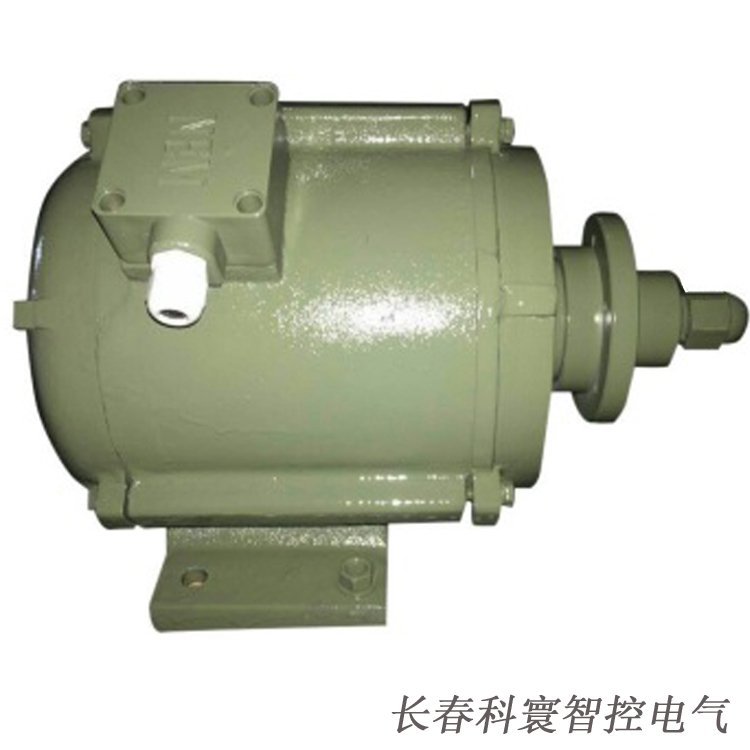

DBF系列产品的结构特点：风扇采用低噪声叶型，铆接叶轮，驱动电机为低噪声纯铜电机，采用低噪声轴承，防护分级为IP55，适用于户外气候环境使用。
2. 型号说明
2.1 型号含义
2.2 代号含义
代号 | 吹风方向 | 环境代号 | |||
Q | H | W | TH | TA | |
含义 | 前吹(空气由电动机流向叶轮) | 后吹(空气从叶轮流向电动机) | 一般地区(略) | 湿热带 | 干热带 |
3. 环境条件
3.1 周围空气温度：－40℃～75℃
3.2 空气相对湿度：小于95%，
3.3 海拔不超过1000m（超过1000m时电机温升应按标准进行修正）。
3.4 太阳辐射强度：小于0.98KW/m2。
3.5 降雨强度：小于50mm/10min。
3.6 砂尘、冰、雪、霜、露：有。
3.7 电机采用B级绝缘，当海拔不超过1000m，周围空气温度不超过75℃，其定子绕组的温度限值（电阻法）不超过45K，轴承允许温度（温度计法）不超过95℃。
3.8 采用低噪声轴承，在正常的使用条件下，能承受额定负载连续运行，其使用寿命为10年，并能保证在一次大修前安全运行时间不少于5年。
4. 订货说明
4.1订货时请详细说明产品型号、技术参数及安装结构型式等。
4.2订购配件时请说明整机型号与配件名称及规格。
4.3本说明书中产品技术参数及安装尺寸仅供用户参考，若数据有变动，以供需双方协议为准，恕不更正。
4.4如有特殊要求，经双方协商后，可供应特殊规格型号产品。

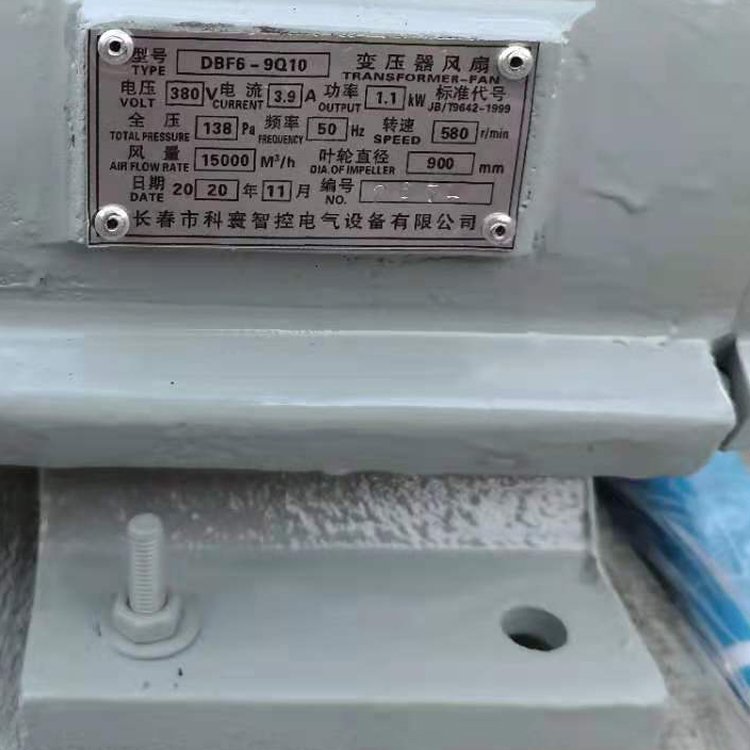

附表一：DBF6-9Q10TH变压器风扇技术参数
型 号 TYPE | 叶轮直径 mm | 电压 v | 频率 Hz | 转速 r/min | 风量 m3/h | 全压 Pa | 电流 A | 功率 kW | 噪声 dB(A) | 重量 kg |
DBF6-9Q10TH | 900 | 380 | 50 | 590 | 15000 | 138 | 3.6 | 1.1 | 68 | 59 |
| DBF6-9Q10TH | 900 | 380 | 50 | 590 | 16000 | 110 | 4.2 | 1.3 | 68 | 59 |
