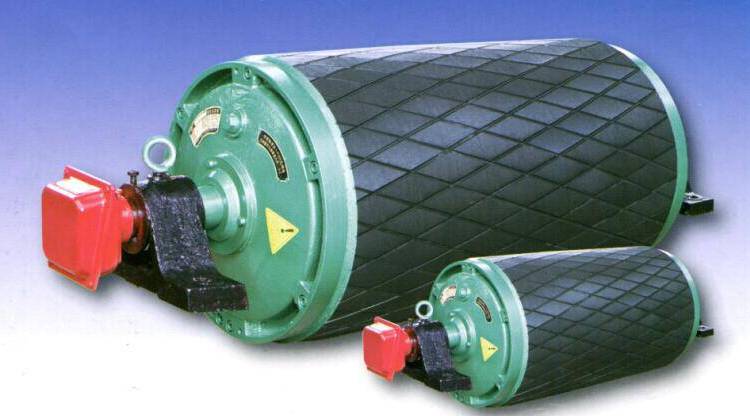

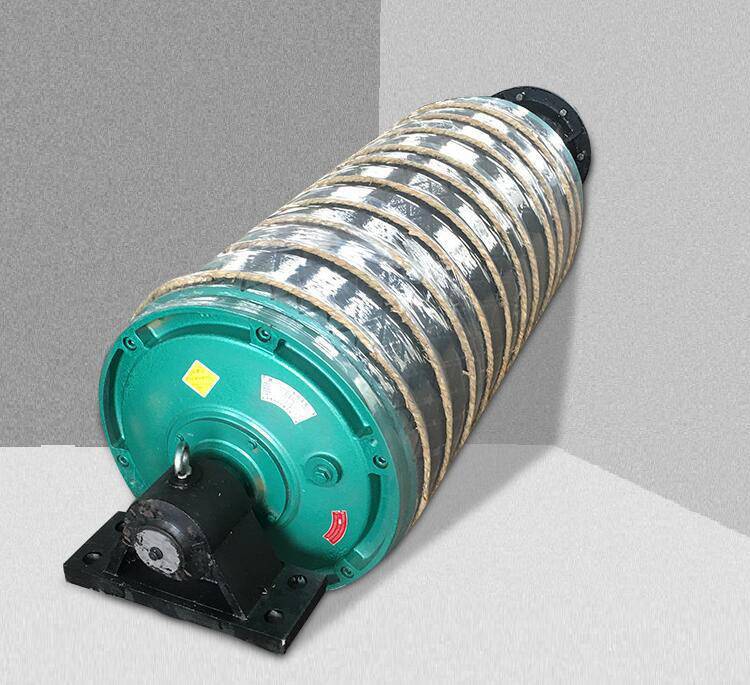

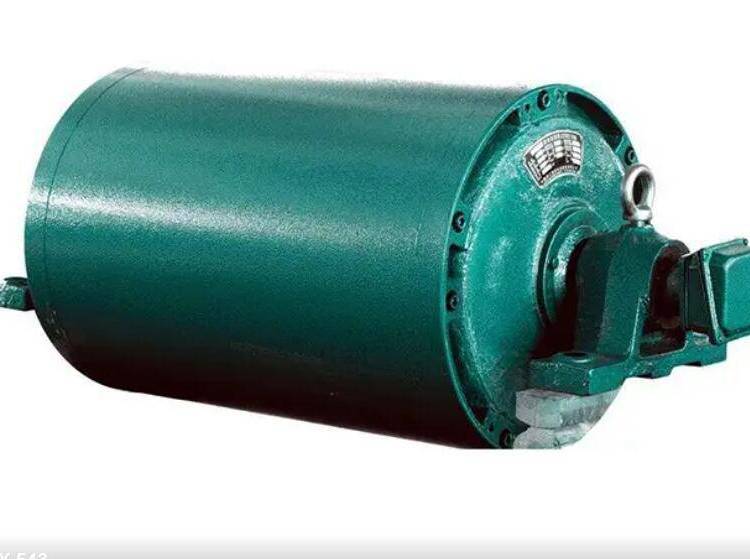

| YDB隔爆型油冷式电动滚筒按GB3836.1-2000《爆炸性气 体环境用电设备 部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电设备 第2部分：隔爆型“d”》的要求，设计制造成隔爆型，防爆标志为Exd l, 适用于煤矿，含有爆炸性气体混合物的厂所，安装尺寸符合行业标准，作为胶带输送机的一种 驱动装置，与防爆电机+减速器+传动滚筒形式的传动装置比较有明显的优点，它结构紧凑、安装、操作方便、外形美观。 YDB隔爆型油冷式电动滚筒的使用范围 Scope of application Exd l 类产品用于煤矿，主要含有甲烷或煤尘的爆炸性气体混合物的场所； 注意：厂所周围介质中不能含有破坏金属和绝缘的活动性化学物质。 YDB隔爆型油冷式电动滚筒的使用条件 Service conditions 海拔不超过 1000m; b.环境空气温度随季节而变化，但温度不超过35℃（煤矿井下），环境空气温度-20℃； c.环境空气相对湿度不超过95%，无凝结； d.额定电压380V、660V、380V/660V、660V/1140V，额定频率50Hz； e.电动滚筒的额定是连续工作制S1为基准的连续定额，允许满压起动，但电动滚筒在负荷启动时功率提高一档。 电动滚筒分类 依据电机的冷却方式：风冷式电动滚筒、油冷式电动滚筒、油浸式电动滚筒 按减速器传动结构：定轴齿轮电动滚筒、行量齿轮电动滚筒、摆线针轮电动滚筒 电动滚筒按应用环境常见的有普通、腐蚀和易燃易爆三种场合。 电动滚筒工作原理 外装式电动滚筒工作原理：电动机外置与支座相联，通过输入轴将动力传人滚筒内部，带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。当滚筒旋转时，冷却润滑液润滑齿轮及轴承。 油冷式电动滚筒工作原理：油冷式电动滚筒空腔内，带有环形散热片的电动机用左法兰轴和右法兰轴支承，YD型两法兰轴的轴头固定在滚筒外的支座上，DY型两法兰轴的方形轴头固定在皮带输送机上。电动机主轴旋转带动一对外啮合齿轮和一对内啮合齿轮使滚筒减速旋转。在滚筒内腔内充有冷却润滑液，当滚筒旋转时，油液便可冲刷电机外壳进行冷却并润滑齿轮及轴承。 电动滚筒型号有： TDY75型油冷式电动滚筒 ，DY1、JYD型移动式电动滚筒，YZ型摆线针轮电动滚筒 ，TJ型油浸式电动滚筒 YD油冷式电动滚筒 YZW型外装式电动滚筒 TZDT系列电动滚筒 FXT型风冷式电动滚筒 YDN、JDT型油冷油浸电动滚筒 自动调正防跑偏电动滚筒 WXT、WXN电动滚筒 YDY1、JDY1型油冷油浸电动滚筒 JYD油冷式电动滚筒 QYD型油冷式电动滚筒 SPJ改向滚筒组 YZ型油冷、油浸式摆线针轮电动滚筒 WD(Ⅱ)型外装式减速滚筒 TZDG系列轻型电动滚筒 YDJD型调速电动滚筒 YTH型外装减速滚筒 YBN、JBT型油冷油浸电动滚筒 YT 型油浸式电动滚筒 YHTL型电动辊道滚筒 W（X、B、D）T、W（X、B、D）N型外装滚筒 YDB型隔爆油冷式电动滚筒 WZ型外装式电动滚筒 TMF 输送机械驱动系统 WBT2000系列摆线针轮电机外置电动滚筒 BYD型摆线针轮油冷式电动滚筒 |
