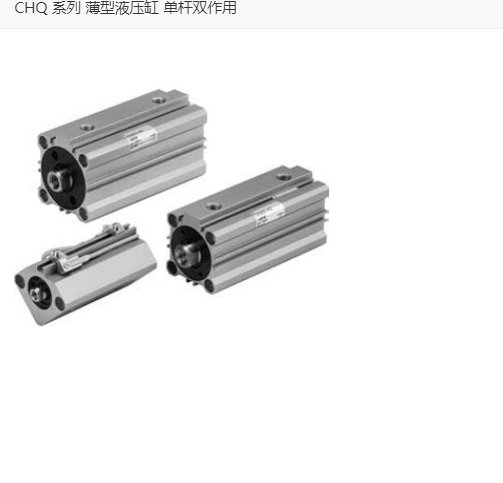

描述 CHQ 系列 薄型液压缸 单杆双作用
●铝身轻量、小型
●可安装磁性开关
●带或不带磁性开关，缸体长度方向尺寸一样
●带磁性开关(CHDQ系列：CHDQ、CHDQW)
内置磁环 - 无内置磁环
缸径 40 缸径 40mm
气缸行程 50 气缸行程 50mm
杆端螺纹 - 杆端内螺纹
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
动作方式 单杆双作用
使用流体 液压动作油
安装方式 基本型
缓冲形式 无
配管口径 1/8
通口螺纹的种类 Rc
杆端螺纹的种类 M
杆端螺纹尺寸 M10X1.5
公称压力 3.5 MPa
最低动作压力 0.3 MPa
最高允许压力 3.5 MPa
保证耐压力 [MPa] 5.0 MPa
环境温度及使用流体温度 -10～80 ℃
使用活塞速度 8～100 mm/s
螺纹公差 JIS2
行程长度允差 0～+1.0 mm
活塞杆直径 [mm] 16 mm
理论推力 IN [N] (使用圧力 1.0 MPa) 1055 N
1.5MPa理论推力IN 1582 N
2MPa理论推力IN 2110 N
2.5MPa理论推力IN 2637 N
3MPa理论推力IN 3165 N
3.5MPa理论推力IN 3692 N
理论推力 OUT [N] (使用圧力 1.0 MPa) 1256 N
1.5MPa理论推力OUT 1884 N
2MPa理论推力OUT 2512 N
2.5MPa理论推力OUT 3140 N
3MPa理论推力OUT 3768 N
3.5MPa理论推力OUT 4396 N
