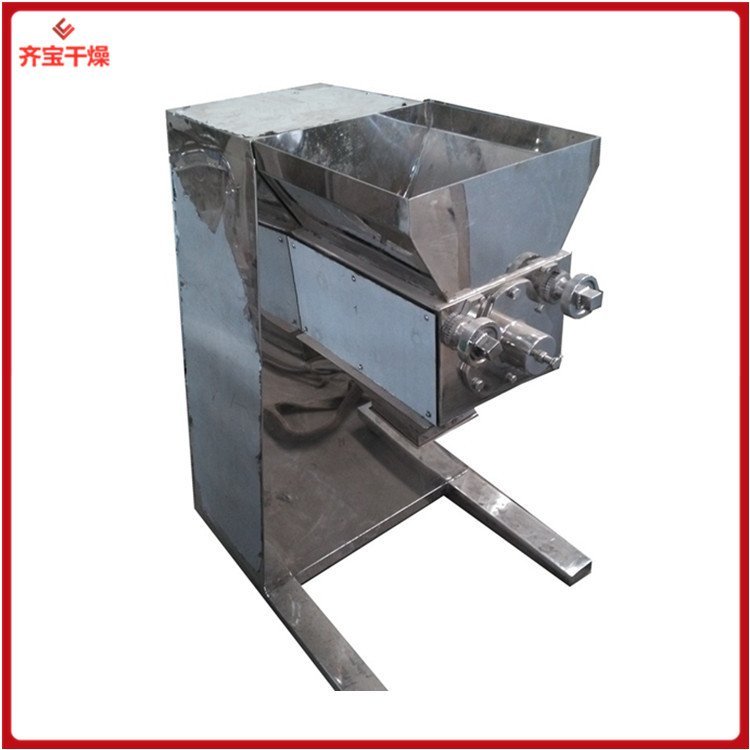

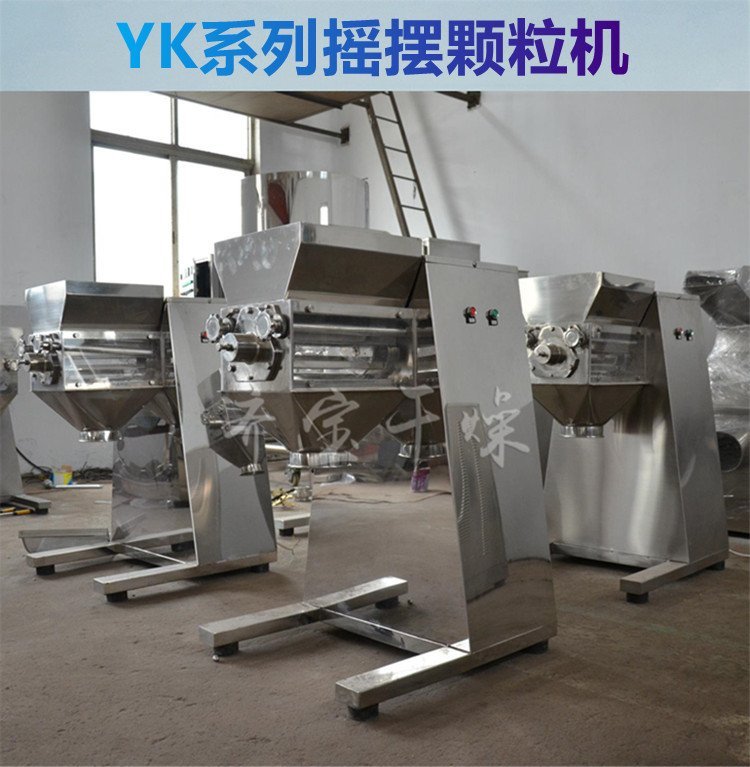

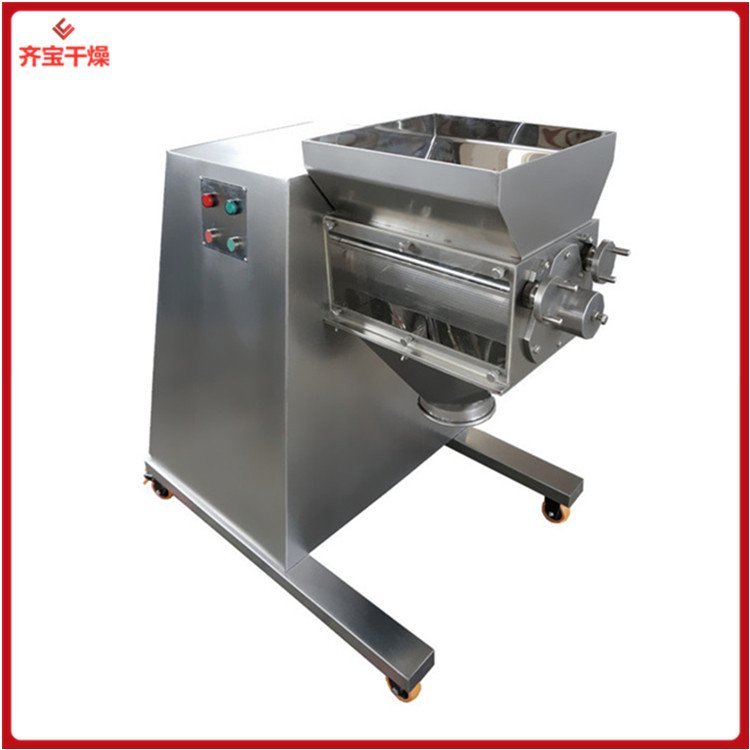

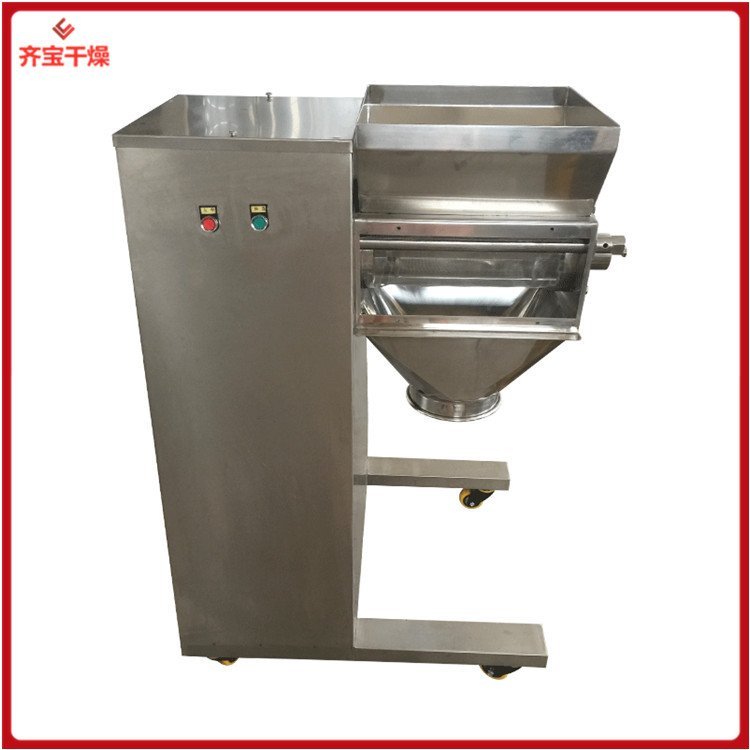

yk160摇摆颗粒机 双头摇摆制粒机 摇摆式破机筛网

yk160摇摆颗粒机 双头摇摆制粒机 摇摆式破机筛网

工作原理 ：
通过机械传动使两个滚筒同时往复摆动，将物料从筛网中挤出制成颗粒或粉制粒或快速制粒，并具有操作简便.产量高，结构简单紧凑，占地面积小等特点。

构造说明：

1、长方体、有轴承架、减速箱、机座三大件组成。加料粉斗与轴承架连结、伸向机外，机座前端设计为伸出、着地广而平稳，因此不需安装、可任意放置室内使用。

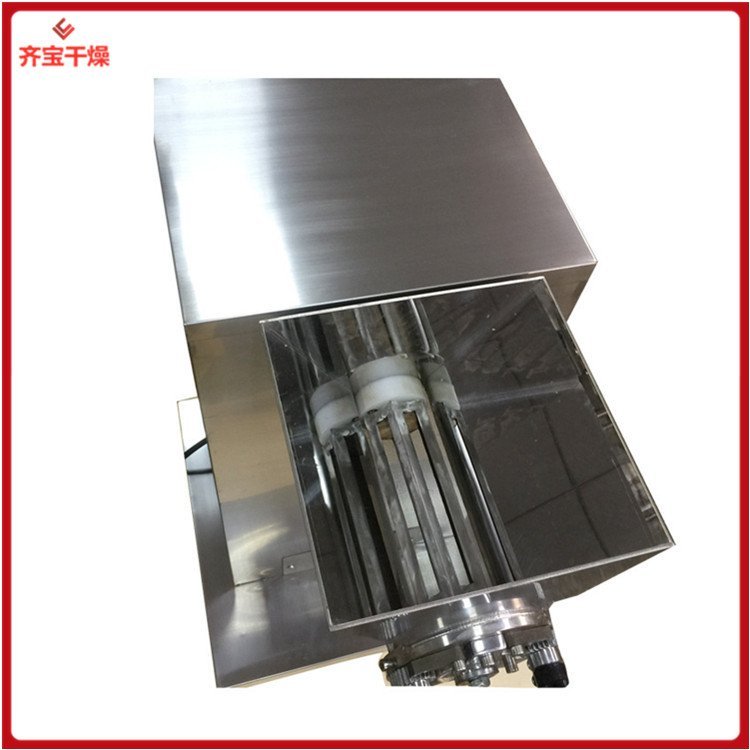

2、颗粒制造装置: 转筒横卧装置在料斗下面,前后有轴承支座,它通过齿条的传动,作倒顺回转.端面的前轴承座为活动式,装拆时|﹑只要旋下三个螺钉了，前轴承座和旋转滚筒可依次抽出。旋转滚筒的二端采用对称凸形连轴节，不受倒顺限制、装拆方便。

3、筛网夹管：装置在旋转筒的两旁，用钢管制造，中间开有一条长槽，筛网的两端嵌入槽内，转动手轮将筛网包在旋转滚筒的外圆上，手轮内挡有棘轮撑住，松紧可以调节。

4、减速箱： 采用锅轮传动，速比为1：30，箱内可储机油，保证齿杆、齿轮和蜗轮付润滑良好及无噪音，蜗轮外端，装有偏心杆带动齿杆往复运动，与啮合的齿轮轴即作倒顺回转运动。

5、机座电机：电机安装板与机坐铰链连接，另一端与螺母连接，当转动机座上手轮时调节丝杆旋转、螺母即带动电机板上下、可调三角带松紧。
