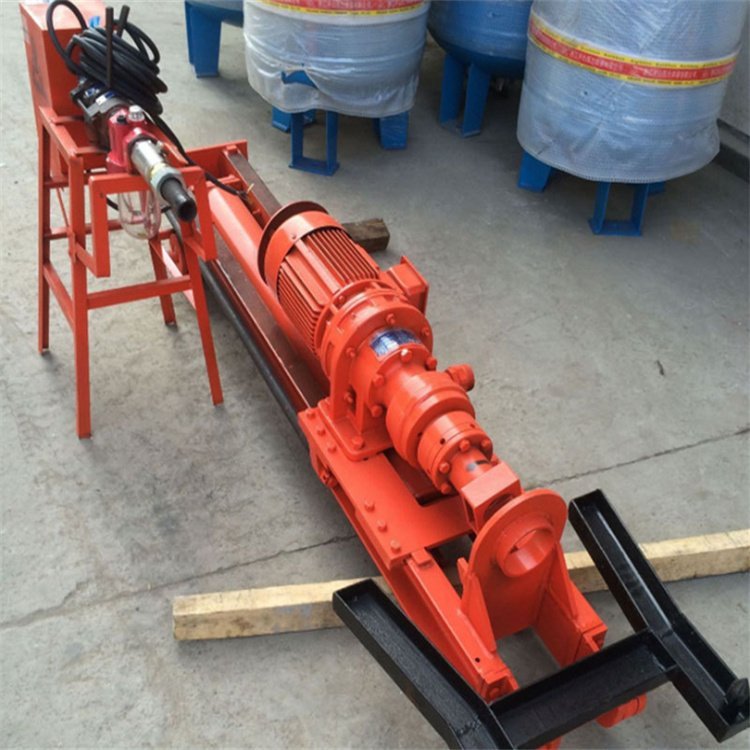

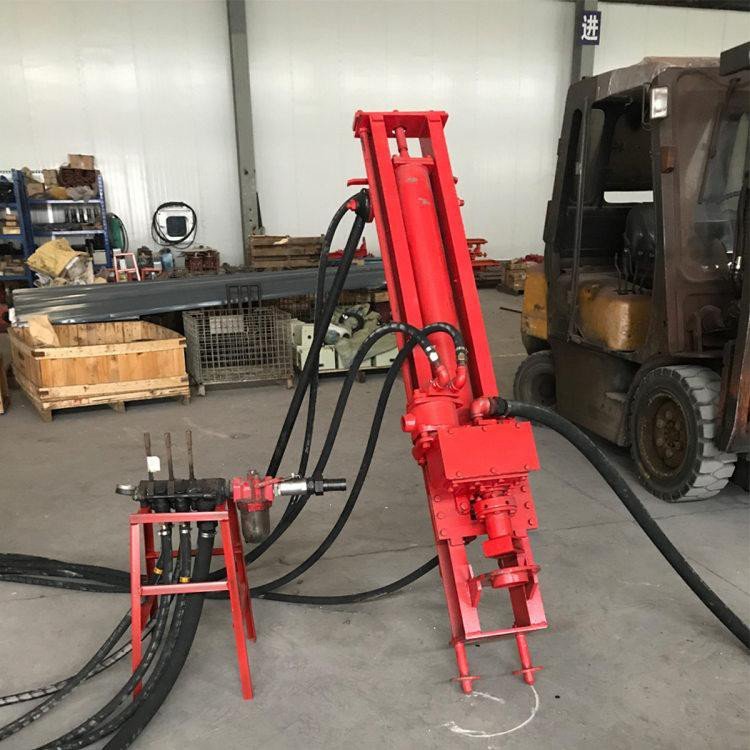

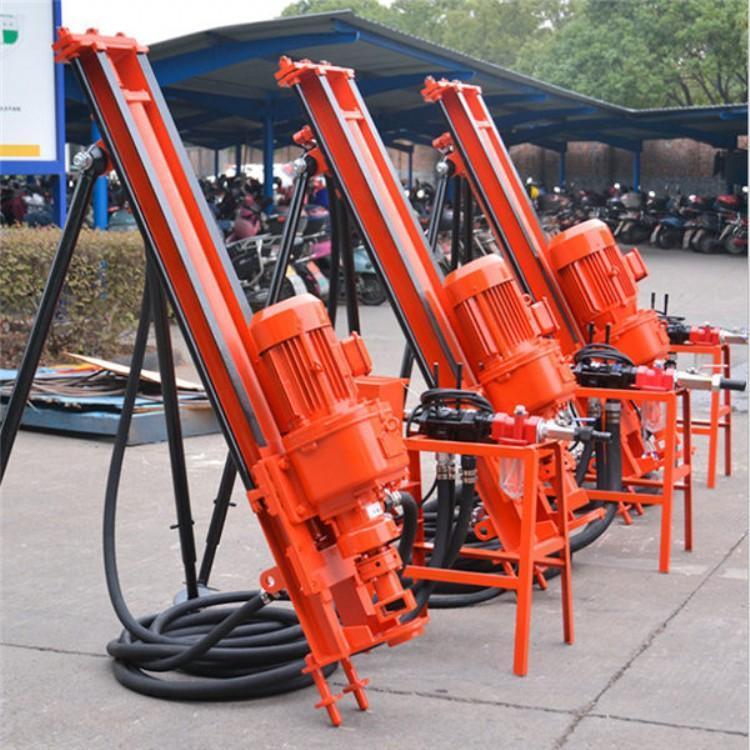

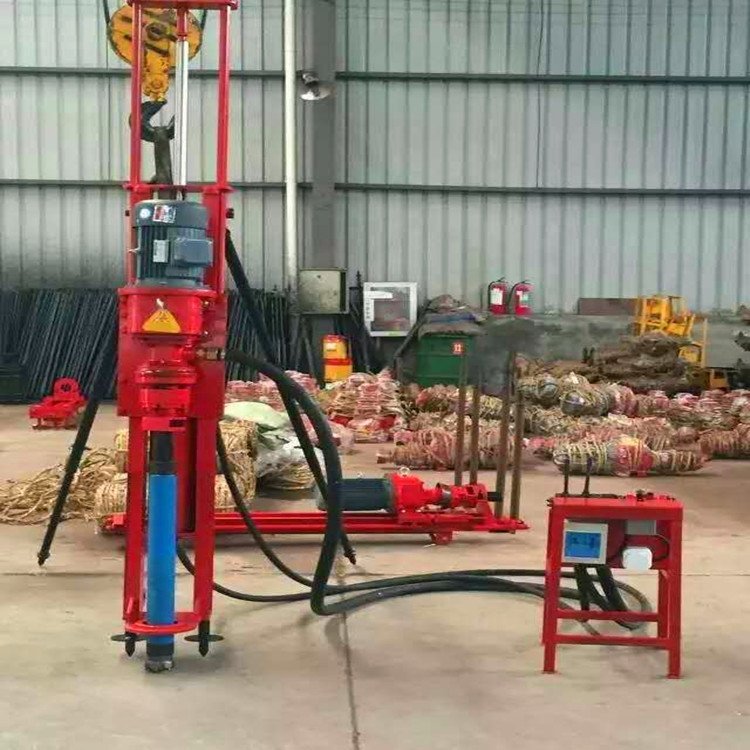

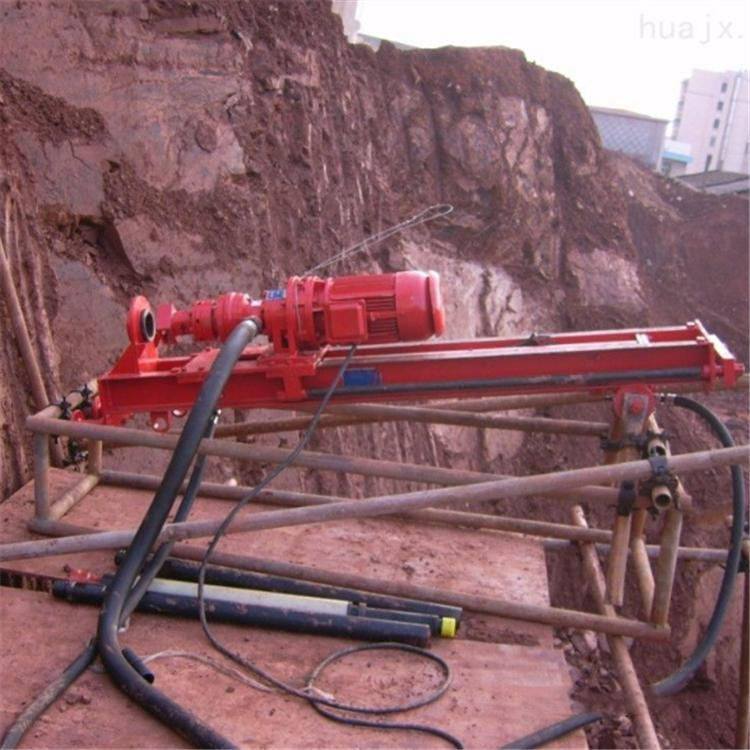

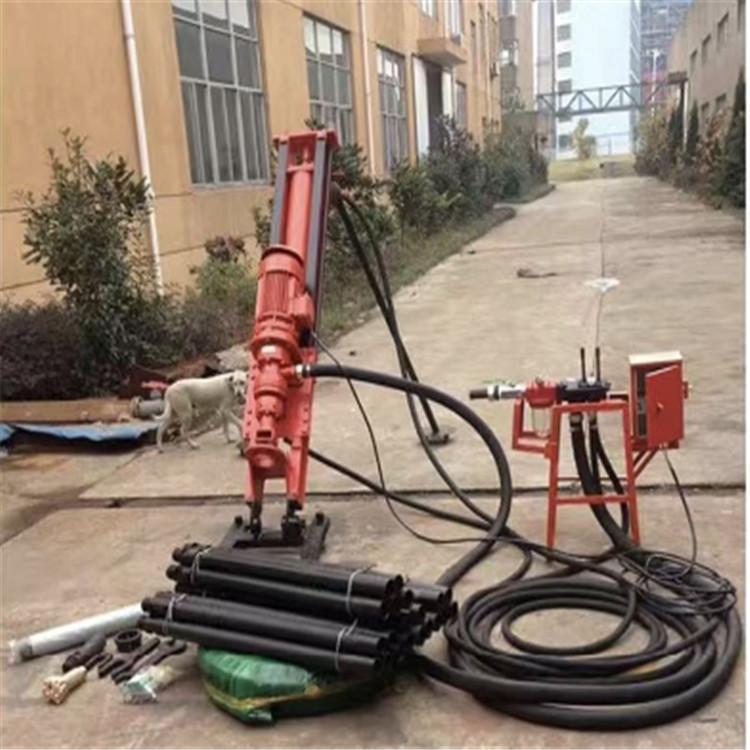

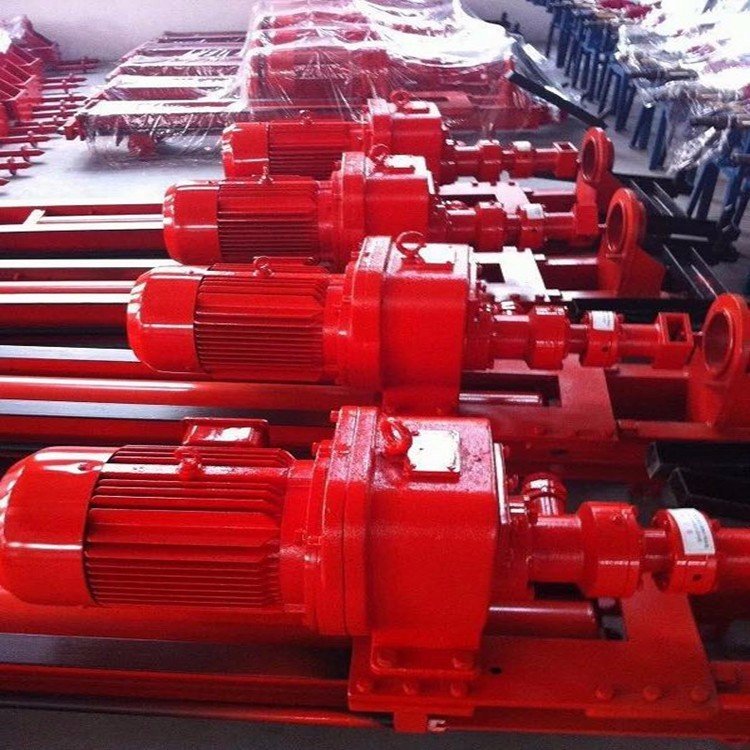

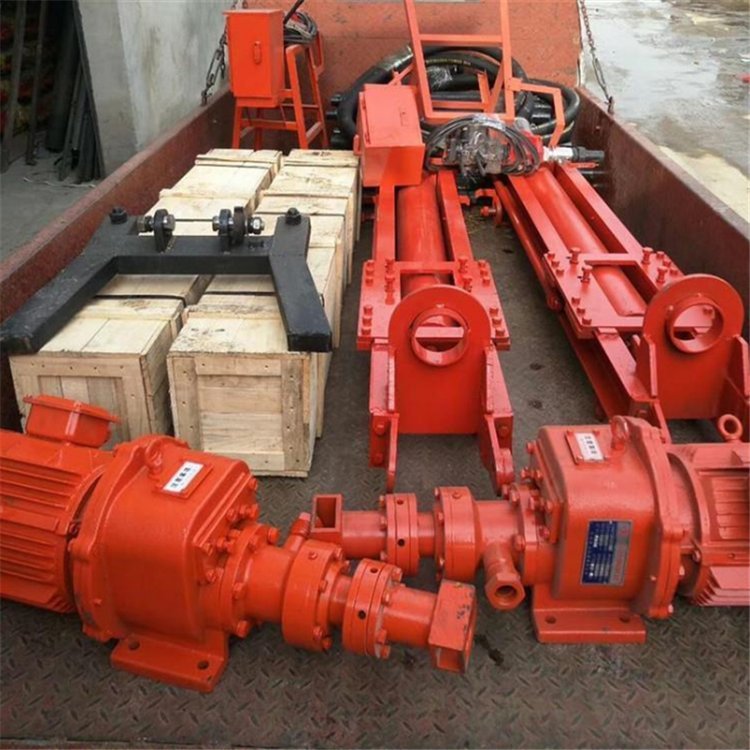

KQZ- 100全气动潜孔钻机是为水利工程、建材工地而设计的一种新型的凿岩设备，广泛地适应露天矿山、水利、建筑边坡处理等工程的各类岩层钻孔。工作原理：潜孔钻机凿岩时冲击器潜入孔内，通过配气装置，使冲击器内的活塞往复运动打击钎尾，使得钻头对孔底岩石产生冲击。冲击器在孔内的高速回转，则是由单独的孔外气动马达通过接在冲击器后端的钻杆来实现的。参数：型号KQZ-100钻孔直径65 150mm钻孔深度20~25M钻具回转速度68~85r/min耗气量10~13m3/min推进气缸直径150mm钻杆050/060mm马达功率4.4KW主机长度2400mm主机重量190KG组成：滑架部件该部件包括导轨组件、支腿及配重部分支腿部分用来支撑滑架，调节支腿长短可改变滑架的倾斜度减速器及气动马达减速器为四级减速，传动比为34.4,用高速黄油润滑气动马达选用TMY4叶片式气动马达。3.推进气缸推进气缸为活塞式气缸压缩空气通过配气阀进入气缸的前、后腔作用于活塞上由活塞杆通过导向杆带动滑板使钻具向前凿岩或退出。4.冲击器冲击器由接头、阀盖阀片、阀座、活塞、气缸、导向套等组成，压缩空气由气动控制阀、风管进入冲击器内部，推动活塞作往复运动冲击钻头油雾器油雾器是以压缩空气为动力，将润滑油喷射成雾状后随压缩空气一起输送到各给油点进行润滑的气动附件;通过调节螺钉使每分钟滴油70滴左右，使用油质为机械油
