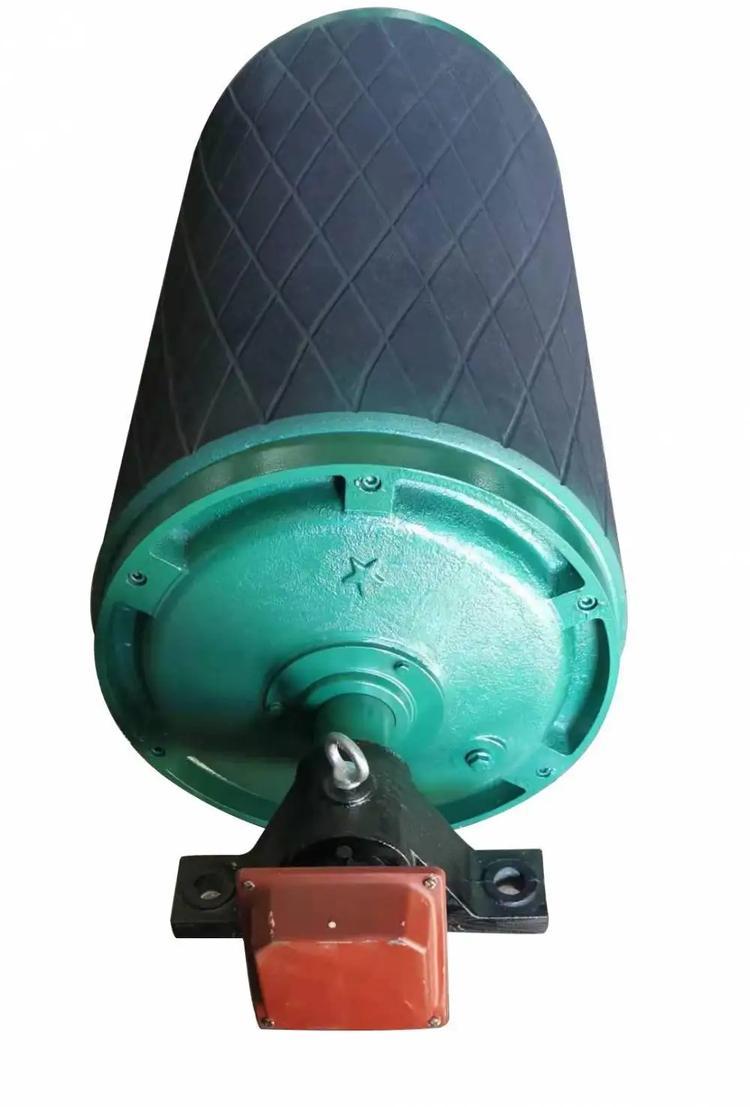

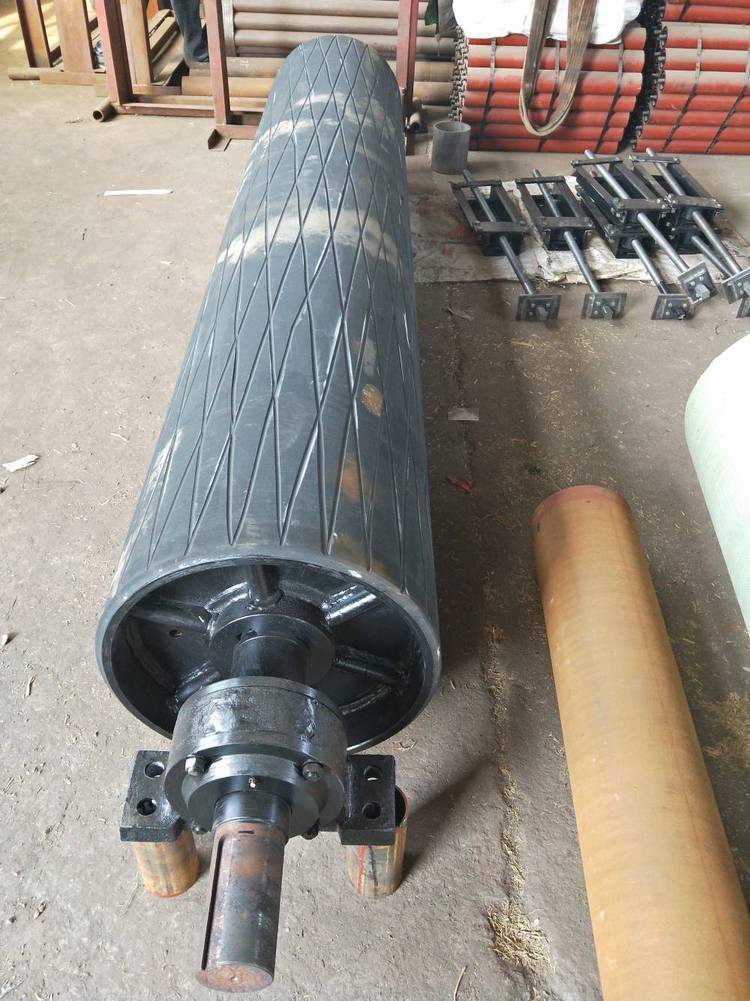

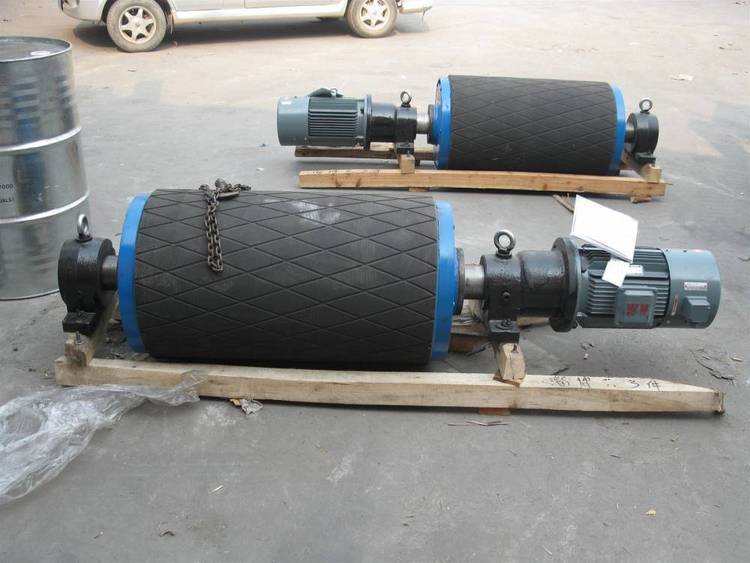

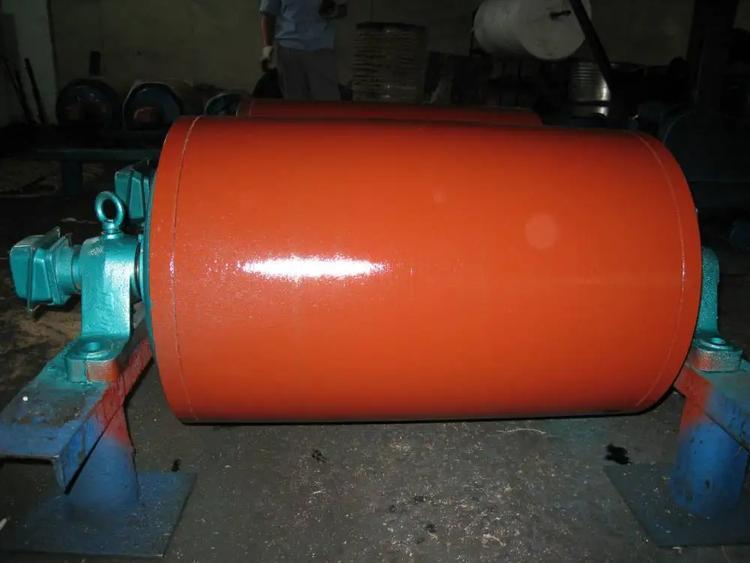

TDY75型油冷式电动滚筒
1.TDY75型油冷式电动滚筒的用途与特点：是带式输送机的理想驱动装置，具有节约空间，安装方便，操作安全，使用维护方便，在粉尘大，潮湿泥泞等恶劣条件下仍能正常工作的特点。
2.TDY75型油冷式电动滚筒的工作条件：
a.环境温度-20摄氏度～+40摄氏度；
b.输送物料的温度不超过60摄氏度；
c.海拔不超过1000米;
如果工作环境超出上述范围，请与我单位技术部联系0533-4658891.可 我单位耐热、耐寒、或高绝缘等级的电动滚筒。
3. TDY75型油冷式电动滚筒的特殊功能:
a.利用变频器改变电源的频率，可以用来调节电动滚筒的表面线速度。
b．通过在电动滚筒中加装逆止器，实现电动滚筒的逆止功能。
c．在电动机的非轴伸端装有电磁制动器，可实现在断电瞬间输送机立即停止运转。
d．针对电动滚筒的出口产品，可根据国外用户的电压和频率要求，单独定做。
TDY 75型油冷式电动滚筒系列参数 表：
TDY75型油冷式电动滚筒安装外形尺寸
Mounting External Size
D | B | A | L | L1 | t | H | K | M | N | p | Q | h | ds |
Φ320 | 500 | 850 | 600 | 920 | 95 | 120 | 125 | 90 | - | 340 | 280 | 35 | Φ27 |
650 | 1000 | 750 | 1070 | ||||||||||
800 | 1300 | 950 | 1220 | ||||||||||
Φ400 | 500 | 850 | 600 | 940 | 95 | 125 | - | ||||||
650 | 1000 | 750 | 1090 | ||||||||||
800 | 1300 | 950 | 1240 | ||||||||||
Φ500 | 500 | 850 | 600 | 960 | 115 | 145 | - | ||||||
620 | |||||||||||||
650 | 1000 | 750 | 1120 | - | |||||||||
800 | 1300 | 950 | 1420 | ||||||||||
1000 | 1500 | 1150 | 1620 | ||||||||||
Φ630 Φ800
| 650 | 1000 | 750 | 1120 | 115 | 120 | 175 | 90 | - | 340 | |||
800 | 1300 | 950 | 1430 | 140 | 130 | 80 | 400 | 330 | |||||
1000 | 1500 | 1150 | 1630 | ||||||||||
1200 | 1750 | 1400 | 1900 | 160 | 180 | 150 | 90 | 440 | 360 | 50 | Φ34 | ||
1400 | 2000 | 1600 | 2150 |
TDY 75 型油冷式电动滚筒 TDY-II 型油浸式电动滚筒 订货代号
